Полуприцепы-цистерны ELLINGHAUS
| Номер в ГРСИ РФ: | 99347-26 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | Фирма "ELLINGHAUS", Германия |
|
99347-26: Описание типа
2026-99347-26-1.pdf
|
Скачать | 205.7 КБ |
Полуприцепы-цистерны ELLINGHAUS (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99347-26 | |||||||||||||||
| Наименование | Полуприцепы-цистерны | |||||||||||||||
| Модель | ELLINGHAUS | |||||||||||||||
| Приказы |
№1786 от
03.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 31583a41-d78d-7b3d-54c7-4f5e7876d91e | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ELLINGHAUS, ГЕРМАНИЯ, Bonner Str. 4 D-51379, Leverkusen
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 03.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99347-26: Описание типа
2026-99347-26.pdf
Файл устарел
|
Скачать | 205.7 КБ | |
|
99347-26: Описание типа
2026-99347-26-1.pdf
|
Скачать | 205.7 КБ |
Описание типа
Назначение
Полуприцепы-цистерны ELLINGHAUS (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надписи «ОГНЕОПАСНО», знаки ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

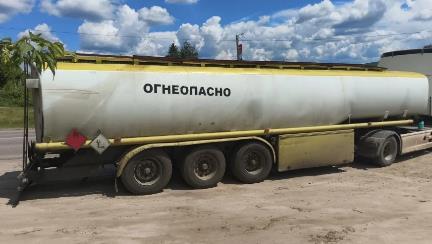

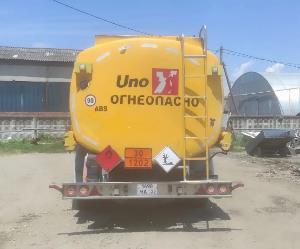

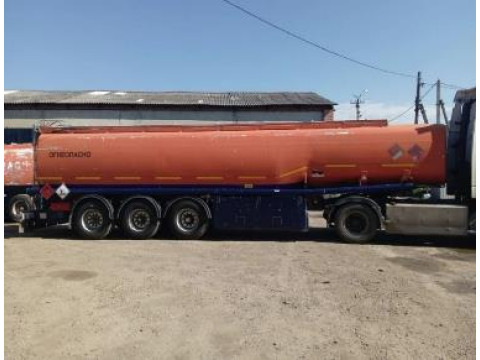

Общий вид ППЦ ELLINGHAUS зав. №№ 881241, 891309, 901365, 921478 представлен на рисунках 1 - 4.

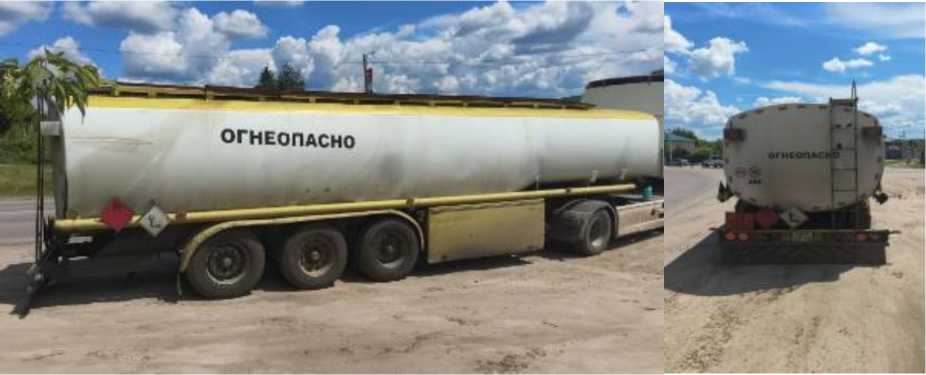

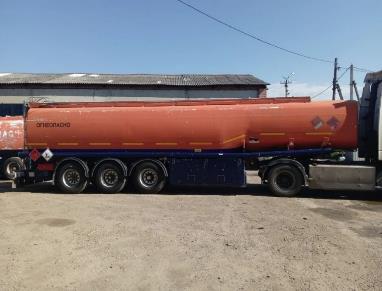

Рисунок 1 - Общий вид ППЦ зав. № 881241

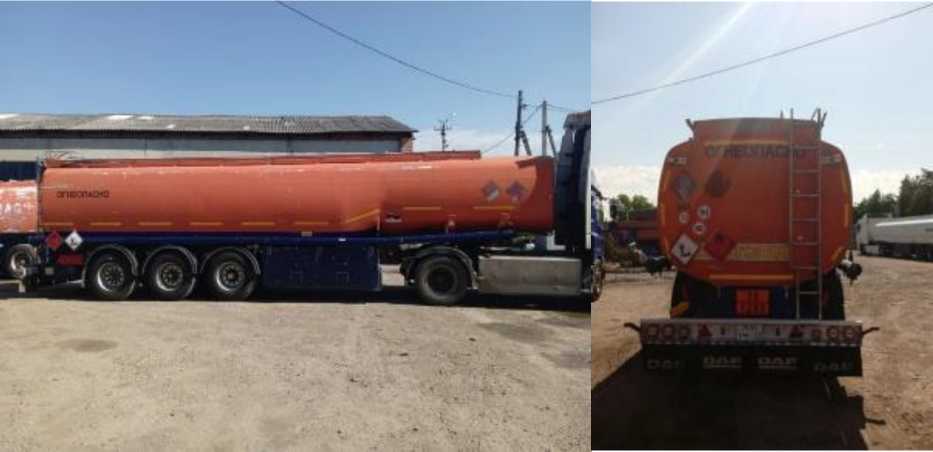

Рисунок 2 - Общий вид ППЦ зав. № 891309

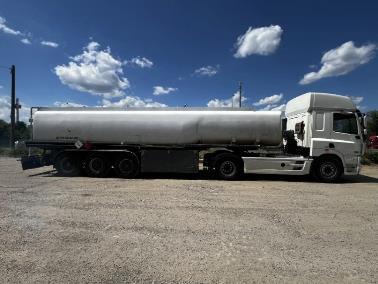

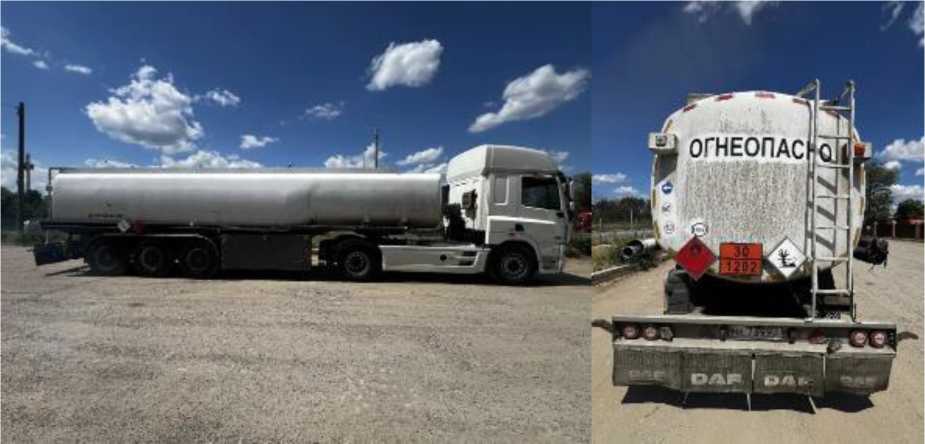

Рисунок 3 - Общий вид ППЦ ELLINGHAUS зав. № 901365

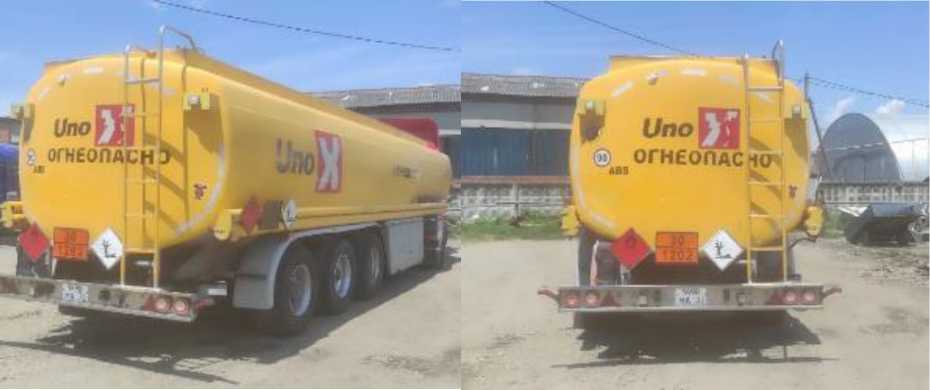

Рисунок 4 - Общий вид ППЦ ELLINGHAUS зав. № 921478
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5.
Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка расположена на опоре ППЦ справа по ходу движения.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Заводской номер |
881241 |
891309 |
901365 |
921478 |
|
Номинальная ____ ___ _ 3 вместимость, дм |
39000 |
39800 |
39500 |
40000 |
|
Номинальная вместимость секций, 3 дм3 1 секция, дм3 2 секция, дм3 3 секция, дм3 4 секция, дм3 5 секция, дм3 6 секция, дм3 7 секция, дм3 |
7200 7200 5800 4800 3800 3000 7200 |
7450 7450 6000 4000 7450 7450 - |
7400 7400 5900 4000 7400 7400 - |
7500 7500 6000 4000 7500 7500 - |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 | |||
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 | |||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7050 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ELLINGHAUS |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна ELLINGHAUS», раздел 8.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. №937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
