Преобразователи силы переменного тока измерительные ДТТ
| Номер в ГРСИ РФ: | 99349-26 |
|---|---|
| Производитель / заявитель: | ФГУП НИИ электромеханики (НИИЭМ), г.Истра |
Преобразователи силы переменного тока измерительные ДТТ (далее по тексту - преобразователи) предназначены для преобразования силы синусоидального переменного тока в цепях, гальванически изолированных от питания и выхода.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99349-26 | ||||||||||||||||||||||||
| Наименование | Преобразователи силы переменного тока измерительные | ||||||||||||||||||||||||
| Модель | ДТТ | ||||||||||||||||||||||||
| Модификации |
ДТТ-03Т ДТТ-02 ДТТ-06-Н ДТТ-08 ДТТ-03 ДТТ-07-Н ДТТ-09 |
||||||||||||||||||||||||
| Приказы |
№1786 от
03.09.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9b11ec57-868b-b8a8-621d-aa6a41a53a58 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
АО «НИИЭМ», РОССИЯ, 143502, Московская обл., г. Истра, ул. Панфилова ул., д.11
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1186-201/1-2025 ГСИ. Преобразователи силы переменного тока измерительные ДТТ. Методика поверки
(с 03.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99349-26: Описание типа
2026-99349-26.pdf
Файл устарел
|
Скачать | 136.4 КБ | |
|
99349-26: Методика поверки
РТ-МП-1186-201/1-2025
2026-mp99349-26.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
99349-26: Описание типа
2026-99349-26-1.pdf
|
Скачать | 136.4 КБ | |
|
99349-26: Методика поверки
РТ-МП-1186-201/1-2025
2026-mp99349-26-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Преобразователи силы переменного тока измерительные ДТТ (далее по тексту - преобразователи) предназначены для преобразования силы синусоидального переменного тока в цепях, гальванически изолированных от питания и выхода.
Описание
Принцип действия преобразователей основан на линейном преобразовании значений силы переменного тока в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА или в унифицированный выходной сигнал напряжения постоянного тока от 0 до 2 В.
Преобразователи состоят из трансформатора тока и электронной схемы преобразования.
Преобразователи выпускаются в следующих модификациях:
- ДТТ-03Т - линейно преобразуют среднеквадратическое значение силы
переменного тока в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА;
- ДТТ-02, ДТТ-06-Н, ДТТ-08 - линейно преобразуют средневыпрямленное значение силы переменного тока в унифицированный выходной сигнал напряжения постоянного тока от 0 до 2 В;
- ДТТ-03, ДТТ-07-Н, ДТТ-09 - линейно преобразуют средневыпрямленное значение силы переменного тока в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА.
При протекании переменного тока через шину, охватываемую магнитопроводом трансформатора тока преобразователя, на выходе трансформатора тока возникает напряжение, пропорциональное мгновенному значению измеряемого тока. В модификациях ДТТ-02, ДТТ-03, ДТТ-06-Н, ДТТ-07-Н, ДТТ-08, ДТТ-09 напряжение поступает на детектор средневыпрямленных значений, в модификациях ДТТ-03Т - на детектор среднеквадратических значений.
Преобразователи являются функционально и конструктивно законченными устройствами, индекс «Т» обозначает возможность установки в блок, индекс «Н» обозначает увеличенный до 30 мм диаметр отверстия под токовую шину.
Конструктивно трансформатор тока и печатная плата электронной схемы преобразования размещены в едином изолированном корпусе из пластмассы.
Преобразователи используют внешние источники питания постоянного тока.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, расположенную на корпусе преобразователя, методом типографской печати на наклеиваемой табличке в месте, указанном на рисунке 1.
Нанесение знака поверки на преобразователи и пломбирование не предусмотрено.

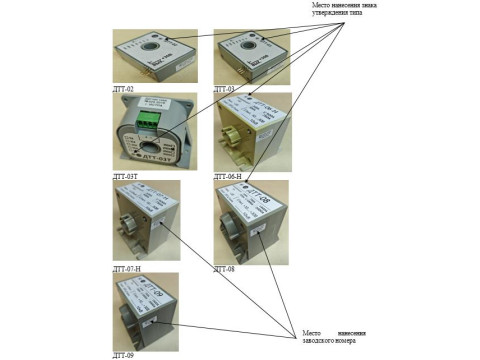

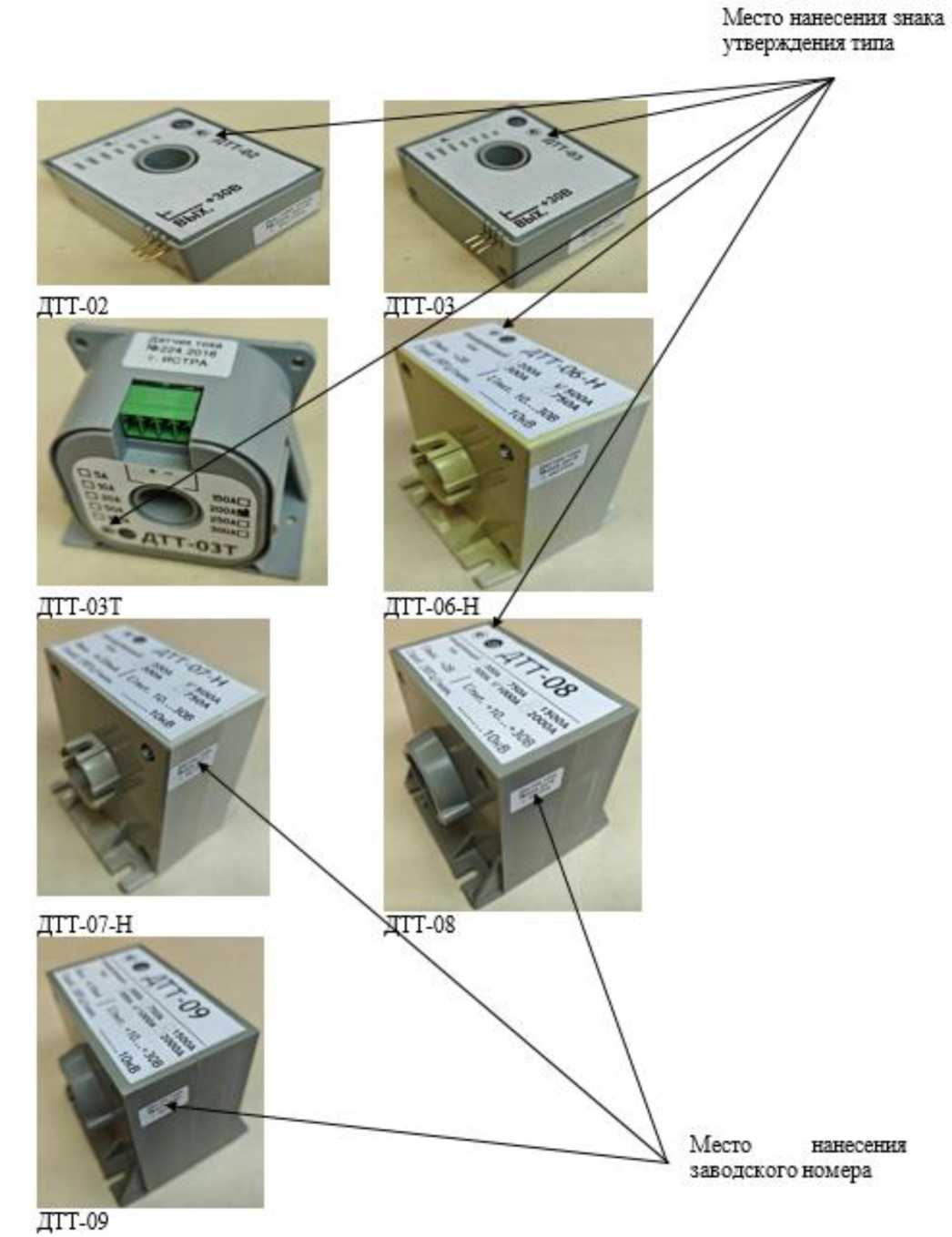

Общий вид преобразователей и место нанесения заводского номера представлены на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид модификаций преобразователей, место нанесения заводского номера и знака об утверждении типа
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон силы преобразуемого переменного тока (среднеквадратическое значение), А: модификации ДТТ-02, ДТТ-03, ДТТ-03Т модификации ДТТ-06-Н, ДТТ-07-Н модификации ДТТ-08, ДТТ-09 |
от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 50 от 0 до 100 от 0 до 150 от 0 до 200 от 0 до 300 от 0 до 300 от 0 до 500 от 0 до 750 от 0 до 300 от 0 до 500 от 0 до 750 от 0 до 1000 от 0 до 1500 от 0 до 2000 |
|
Сила постоянного тока (электрическое постоянное напряжение) на выходе при максимальном входном токе, мА (В): модификация ДТТ-02 модификация ДТТ-03 модификация ДТТ-03Т модификация ДТТ-06-Н модификация ДТТ-07-Н модификация ДТТ-08 модификация ДТТ-09 |
(2) 20 20 (2) 20 (2) 20 |
|
Сила постоянного тока (электрическое постоянное напряжение) на выходе при нулевом входном токе, мА (В) модификация ДТТ-02 модификация ДТТ-03 модификация ДТТ-03Т модификация ДТТ-06-Н модификация ДТТ-07-Н модификация ДТТ-08 модификация ДТТ-09 |
(0) 4 4 (0) 4 (0) 4 |
|
Частота преобразуемой силы тока, Гц |
от 20 до 1000 |
|
Пределы допускаемой основной приведенной погрешности преобразования силы переменного тока, % |
±1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования силы переменного тока в рабочем диапазоне температуры окружающего воздуха, %: - температурная группа А - температурная группа В |
±0,2 ±0,3 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч |
не ограниченно |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время установления значения выходного сигнала после подачи измеряемого тока, с, не более |
20 |
|
Время перегрузки по входу двукратным номинальным током, с |
не ограниченно |
|
Время перегрузки по входу пятикратным номинальным током, с |
1 |
|
Напряжение питания постоянного тока, В |
от 10 до 30 |
|
Ток потребления, мА, не более: модификация ДТТ-02 |
5 |
|
модификация ДТТ-03 |
25 |
|
модификация ДТТ-03Т |
25 |
|
модификация ДТТ-06-Н |
5 |
|
модификация ДТТ-07-Н |
25 |
|
модификация ДТТ-08 |
5 |
|
модификация ДТТ-09 |
25 |
|
Выходное напряжение при нулевом токе при сопротивлении нагрузки не менее 1 кОм (модификации ДТТ-02, ДТТ-06-Н, ДТТ-08), мВ, не более |
5 |
|
Выходное напряжение при максимальном токе на входе при сопротивлении нагрузки не менее 1 кОм (модификации ДТТ-02, ДТТ-06-Н, ДТТ-08), В |
2 |
|
Выходной ток при нулевом входном токе при сопротивлении нагрузки не более 500 Ом (модификации ДТТ-03, ДТТ-03Т, ДТТ-07-Н, ДТТ-09), мА |
от 3,93 до 4,15 |
|
Выходной ток при максимальном входном токе при сопротивлении нагрузки не более 500 Ом (модификации ДТТ-03, ДТТ-03Т, ДТТ- 07-Н, ДТТ-09), мА |
20 |
|
Максимальный диаметр шины тока, мм: модификации ДТТ-02, ДТТ-03 |
12 |
|
модификация ДТТ-03Т |
14 |
|
модификации ДТТ-06-Н, ДТТ-07-Н |
30 |
|
модификации ДТТ-08, ДТТ-09 |
40 |
|
Габаритные размеры (ширина*высотахтолщина), мм, не более : модификации ДТТ-02, ДТТ-03 |
58x48x30 |
|
модификация ДТТ-03Т |
70x55x34 |
|
модификации ДТТ-06-Н, ДТТ-07-Н |
100x95x102 |
|
модификации ДТТ-08, ДТТ-09 |
125x120x110 |
|
Масса, кг, не более: модификации ДТТ-02, ДТТ-03 |
0,1 |
|
модификация ДТТ-03Т |
0,15 |
|
модификации ДТТ-06-Н, ДТТ-07-Н |
0,35 |
|
модификации ДТТ-08, ДТТ-09 |
0,7 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации: - температура окружающей среды (температурные группы А и В), оС - относительная влажность при +25 оС, % - атмосферное давление, кПа - суммарный коэффициент гармонических составляющих напряжения и тока, %, не более - напряженность внешнего переменного магнитного поля, мТл, не более |
от +15 до +25 от 30 до 80 от 86 до 106 5 0,5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, оС: температурная группа А температурная группа В - относительная влажность при +25 оС, % - атмосферное давление, кПа - суммарный коэффициент гармонических составляющих напряжения и тока, %, не более - напряженность внешнего переменного магнитного поля, мТл, не более |
от -10 до +70 от -40 до +70 до 90 от 86 до 106 5 0,5 |
аблица 3 - Показатели надежности
|
Средняя наработка до отказа, ч, не менее |
25000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации и на маркировочную табличку, расположенную на корпусе преобразователя, типографским способом.
Комплектность
Комплектность СИ приведена в таблице 4.
аблица 4 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Преобразователь силы переменного тока измерительный |
ДТТ |
1 |
|
Упаковка (мешок) |
ПИБШ.735531.001 |
1 |
|
Руководство по эксплуатации |
46.ПИНГ.411521.021 РЭ 46.ПИНГ.411521.027 РЭ 46.ПИНГ.411521.027-01 РЭ АЮ.46.003-2003 РЭ |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Порядок установки и подготовка к работе» и разделе «Измерение параметров и регулировка» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
46ПИНГ.411521.027 ТУ «Преобразователи силы переменного тока измерительные ДТТ. Технические условия».
