Расходомеры вихревые РИЗУР-ВР8000
| Номер в ГРСИ РФ: | 99356-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | РИЗУР (ООО "НПО РИЗУР"), г. Рязань |
Расходомеры вихревые РИЗУР-ВР8000 (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости, объема и объемного расхода газа.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99356-26 | |||||||||||||||
| Действует | по 07.09.2031 | |||||||||||||||
| Наименование | Расходомеры вихревые | |||||||||||||||
| Модель | РИЗУР-ВР8000 | |||||||||||||||
| Приказы |
№1816 от
07.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | df41105c-a713-a967-f6c5-f45813b1af98 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НПО РИЗУР», РОССИЯ, 390527, Рязанская обл., Рязанский р-н, с. Дубровичи, км 14-Й (Автодорога Рязань-Спасск Тер.), стр. 4ж, оф. 3
Поверка
| Методика поверки / информация о поверке |
МП 1810-1-2026 ГСИ. Расходомеры вихревые РИЗУР-ВР8000. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
При измерении объема (объемного расхода) газа
5 лет
При измерении объема (объемного расхода) жидкости
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99356-26: Описание типа
2026-99356-26.pdf
|
Скачать | 202.5 КБ | |
|
99356-26: Методика поверки
МП 1810-1-2026
2026-mp99356-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Расходомеры вихревые РИЗУР-ВР8000 (далее - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости, объема и объемного расхода газа.
Описание
Принцип действия расходомеров основан на явлении возникновения вихревой структуры (дорожки Кармана) в потоке измеряемой среды, обтекающей неподвижное препятствие определенной формы (тело обтекания). Частота следования вихрей за телом обтекания пропорциональна скорости потока, которой, в свою очередь, пропорционален объемный расход и объем измеряемой среды.
Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.
Первичный преобразователь расхода представляет собой корпус с проточной частью, в поперечном сечении которого расположены тело обтекания и чувствительный элемент. Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления измеряемой среды. Чувствительный элемент воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал в электронный преобразователь.
Электронный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет преобразование измерительной информации, вычисление параметров потока и формирование выходных сигналов.
Расходомеры изготавливаются в компактном исполнении, когда первичный преобразователь расхода и электронный преобразователь жестко связаны, или в раздельном исполнении, когда первичный преобразователь расхода и электронный преобразователь разнесены на некоторое расстояние и соединены кабелем.
Расходомеры изготавливаются в общепромышленном и взрывозащищенном исполнении.
Расходомеры могут изготавливаться со встроенными датчиками давления.
Маркировка расходомеров обозначается следующим образом:
РИЗУР-ВР8000- X1-X2-X3-X3-X4-X5-X6-X7-X8-X9-X10-X11-X12-X13
X1 - Материал проточной части
X2 - Измеряемая среда
X3 - Тип присоединения
X4 - Типоразмер (DN)
X5 - Диапазон расхода
X6 - Диапазон окружающей среды
X7 - Вид взрывозащиты
X8 - Выходной сигнал
X9 - Датчик давления
X10 - Кабельный ввод
X11 - Класс точности
X12 - Параметры измеряемой среды
X13 - Дополнительные опции
Расшифровка значений полей «X1» - «X13» условного обозначения расходомеров приведена в руководстве по эксплуатации.

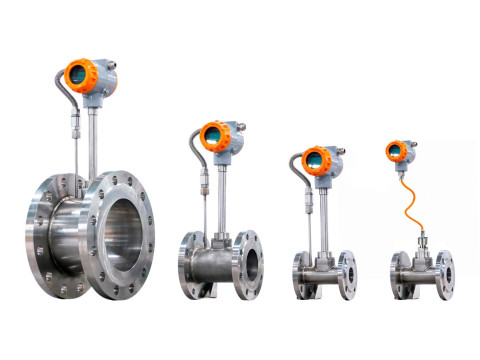

Общий вид расходомеров представлен на рисунке 1
Рисунок 1 - Общий вид расходомеров
Пломбирование расходомеров не предусмотрено.
Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе электронного преобразователя.
Маркировочная табличка с обозначением мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2.
1.Товарный знак предприятия -изготовителя. 2. Наименование расходомера. 3. Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза. 4. Основные параметры расходомера, дата изготовления и заводской номер. 5. Специальный знак взрывобезопасности. 6.Знак утверждения типа
Рисунок 2 - Маркировочная табличка
Программное обеспечение
Программное обеспечение расходомеров встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется механическим пломбированием и установкой пароля. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RU.12189681.00153 |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1.XXX1) |
|
Цифровой идентификатор ПО |
_ |
|
1) Х - относится к метрологически незначимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1), м3/ч |
от 0,5 до 550 |
|
Диапазон измерений объемного расхода газа1), м3/ч |
4,5 до 8000 |
|
Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке и объемного расхода жидкости1), % |
±0,5; ±1,0; ±1,5 |
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода газа1), % |
±0,75; ±1,0; ±1,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования измеренного значения объемного расхода жидкости и газа в сигнал силы постоянного электрического тока, %: - основной - дополнительной, вызванной изменением температуры окружающей среды на каждые 10 °С от температуры 20±10 °С в диапазоне рабочих температур |
±0,05 ±0,01 |
|
1) - конкретное значение указано в паспорте расходомера. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр1), DN, мм |
от 15 до 200 |
|
Измеряемая среда1) |
жидкость, газ, пар |
|
Температура измеряемой среды1), °С: - жидкости - газа |
от -60 до +180 от -60 до +450 |
|
Избыточное давление измеряемой среды1), МПа |
от 0,1 до 20 |
|
Выходные сигналы: - частотно-импульсный |
pulse |
|
- аналоговый, мА |
от 4 до 20 |
|
- цифровой |
RS-485 Modbus, HART |
|
Напряжение питания постоянного тока, В |
24±2,4 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
200 360 692 |
|
Масса, кг, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды1) 2), °С |
от -60 до +80 |
|
- относительная влажность окружающей среды, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Маркировка взрывозащиты1) |
1Ex db IIC T6... T5 Gb X ; PB Ex db I Mb X Ex tb IIIC T80.T950C Db X |
|
1) - конкретное значение указано в паспорте расходомера; 2) - для более стабильной работы рекомендуется использовать термочехол. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
19 |
|
Средняя наработка на отказ, ч |
140000 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе электронного преобразователя, методом лазерной гравировки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер вихревой |
РИЗУР-ВР8000 |
1 шт. |
|
Руководство по эксплуатации |
12189681.407231.001 РЭ |
1 экз. |
|
Паспорт |
12189681.407231.001ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.6 «Устройство и принцип работы» документа РЭ «Расходомеры вихревые РИЗУР-ВР8000. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.05.2026 № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объема нефтепродуктов в потоке, массового и объемного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
12189681.407231.001 ТУ «Расходомеры вихревые РИЗУР-ВР8000. Технические условия»
