Осциллограф цифровой RTP134B
| Номер в ГРСИ РФ: | 99361-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Осциллограф цифровой RTP134B (далее - осциллограф) предназначен для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99361-26 | ||||||
| Наименование | Осциллограф цифровой | ||||||
| Модель | RTP134B | ||||||
| Приказы |
№1816 от
07.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6afbdd08-d0cc-2dfb-3a38-b5e586cdf263 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Производственная площадка: Rohde & Schwarz - Praha, s.r.o., ЧЕХИЯ, Hadovka Office Park, Evropská 2590/33c, 160 00 Praha 6, Czech Republic; Rohde & Schwarz GmbH & Co. KG, ГЕРМАНИЯ, Muhldorfstrasse 15, 81671 Munchen
Поверка
| Методика поверки / информация о поверке |
МП RTP134B/2026 ГСИ. Осциллограф цифровой RTP134B. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99361-26: Описание типа
2026-99361-26.pdf
|
Скачать | 343.3 КБ | |
|
99361-26: Методика поверки
МП RTP134B/2026
2026-mp99361-26.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Осциллограф цифровой RTP134B (далее - осциллограф) предназначен для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.
Описание
К настоящему типу средства измерений относится осциллограф цифровой RTP134B с инвентарным номером 03756473.
Принцип действия осциллографа основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, с последующей цифровой обработкой и индикацией выборки сигнала на дисплее и возможностью записи сигнала на внешнее запоминающее устройство.
Конструктивно осциллограф выполнен в моноблочном корпусе настольного исполнения. Основные узлы осциллографа: аналоговые измерительные каналы (входные делители, блок нормализации сигналов, мультиплексоры, АЦП), микропроцессор, устройство управления, блок питания, клавиатура, жидкокристаллический дисплей.
Осциллограф обеспечивает визуальное наблюдение сигналов, автоматические и курсорные измерения амплитудно-временных параметров сигнала с выводом результатов измерений на дисплей, математическую обработку сигналов, быстрое преобразование Фурье (далее - БПФ) и измерение параметров сигнала в частотной области, автоматическую установку размеров изображения на дисплее, автоматическую синхронизацию исследуемого канала. Осциллограф обеспечивают управление режимами работы и параметрами как вручную, так и дистанционно от персонального компьютера через интерфейсы Ethernet (LAN), GPIB и USB, автоматическое тестирование и самодиагностику.
На передней панели осциллографа размещены: жидкокристаллический дисплей, клавиши управления, поворотные регуляторы, разъемы входных аналоговых каналов и канала синхронизации, каналов логического анализатора, выходные разъемы генератора сигналов произвольной формы и битовых последовательностей, USB-разъемы для подключения внешних USB-устройств, клеммы для компенсации пробников.
На задней панели осциллографа размещены: розетка питания от сети переменного тока, USB-разъемы для подключения внешних USB-устройств, разъемы для подключения интерфейсов Ethernet типа RJ-45, GPIB, вход и выход опорной частоты, разъемы HDMI, DisplayPort для подключения внешнего монитора.
Осциллограф имеет следующие программные и аппаратные опции:
RTP-B1 - опция логического анализатора;
RTP-B4 - опция термостатированного опорного генератора OCXO;
RTP-B6 - опция генератора сигналов произвольной формы и битовых последовательностей;
ALL TD - пакет опций декодирования и запуска по протоколам;
RTP-K37 - опция спектрограммы;
RTP-K121 - опция исключения цепей для компенсации влияния канала;
Общий вид осциллографа представлен на рисунке 1. Обозначение модификации осциллографа в цифробуквенном формате наносится на самоклеящейся этикетке на передней панели осциллографа (рисунок 1). Знак поверки наносится на самоклеящейся этикетке на верхнюю панель осциллографа (рисунок 1).
Инвентарный номер 03756473 наносится на корпус при помощи наклейки, размещаемой на задней панели корпуса осциллографа (рисунки 2 и 3).
Для защиты от несанкционированного доступа осциллографы имеют пломбировку в виде наклейки, закрывающую стык между панелями корпуса (рисунок 2).

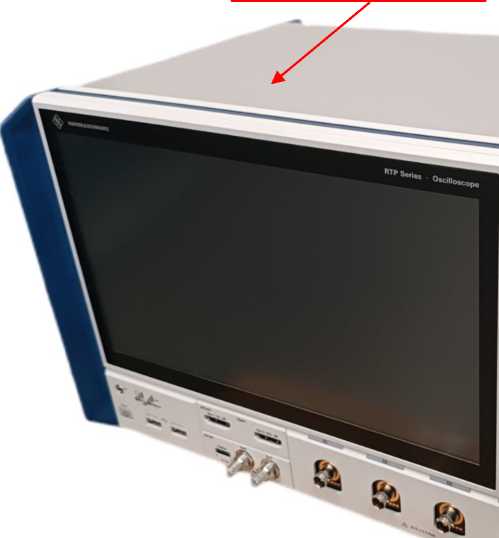

Место нанесения знака поверки

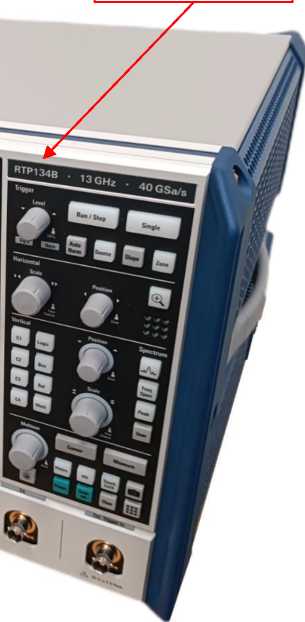

Обозначение модификации

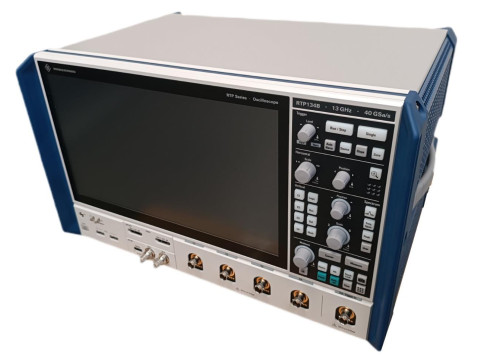

Рисунок 1 - Общий вид осциллографа цифрового RTP134B

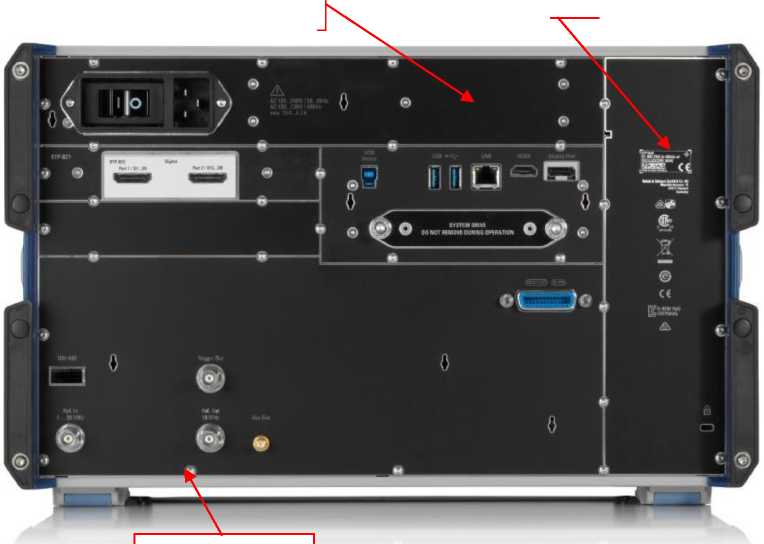

Место нанесения
Место нанесения знака
инвентарного номера
утверждения типа
Место пломбирования

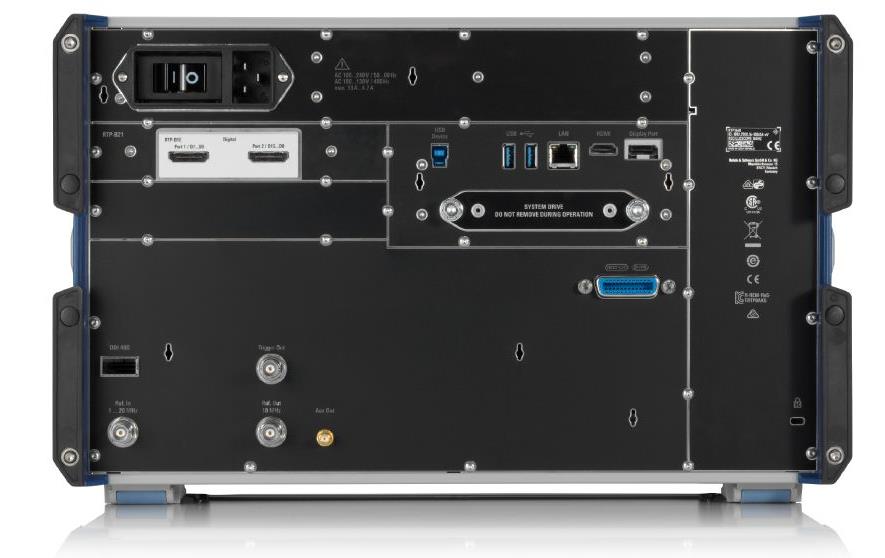

Рисунок 2 - Задняя панель осциллографа цифрового RTP134B

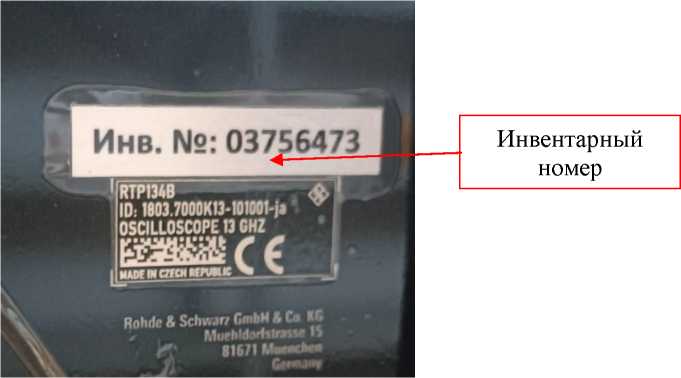

Рисунок 3 - Фрагмент задней панели осциллографа цифрового RTP134B с этикеткой
Программное обеспечение
Встроенное программное обеспечение осциллографа (далее - встроенное ПО) записано в память микроконтроллера и ПЛИС и является метрологически значимым. Встроенное ПО предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи необходимой информации на интерфейсы связи. Конструкция осциллографа исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики осциллографа нормированы с учетом влияния встроенного ПО. Контроль целостности встроенного ПО выполняется автоматически при каждом запуске.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
R&S RTP Firmware |
|
Номер версии (идентификационный номер), не ниже |
5.55.2.3 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Полоса пропускания по уровню минус 3 дБ, ГГц, не менее - при включенных двух каналах - при включенных четырех каналах |
13 8 |
|
Номинальное значение времени нарастания переходной характеристики, пс |
33 |
|
Диапазон установки коэффициентов отклонения КО, В/дел |
от 0,002 до 1 |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения от полной шкалы, % - при КО< 5 мВ/дел - при КО> 5 мВ/дел |
±2,0 ±1,5 |
|
Диапазон установки уровня постоянного смещения (исм), В, в диапазонах установки коэффициентов отклонений: - при КО< 100 мВ/дел - при КО> 100 мВ/дел |
±(1,5-5-КО) ±5 |
|
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ, для значений коэффициентов отклонений: - при КО< 100 мВ/дел, постоянное смещение < 1 В - при КО< 100 мВ/дел, постоянное смещение > 1 В - при КО> 100 мВ/дел |
±(0,1 ^0+0,0035-^0]^+ 2) ±0,02•|Uсм| ±(0,1•К0+0,0035•|Uсм|) |
|
Диапазон установки коэффициентов развертки, с/дел1) |
от 1-10-11 до 1-104 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора |
±240-8 |
|
Характеристики логического анализатора | |
|
Максимальная входная частота, МГц, не менее |
400 |
|
Максимальное входное напряжение, В |
±40 |
|
Диапазон установки порогового уровня, В |
±8 |
|
Характеристики генератора сигналов произвольной формы и битовых последовательностей | |
|
Режимы работы |
функциональный генератор, битовые последовательности |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон установки частоты синусоидального сигнала, Гц |
от 1 •10-6 до 1-108 |
|
Пределы допускаемой относительной погрешности установки частоты |
±2-10’8 |
|
Диапазон установки размаха напряжения (на нагрузке 50 Ом), В |
от 0,01 до 6 |
|
Пределы допускаемой абсолютной погрешности установки размаха напряжения синусоидального сигнала (на 1 кГц, 50 Ом), В |
±(0,01-Ur+0,001) |
|
Неравномерность амплитудно-частотной характеристики относительно 1 кГц, дБ, не более |
±0,6 |
|
Примечания: здесь КО - коэффициент отклонения, мВ/дел; исм - постоянное напряжение смещения, мВ; Ur - установленное значение размаха напряжения на генераторе, В; 1) нормируется до 40 с/дел. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число входных и выходных каналов, шт. - аналоговые измерительные каналы 1) - канал внешнего сигнала синхронизации - логические входные каналы - выходные каналы генератора произвольной формы - выходные каналы генератора битовых последовательностей |
4 1 16 2 8 |
|
Входное сопротивление аналоговых измерительных каналов, Ом, номинальное значение |
50 |
|
Входное сопротивление логических каналов, кОм, номинальное значение |
100 |
|
Разрядность АЦП для каждого канала, бит - для аналоговых измерительных каналов - для аналоговых измерительных каналов в режиме высокой четкости (при максимальной частоте дискретизации 10 ГГц) |
8 16 |
|
Максимальная частота дискретизации, Г ц - при включенных четырех каналах - при включенных двух каналах |
2П010 4П010 |
|
Объем памяти на каждый аналоговый измерительный канал, миллионов отсчетов - при включенных четырех каналах - при включенных двух каналах - при включенном одном канале |
100 200 400 |
|
Параметры питания от сети переменного тока частотой 50 Гц или 60 Гц, В |
от 100 до 240 |
|
Мощность, потребляемая от сети питания, Вт, не более |
1000 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
463х285х349 |
|
Масса, кг, не более |
20 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 86,0 до 106,7 |
|
Примечание: 1) метрологические характеристики аналоговых измерительных каналов приведены в таблице 2. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на заднюю панель корпуса осциллографа в виде самоклеящейся этикетки (рисунок 2) и на титульный лист руководства пользователя типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой |
RTP134B |
1 |
|
Кабель питания сетевой |
_ |
1 |
|
Адаптер BNC-SMA |
_ |
2 |
|
Руководство пользователя |
1803.6484.02 |
1 |
Сведения о методах измерений
приведены в разделе 8 «Измерения» документа 1803.6484.02 «Осциллограф цифровой RTP134B. Руководство пользователя».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
