Счетчики воды ультразвуковые МИРТЕК-73-РУ

Назначение

Счетчики воды ультразвуковые МИРТЕК-73-РУ (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.3684-21 и воды в системах горячего водоснабжения.

Описание

Принцип действия счетчиков основан на измерении времени прохождения ультразвукового сигнала через измеряемую среду (воду) в прямом и обратном направлениях. Возникающая при этом разность времени прохождения, пропорциональная скорости движения измеряемой среды, преобразуется в значение объема.

Конструктивно счетчики состоят из гидравлической части и установленной сверху на гидравлическую часть электронной части.

Гидравлическая часть представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения измеряемой среды.

Электронная часть имеет неразборную конструкцию и состоит из платы электронного модуля, установленного в корпус.

Гидравлическая часть подключена к электронной части соединительными кабелями.

Электронный модуль представляет собой микропроцессорное электронное устройство с жидкокристаллическим индикатором (далее по тексту - ЖКИ) и кнопкой управления. На ЖКИ индицируются числовые значения вычисленных и измеренных величин, тип индицируемого параметра, его размерность, а также режимы работы. Кнопка управления предназначена для переключения режимов индикации. Архивные данные и настроечные параметры счетчика хранятся в энергонезависимой памяти электронного модуля.

Счетчик может быть укомплектован интерфейсами связи, дискретными выходами, дискретными входами, импульсным выходом для подключения дополнительных средств измерений. Гидравлическая часть счетчика может быть укомплектована запорным краном.

Питание счетчика осуществляется от встроенной батареи.

Счетчики изготовлены из материалов, устойчивых к коррозии. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды и стойких к ее воздействию в пределах диапазона температур измеряемой среды.

Счетчики выпускаются в следующих модификациях: W7, W7A, W8, W8A, W9A, отличающихся номинальным диаметром, метрологическим классом, интерфейсом связи, дополнительными функциями, температурным диапазоном, в соответствии с представленной структурой обозначений:

ф @@ @ @@@®

МИРТЕК-73-РУ -□□- □ - □□□□□□□□ - □-□□-□□ — □

Тип счетчика

Диаметр номинальный (DN)

15 - 15 мм

20 - 20 мм

25 - 25 мм

ф Метрологический класс

A - класс A по ГОСТ Р 50193.1-92

B - класс B по ГОСТ Р 50193.1-92

C - класс C по ГОСТ Р 50193.1-92

(4) Интерфейс связи

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

(5) Дополнительные функции

H - датчик магнитного поля

K - запорный кран

O - оптический порт

Q - дискретный выход

Т - импульсный выход

V - электронная пломба

(Нет символа) - дополнительные функции отсутствуют

(6) Признак температурного диапазона измеряемой воды (допускается не указывать) ВХ - холодная вода

ВГ - горячая вода

Ф Модификация счетчика

W7 - модификация W7

W7A - модификация W7A

W8 - модификация W8

W8A - модификация W8A

W9A - модификация W9A

® Номер исполнения счетчика

n - число, обозначающее исполнение счетчика (для исполнения 1 номер допускается не указывать).

Исполнение не связано с метрологическими характеристиками счетчика.

Знак поверки наносится на свинцовую или пластмассовую пломбу, закрепляемую на корпусе электронной части, навешиваемую на внешнюю сторону счетчика с применением проволоки.

Заводской номер представляет собой цифровое и (или) буквенно-цифровое обозначение по системе нумерации предприятия-изготовителя, состоящее из арабских цифр и букв латинского алфавита, и наносится с помощью наклейки, или способом лазерной печати, или иным способом на лицевую панель счетчика.

Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается неразборной конструкцией электронной части и ее пломбировкой.

Общий вид счетчиков приведен на рисунках 1 - 4.

Возможно использование различных цветов внутренних элементов счетчика и корпуса.

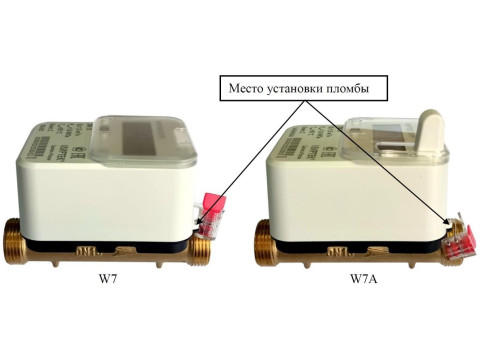

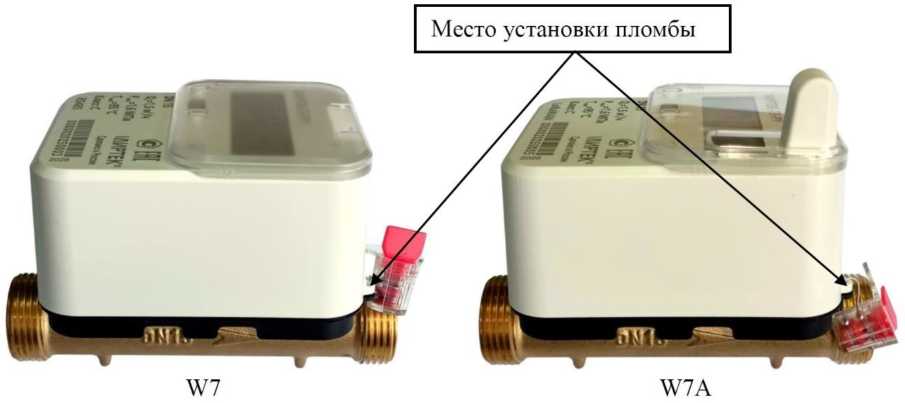

Рисунок 1 - Общий вид и схема пломбировки счетчиков модификаций W7, W7A

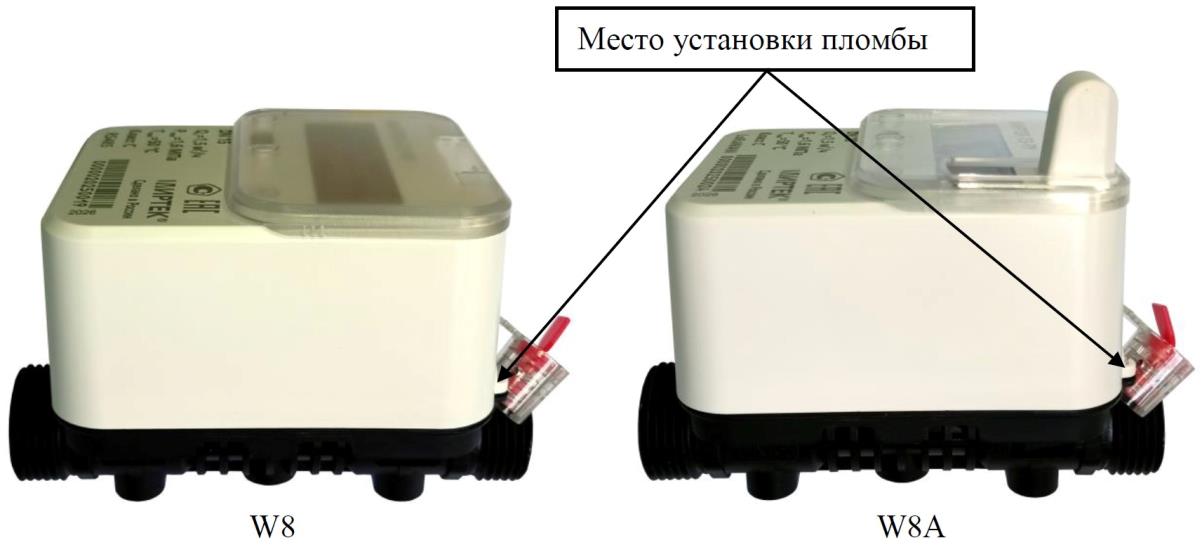

Рисунок 2 - Общий вид и схема пломбировки счетчиков модификаций W8, W8A

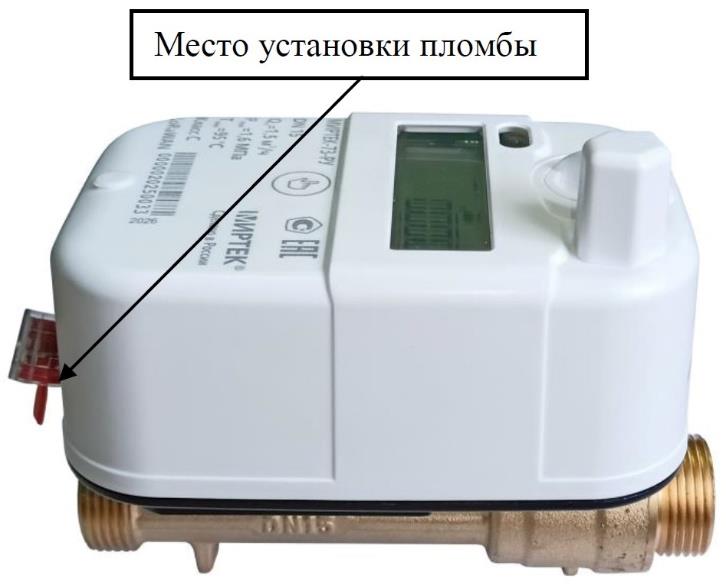

Рисунок 3 - Общий вид и схема пломбировки счетчиков модификации W9A

МИРТЕК-73-РУ

МИРТЕК-73-РУ

МИРТЕК-73-РУ

11111111111111Г111111НГ1|'1 ооооого'коооз

IIIIIIIIIIIIIIIIIIIIIIIIIIIIIII

0000020250005

W9A

W7, W8

W7A, W8A

Место нанесения знака утверждения типа

Место нанесения заводского номера

Т„=95 ’С

Класс С LoRaWAN

Т_=95 °C Класс С

RS485

DN 15

Q„=1,5 м’/ч

Р„,=1,6МПа

1ЙИРТЕК®

Сделано в России

1ЛИРТЕК

Сделано в России

DN 15

Q„=1,5 м’/ч

Р„_=1,6 МПа

IflHPTEK’

Сделано в России

DN 15

Q„=1,5 м’/ч

Р_=1,6МПа

Т_=95 ’С

|||||||||||||||||{| Н||||||Ц|%

LoRaWAN 0ОО00Л025О033 .

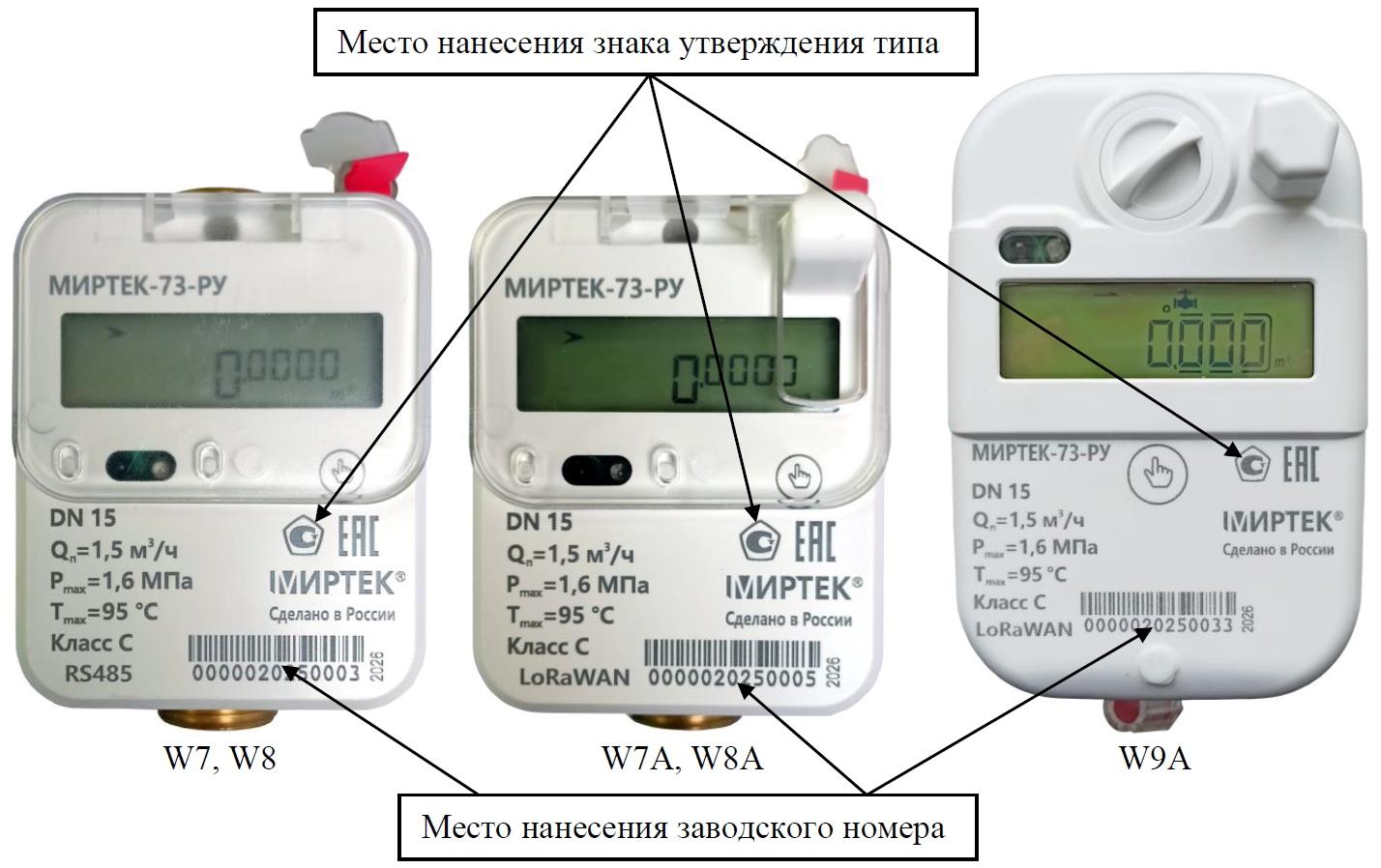

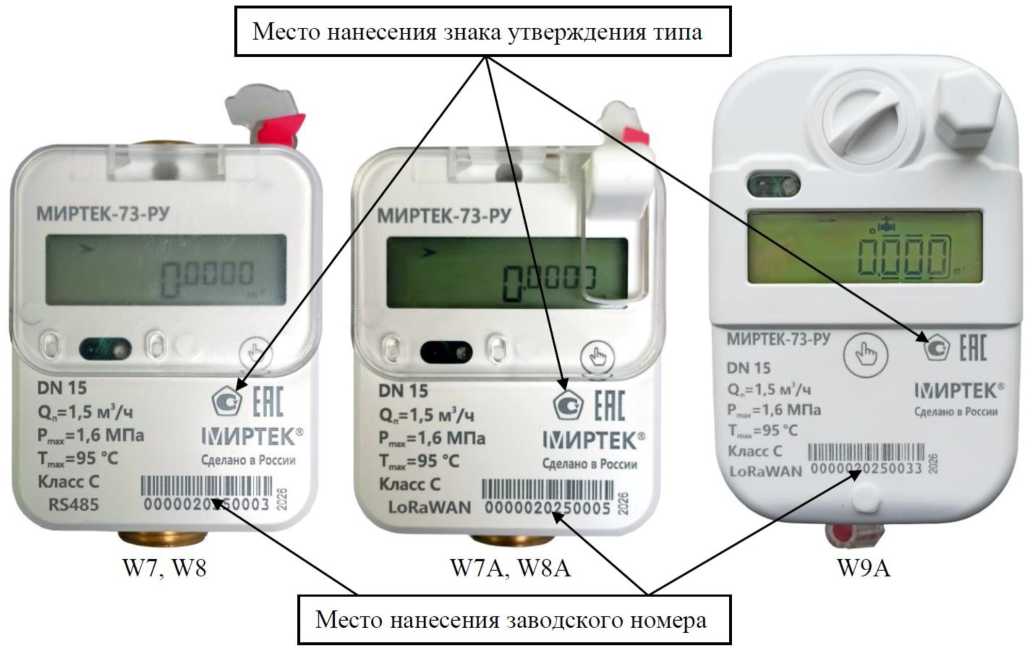

Рисунок 4 - Места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) счетчиков разделено на метрологически значимую и метрологически незначимую части. ПО записывается в электронный модуль счетчика на стадии его производства.

ПО счетчиков является встроенным, располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Энергонезависимая память предназначена также для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО счетчиков

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики модификаций счетчика W7, W7A

Таблица 4 - Технические характеристики модификаций счетчика W8, W8A

Таблица 5 - Технические характеристики модификаций счетчика W9A

аблица 6 - Параметры надежности

Знак утверждения типа

наносится на лицевую часть электронного устройства счетчика способом лазерной печати или иным способом и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.2 «Сведения о методиках (методах) измерений» руководства по эксплуатации МИРТ.407251.001РЭ.

Нормативные документы

Приказ Росстандарта от 19 мая 2026 г. № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объема нефтепродуктов в потоке, массового и объемного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости» (часть 1)

МИРТ.407251.001ТУ «Счетчики воды ультразвуковые МИРТЕК-73-РУ. Технические условия»
