Трансформаторы тока ТФНД-220
| Номер в ГРСИ РФ: | 99369-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
|
99369-26: Описание типа
2026-99369-26.pdf
|
Скачать | 185.9 КБ |
Трансформаторы тока ТФНД-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99369-26 | ||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||
| Модель | ТФНД-220 | ||||||||||||||||||||||||
| Модификации |
ТФНД-220 IV ТФНД-220 I |
||||||||||||||||||||||||
| Приказы |
№1816 от
07.09.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 17bcb70b-2730-60b9-5c68-aca7bef747a7 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ОАО «ЗЗВА», СССР, 69069, г. Запорожье, Днепропетровское ш., д. 13
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99369-26: Описание типа
2026-99369-26.pdf
|
Скачать | 185.9 КБ |
Описание типа
Назначение
Трансформаторы тока ТФНД-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока модификации ТФНД-220 IV зав. № 382, 385, 388, 487 и модификации ТФНД-220 I зав. № 451, 469, 471.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

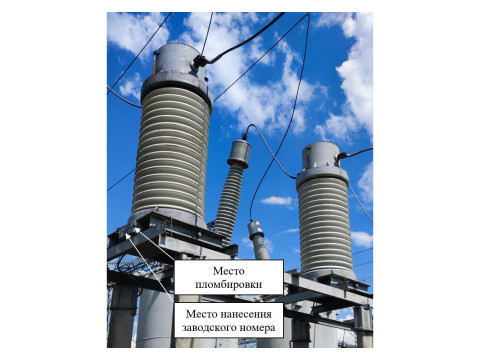

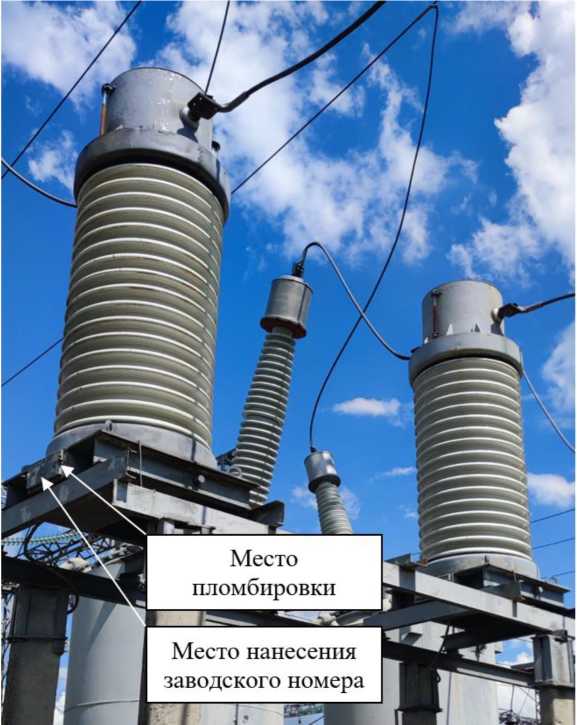

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
382, 385, 388 |
451, 469, 471 |
487 | |
|
Номинальное напряжение, кВ |
220 |
220 |
220 |
|
Номинальный первичный ток 11ном, А |
500;1000; 2000 |
300;600; 1200 |
500;1000; 2000 |
|
Номинальный вторичный ток Ъном, А |
5 |
1 |
1 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА |
30 |
30 |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФНД-220 I; ТФНД-220 IV |
1 шт. |
|
Паспорт |
ТФНД-220 I; ТФНД-220 IV |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
