Амперметры и вольтметры оптоэлектронные Ф1760 и Ф1760-АД

Назначение

Амперметры и вольтметры оптоэлектронные Ф1760 и Ф1760-АД (далее по тексту -приборы) предназначены для измерений силы и напряжения постоянного тока, в том числе в составе измерительных устройств с преобразователями различных электрических и неэлектрических величин в унифицированный сигнал силы или напряжения постоянного тока, а также для визуального наблюдения за значением измеряемой величины, сигнализации и автоматического регулирования контролируемых параметров при отклонении значений измеряемой величины от заданной зоны регулирования.

Описание

Принцип действия приборов основан на нормировании аналоговых входных сигналов с последующим их преобразованием в цифровой код, значение которого пропорционально входному сигналу. Через соответствующие дешифраторы этот код выдается на дискретноаналоговый и цифровой индикаторы. В приборах с электрической сигнализацией микроконтроллер сравнивает код измеряемого сигнала со значением уставки, хранящейся в памяти, и формирует сигнал, управляющий этой сигнализацией.

Все приборы, кроме Ф1760.4-АД, являются узкопрофильными, с горизонтальным или вертикальным перемещением светового указателя измеряемой величины, приборы Ф1760.4-АД являются круглошкальными.

Конструктивно приборы Ф1760А, Ф1760А-АД, Ф1760К, Ф1760К-АД, Ф1760.1-АД и Ф1760.2-АД выполнены в плоском литом корпусе из пластмассы, закрытом сверху и снизу крышками, приборы Ф1760.4-АД выполнены в металлическом корпусе. Внутри корпусов размещены печатные платы с электронными элементами. С лицевой стороны приборы закрываются наличником, состоящим из стекла и рамки. На задней стенке корпусов расположены разъемы с выводами для цепей питания, электрической сигнализации, входных и выходных сигналов.

Отсчётное устройство приборов размещено на лицевой панели и имеет дискретноаналоговую индикацию измеряемой величины и величин уставок, кроме того, отсчетное устройство приборов Ф1760.4-АД имеет цифровую четырехразрядную индикацию. Панель управления расположена на крышке приборов, а у приборов Ф1760.4-АД - на лицевой панели.

Приборы, в зависимости от модификации, обеспечивают:

- преобразование входных сигналов в цифровую форму;

- индикацию измеряемого сигнала и значений уставок;

- подавления помех нормального и общего вида;

- масштабирование цифровой информации;

- задание уставок;

- сравнение уставок с измеряемым сигналом;

- сигнализацию при выходе измеряемой величины за пределы зоны регулирования (уставок); о выходе измеряемой величины за пределы диапазона измерений; об обрыве входной цепи; о потере питания первичного преобразователя, питающегося от прибора;

- контроль исправности линии связи;

- питание первичного преобразователя «Сапфир» или «Метран» от встроенного источника напряжением 24 или 36 В;

- реперный контроль исправности прибора;

- установку параметров приборов по выбору пользователя.

Приборы работают в одном из следующих режимов:

- модификации Ф1760А, Ф1760А-АД показывающие и сигнализирующие;

- модификации Ф1760К, Ф1760К-АД, Ф1760.1-АД, Ф1760.2-АД, Ф1760.4-АД показывающие, сигнализирующие, контактные с электрической сигнализацией.

Приборы имеют следующие особенности:

- модификации Ф1760К, Ф1760К-АД имеют два оптореле для электрической сигнализации;

- модификации Ф1760А, Ф1760А-АД имеют светодиодные индикаторы шкалы разных цветов, которые устанавливают для световой сигнализации о выходе измеряемой величины из зоны контроля для разных участков шкалы (по заказу);

- модификация Ф1760.1-АД имеет релейный выход сигнализации;

- модификации Ф1760.2-АД и Ф1760.4-АД имеют релейный выход сигнализации, встроенный источник питания преобразователей типа «Сапфир», «Метран» или аналогичных как с линейной, так и с квадратичной функцией преобразования, кроме того, модификация Ф1760.4-АД имеет дискретно-аналоговую шкалу с сигнализацией в виде изменения цвета индикации.

В зависимости от варианта исполнения приборы имеют следующие обозначения:

- «ОИАЭ» - приборы, поставляемые на объекты использования атомной энергии;

- «ОП» - приборы, поставляемые на общепромышленные объекты.

При заказе приборов необходимо указать:

- наименование прибора и его условное обозначение;

- диапазон измерений;

- диапазон показаний и обозначение единицы измеряемой физической величины (буквами русского или латинского алфавита);

- номинальное напряжение питания прибора;

- вид перемещения светового указателя (вертикальное или горизонтальное);

- цвет индикации указателя (для приборов Ф1760А, Ф1760А-АД со световой сигнализацией -цвет индикации и зоны световой сигнализации в процентах от диапазона показаний);

- функцию преобразования, если нужна функция извлечения квадратичного корня;

- исполнение («ОИАЭ» или «ОП»);

- вид упаковки (обыкновенная или влагозащитная);

- обозначение технических условий ТУ 25-7501.003-86.

Пример записи при заказе:

«Амперметр оптоэлектронный Ф1760.1-АД, от 0 до 5 мА, шкала от 0 до 800 °С, напряжение питания 12 В переменного тока, перемещение светового указателя горизонтальное, цвет индикации - зеленый, исполнение «ОИАЭ», упаковка - обыкновенная, ТУ 25-7501.003-86».

«Амперметр оптоэлектронный Ф1760А, от 0 до 5 мА, шкала от 0 до 20 м, напряжение питания 6 В переменного тока, перемещение светового указателя вертикальное, от 0 до 30 % цвет индикации - красный, от 30 до 100 % цвет индикации - зеленый, исполнение «ОИАЭ», упаковка - обыкновенная, ТУ 25-7501.003-86».

^ Табличка

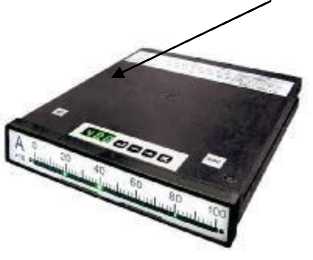

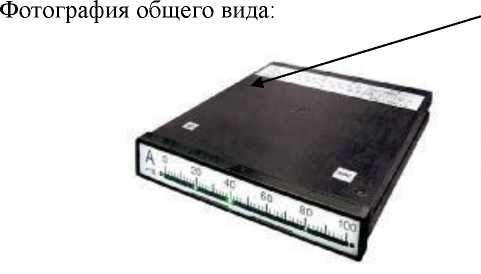

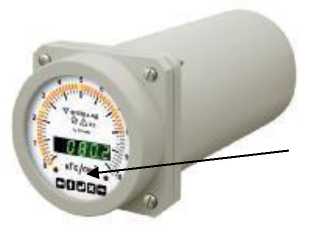

Рисунок 1 - Вид амперметров и вольтметров оптоэлектронных Ф1760 и Ф1760-АД.

Пломбирование приборов в целях предотвращения доступа к элементам конструкции выполняется следующим образом:

- приборы Ф1760А, Ф1760А-АД, Ф1760К, Ф1760К-АД, Ф1760.1-АД и Ф1760.2-АД пломбируются путем установки пломб на верхней части корпуса;

- прибор Ф1760.4-АД пломбируется путем установки пломб на верхний и нижний экраны внутри корпуса.

Знак поверки наносится на стекло лицевой крышки прибора Ф1760.4-АД, у приборов других модификаций - на табличку, расположенную на верхней крышке (указано стрелками на рис. 1).

Заводской номер в числовом формате наносится типографским способом на маркировочную табличку (наклейку), расположенную:

- на задней стороне прибора для приборов Ф1760.4-АД;

- на левой стороне (если приборы расположены вертикально) или сверху (если приборы расположены горизонтально) для приборов Ф1760А, Ф1760А-АД, Ф1760К, Ф1760К-АД, Ф1760.1-АД и Ф1760.2-АД.

Программное обеспечение

Исходный код программы хранится во внутренней постоянной памяти микроконтроллера, что позволяет производить его идентификацию непосредственно в любой момент времени.

Идентификационные данные программного обеспечения приборов Ф1760К, Ф1760К-АД, Ф1760.1-АД, Ф1760.2-АД, Ф1760.4-АД представлены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на табличку прибора методом пьезоструйной печати, на титульный лист руководства по эксплуатации и паспорт - типографским способом.

Комплектность

Комплект поставки приборов приведен в таблице 3.

Таблица 3

Сведения о методах измерений

изложены в документах в 3ПА.399.070 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760А и Ф1760А-АД. Руководство по эксплуатации», 3ПА.399.073 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760К и Ф1760К-АД. Руководство по эксплуатации», 3ПА.399.097 РЭ «Амперметры и вольтметры оптоэлектронные Ф1760.1-АД и Ф1760.2-АД. Руководство по эксплуатации», 3ПА.399.098-04 РЭ «Амперметры оптоэлектронные Ф1760.4-АД. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

НП-031-01 «Нормы проектирования сейсмостойких атомных станций. Вводная часть»; ТУ 25-7501.003-86. Амперметры и вольтметры оптоэлектронные Ф1760 и Ф1760-АД.

Технические условия.
