Анализаторы паров воды Puren-T H2O
| Номер в ГРСИ РФ: | 99372-26 |
|---|---|
| Производитель / заявитель: | Inner Mongolia Mypattern Technology Co., Ltd., КНР |
Анализаторы паров воды Puren-T H2O (далее - анализаторы) предназначены для измерений объемной доли паров воды (H2O) в гелии и аргоне.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99372-26 | ||||||||||||
| Наименование | Анализаторы паров воды | ||||||||||||
| Модель | Puren-T H2O | ||||||||||||
| Приказы |
№1806 от
07.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1fe8507c-7085-ebc1-36d6-d793ec503112 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Inner Mongolia Photonics Technologies CO., LTD, КИТАЙ, Standardization Workshop of Science and Education Incubation Park, High-tech Industrial Park, Kangbashi District, Ordos City, Inner Mongolia Autonomous Region (west side of 4th floor of B2 Workshop)
Поверка
| Методика поверки / информация о поверке |
МП 242-2675-2026 ГСИ. Анализаторы паров воды Puren-T H2O. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99372-26: Описание типа
2026-99372-26.pdf
|
Скачать | 168.3 КБ | |
|
99372-26: Методика поверки
МП 242-2675-2026
2026-mp99372-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы паров воды Puren-T H2O (далее - анализаторы) предназначены для измерений объемной доли паров воды (H2O) в гелии и аргоне.
Описание
К данному типу средств измерений относятся анализаторы паров воды Puren-T H2O, зав. №№ X2C540630734, X2C540510725, X2C540500726.
Принцип действия анализаторов - спектроскопия внутрирезонасного спада сигнала.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Конструктивно анализаторы выполнены в металлическом корпусе. На передней панели анализаторов находятся жидкокристаллический дисплей, кнопка включения и разъемы для подключения внешних носителей. На задней панели - вход и выход линии пробоотбора, разъемы для снятия выходных аналоговых и цифровых сигналов и разъем для подключения электрического питания.
Внутри корпуса анализаторов установлены: панель управления питания, микропроцессорная плата и чувствительный элемент.
Анализаторы обеспечивают выполнение следующих функций:
- измерение объемной доли паров воды;
- формирование унифицированных аналоговых сигналов постоянного тока (в диапазоне от 4 до 20 мА);
- формирование выходного цифрового сигнала, интерфейс RS-232, RS-485 или Ethernet.
Общий вид анализаторов представлен на рисунке 1.
Конструкцией анализаторов предусмотрена пломбировка корпуса от несанкционированного доступа невосстанавливаемой наклейкой в местах установки винтовых соединений. Схема пломбировки анализаторов приведена на рисунке 2.
Заводской номер анализаторов нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку с последующим механическим креплением на корпусе анализаторов. Общий вид наклейки приведен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

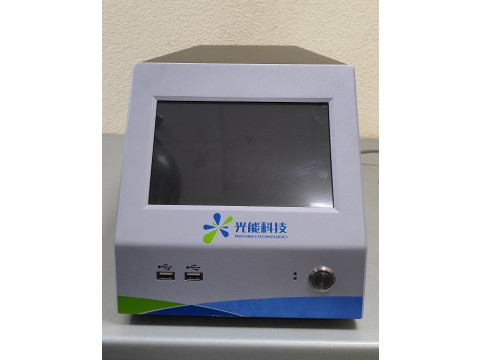

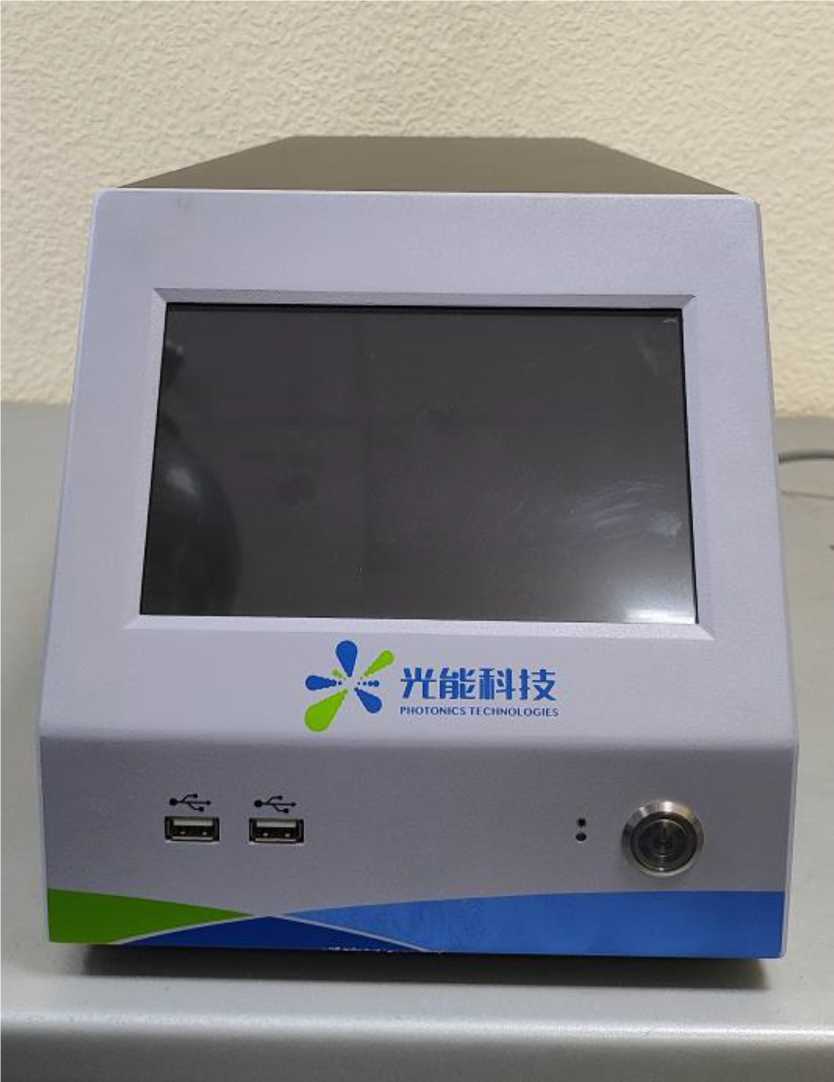

Рисунок 1 - Общий вид анализаторов

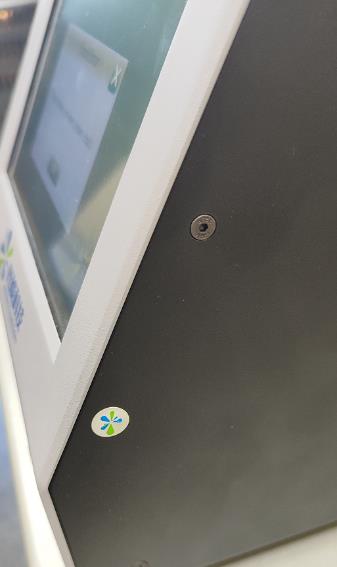

Рисунок 2 - Схема пломбировки анализаторов от несанкционированного доступа
Место нанесения пломбы
Место нанесения заводского номера

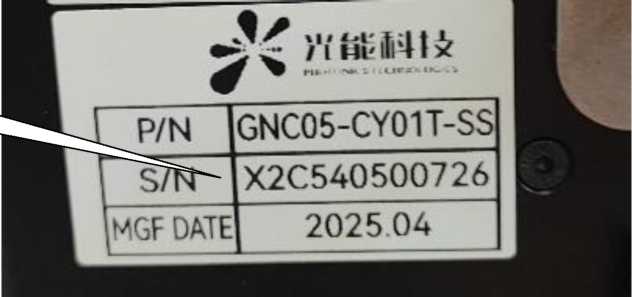

Рисунок 3 - Общий вид наклейки с маркировкой анализаторов
Программное обеспечение
Анализаторы имеют программное обеспечение (далее - ПО):
- встроенное ПО;
- автономное ПО (Gas-CRDS).
Встроенное ПО разработано изготовителем анализаторов специально для решения задач измерений объемной доли паров воды.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- формирование выходных сигналов;
- самодиагностику аппаратной части анализаторов.
Номер версии встроенного ПО отображается на вкладке «About» в пункте «Sotfware Version».
Анализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Автономное ПО Gas-CRDS предназначено для:
- вывода измерительной информации на монитор ПК;
- сохранения и отслеживания результатов измерений;
- управления основными функциями и параметрами средства измерений.
Автономное ПО Gas-CRDS идентифицируется по номеру версии на вкладке «О программе».
Автономное ПО имеет защиту от преднамеренных или непреднамеренных изменений.
Уровень защиты - «средний» по Р 50.2.077—2014.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО_______________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Прошивка Puren-T H2O |
|
Номер версии (идентификационный номер) ПО |
2.40.4 |
Таблица 2 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Gas-CRDS |
|
Номер версии (идентификационный номер) ПО |
2.40.4 |
|
Цифровой идентификатор ПО |
71434c853661a425a9cdec5429afc591, алгоритм MD5 |
Технические характеристики
Таблица 3 - Диапазон измерений и пределы допускаемой погрешности анализаторов
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого ______ _ -1 компонента, млн |
Предел обнаружения, объемная доля определяемого ______ ____-1 компонента, млрд |
Пределы допускаемой абсолютной погрешности, -1 млн |
|
Пары воды (H2O) |
от 0 до 4 |
0,30 |
±(Сп + 0,15’Сизм)* |
|
* Сизм - результат измерений объемной доли определяемого компонента, млн-1. Сп - значение предела обнаружения, объемная доля, млн-1 | |||
Таблица 4 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала (Т0Д с |
600 |
Таблица 5 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Время прогрева, ч, не более |
6 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая электрическая мощность, Вт, не более |
40 |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
210 |
|
- глубина |
630 |
|
- высота |
220 |
|
Масса, кг, не более |
15 |
|
Степень защиты корпуса от проникновения влаги и пыли по ГОСТ 14254-2015 |
IP20 |
Таблица 6 - Условия эксплуатации
|
Внешний воздействующий фактор |
Значение |
|
Температура окружающей среды, °С |
20 ± 5 |
|
Атмосферное давление, кПа |
101,3 ± 3,3 |
|
Относительная влажность окружающей среды при температуре +35 °С (без конденсации влаги), %, не более |
80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
24 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 8 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор паров воды |
Puren-T H2O |
1 |
|
Анализатор паров воды Puren-T H2O. Руководство по эксплуатации |
РЭ ГПНТ.00000.000РЭ |
1 |
Сведения о методах измерений
приведены в разделе 4 «Подготовка к работе» и разделе 6 «Использование по назначению» документа РЭ ГПНТ.00000.000РЭ «Анализатор паров воды Puren-T H2O. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
