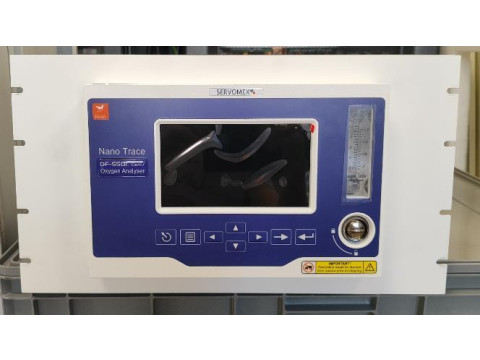

Анализатор следов кислорода NanoTrace DF-550E
| Номер в ГРСИ РФ: | 99373-26 |
|---|---|
| Производитель / заявитель: | Фирма "Servomex Group Ltd.", Великобритания |
Анализатор следов кислорода NanoTrace DF-550E (далее - анализатор) предназначен для измерений объемной доли кислорода (O2) в аргоне.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99373-26 | ||||||
| Наименование | Анализатор следов кислорода | ||||||
| Модель | NanoTrace DF-550E | ||||||
| Приказы |
№1806 от
07.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | df232f07-49f0-d9d9-3f84-c3266660302d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Servomex Group Ltd, СОЕДИНЕННОЕ КОРОЛЕВСТВО, Jarvis Brook, Crowborough, East Sussex, TN6 3FB
Поверка
| Методика поверки / информация о поверке |
МП 242-2676-2026 ГСИ. Анализатор следов кислорода NanoTrace DF-550E. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99373-26: Описание типа
2026-99373-26.pdf
|
Скачать | 149.9 КБ | |
|
99373-26: Методика поверки
МП 242-2676-2026
2026-mp99373-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализатор следов кислорода NanoTrace DF-550E (далее - анализатор) предназначен для измерений объемной доли кислорода (O2) в аргоне.
Описание
К данному типу средств измерений относится анализатор следов кислорода NanoTrace DF-550E, зав. № 500043.
Принцип действия анализатора - электрохимический.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Анализатор представляет собой одноблочный стационарный одноканальный прибор непрерывного действия.
Конструктивно анализатор выполнен в металлическом корпусе. На передней панели анализатора находятся жидкокристаллический дисплей, кнопки управления режимами работы анализатора и дверца для доступа к внутренним элементам конструкции. На задней панели - вход линии пробоотбора, штуцера для отвода газов, разъемы для снятия электрических выходных сигналов и разъем для подключения электрического питания.
Внутри корпуса анализатора установлены: панель управления питания, микропроцессорная плата, электрохимический элемент кислорода и ротаметр.
Анализатор обеспечивает выполнение следующих функций:
- измерение объемной доли кислорода;
- формирование выходных релейных сигналов;
- формирование унифицированных аналоговых сигналов: постоянного тока (в диапазоне от 4 до 20 мА), напряжения постоянного пока (в диапазонах от 0 до 1 В, от 0 до 2 В, от 0 до 5 В, от 0 до 10 В);
- формирование выходного цифрового сигнала, интерфейс RS-232, RS-485.
О бщий вид анализатора приведен на рисунке 1. Пломбирование анализатора не предусмотрено.
Заводской номер нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе анализатора. Общий вид наклейки приведен на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

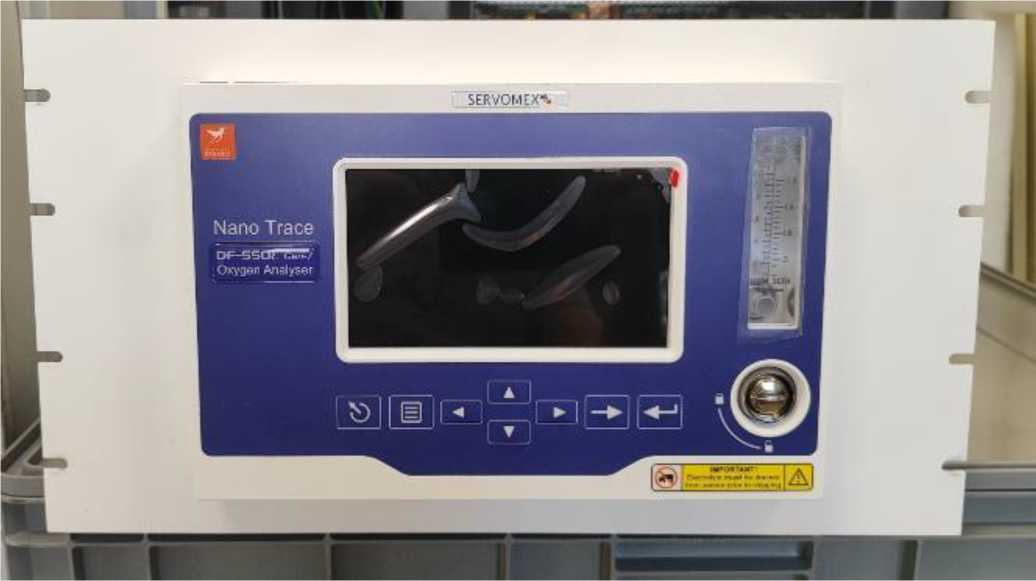

Рисунок 1 - Общий вид анализатора
SERVOMEX*
a spec£rrs company
WOBURN, МА 01801 -1087 781 -035-4t
MODEL NO DF550E GEN7

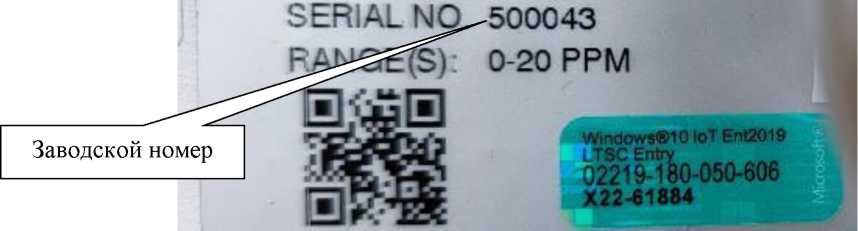

Рисунок 2 - Общий вид наклейки с маркировкой анализатора
Программное обеспечение
Анализатор имеет встроенное программное обеспечение (далее - ПО).
Встроенное ПО разработано изготовителем анализатора специально для решения задач измерения содержания кислорода.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- формирование выходных сигналов;
- самодиагностику аппаратной части анализатора.
Номер версии встроенного ПО отображается на главном экране анализатора.
Анализатор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Влияние ПО учтено при нормировании метрологических характеристик анализатора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NANOTrace |
|
Номер версии (идентификационный номер) ПО |
1.0.8 |
Технические характеристики
Таблица 2 - Диапазон измерений и пределы допускаемой погрешности
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого ______ _ -1 компонента, млн |
Предел обнаружения, объемная доля определяемого ______ ____-1 компонента, млрд |
Пределы допускаемой абсолютной погрешности, -1 млн |
|
Кислород (O2) |
от 0 до 10 |
0,20 |
±(Сп + 0,15’Сизм)* |
|
* Сизм - результат измерений объемной доли определяемого компонента, млн-1. Сп - значение предела обнаружения, объемная доля, млн-1. | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала (Т0,9), с |
600 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, ч, не более |
2 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая электрическая мощность, Вт, не более |
35 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
260 |
|
- глубина |
310 |
|
- высота |
230 |
|
Масса, кг, не более |
15 |
|
Степень защиты корпуса от проникновения влаги и пыли по | |
|
ГОСТ 14254-2015 |
IP20 |
Таблица 5 - Условия эксплуатации
|
Внешний воздействующий фактор |
Значение |
|
Температура окружающей среды, °С |
20 ± 5 |
|
Атмосферное давление, кПа |
101,3 ± 3,3 |
|
Относительная влажность окружающей среды при температуре +35 °С (без конденсации влаги), %, не более |
80 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
24 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 7 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор следов кислорода |
NanoTrace DF-550E |
1 |
|
Анализатор следов кислорода NanoTrace DF-550E. Руководство по эксплуатации |
РЭ СМНТ.00000.000РЭ |
1 |
Сведения о методах измерений
приведены в разделе 6 «Использование по назначению» документа РЭ СМНТ.00000.000РЭ «Анализатор следов кислорода NanoTrace DF-550E. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
