Комплекс аналитический АКГ-Пурус 2.1
| Номер в ГРСИ РФ: | 99374-26 |
|---|---|
| Производитель / заявитель: | НИИЦ БТ МГТУ им.Н.Э.Баумана, г.Москва |
Комплекс аналитический АКГ-Пурус 2.1 (далее - комплекс) предназначен для измерений объемной доли кислорода (O2) и паров воды (H2O) в гелии.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99374-26 | ||||||
| Наименование | Комплекс аналитический | ||||||
| Модель | АКГ-Пурус 2.1 | ||||||
| Приказы |
№1806 от
07.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | a5d28d1f-6f78-e907-19a5-e246da1f124d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
МГТУ им. Н.Э. Баумана, РОССИЯ, 105005, г. Москва, Лефортовская Набережная, д. 1
Поверка
| Методика поверки / информация о поверке |
МП 242-2672-2026 ГСИ. Комплекс аналитический АКГ-Пурус 2.1. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99374-26: Описание типа
2026-99374-26.pdf
|
Скачать | 173.3 КБ | |
|
99374-26: Методика поверки
МП 242-2672-2026
2026-mp99374-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Комплекс аналитический АКГ-Пурус 2.1 (далее - комплекс) предназначен для измерений объемной доли кислорода (O2) и паров воды (H2O) в гелии.
Описание
К данному типу средств измерений относится комплекс аналитический АКГ-Пурус 2.1, зав. № 002.
Принцип действия комплекса - спектроскопия внутрирезонасного спада сигнала.
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса аналитического АКГ-Пурус 2.1
|
Средство измерений |
Заводской номер |
Примечание |
|
Анализатор кислорода поточный Puren-T O2 |
P2C5C1990887 |
Определяемый компонент -кислород |
|
Гигрометр Puren-T H2O |
P2C540470735 |
Определяемый компонент -пары воды |
Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:
- анализатор и гигрометр;
- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;
- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);
- системы электроснабжения.
Комплекс обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;
- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.
О бщий вид комплекса приведен на рисунке 1. Структурная схема комплекса приведена на рисунке 2. Пломбирование комплекса не предусмотрено.
Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

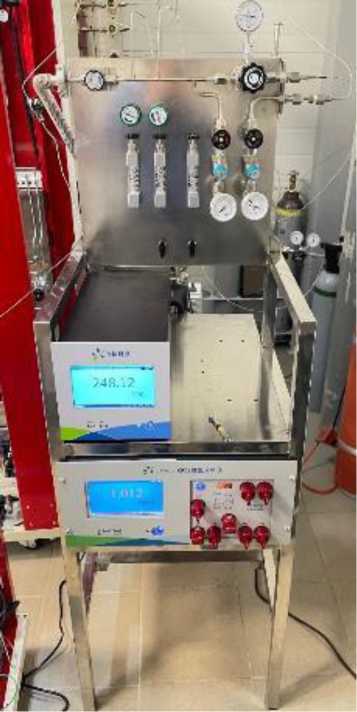

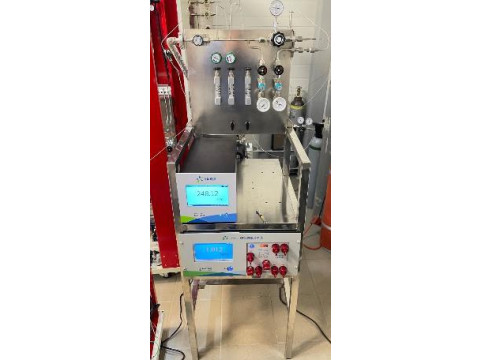

Рисунок 1 - Общий вид комплекса

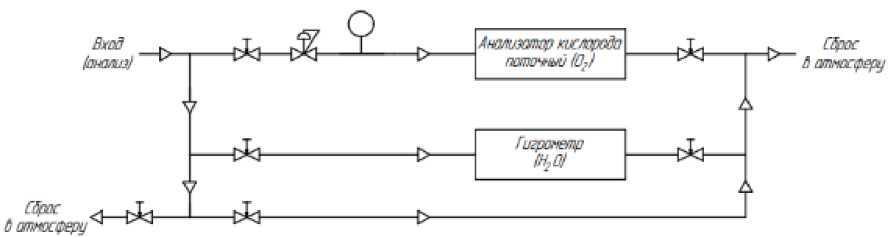

Рисунок 2 - Структурная схема комплекса
Комплекс аналитический
АКГ-Пурус 2.1
АКГ-П21.00000.000
Зав. №: 002
220 В ~ 600 Вт
2026 г.
—
