Комплекс аналитический АКГ-Пурус 2.2
| Номер в ГРСИ РФ: | 99375-26 |
|---|---|
| Производитель / заявитель: | НИИЦ БТ МГТУ им.Н.Э.Баумана, г.Москва |
Комплекс аналитический АКГ-Пурус 2.2 (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4) в гелии.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99375-26 | ||||||
| Наименование | Комплекс аналитический | ||||||
| Модель | АКГ-Пурус 2.2 | ||||||
| Приказы |
№1806 от
07.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 272b1869-7e12-7d18-9fcd-8d2dda60156d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
МГТУ им. Н.Э. Баумана, РОССИЯ, 105005, г. Москва, Лефортовская Набережная, д. 1
Поверка
| Методика поверки / информация о поверке |
МП 242-2673-2026 ГСИ. Комплекс аналитический АКГ-Пурус 2.2. Методика поверки
(с 07.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99375-26: Описание типа
2026-99375-26.pdf
|
Скачать | 216.4 КБ | |
|
99375-26: Методика поверки
МП 242-2673-2026
2026-mp99375-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Комплекс аналитический АКГ-Пурус 2.2 (далее - комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4) в гелии.
Описание
К данному типу средств измерений относится комплекс аналитический АКГ-Пурус 2.2, зав. № 003.
Принцип действия комплекса:
- по измерительным каналам объемной доли водорода и оксида углерода - газовая хроматография с детектором RCD (детектор горячего восстановления оксида ртути/УФ-абсорбции, ГХ-HgO);
- по измерительному каналу объемной доли азота - газовая хроматография с детектором PDD (пульсирующий разрядный гелиево-ионизационный детектор);
- по измерительным каналам объемной доли диоксида углерода и метана - газовая хроматография с детектором FID (пламенно-ионизационный детектор).
Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса
|
Средство измерений |
Заводской номер |
Примечание |
|
Газоанализатор хроматографический Paramount 9000R-A-2 с детектором RCD |
1287 |
Определяемые компоненты: водород, оксид углерода |
|
Газоанализатор хроматографический Paramount 9000P-A-2 с детектором PDD |
1297 |
Определяемый компонент: азот |
|
Газоанализатор хроматографический Paramount 9000F-A-2 с детектором FID |
1294 |
Определяемые компоненты: диоксид углерода, метан |
Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:
- газоанализаторы;
- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;
- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);
- системы электроснабжения.
Комплекс обеспечивает выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;
- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.
Общий вид комплекса приведен на рисунке 1. Структурная схема комплекса приведена на рисунке 2. Пломбирование комплекса не предусмотрено.
Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку, с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

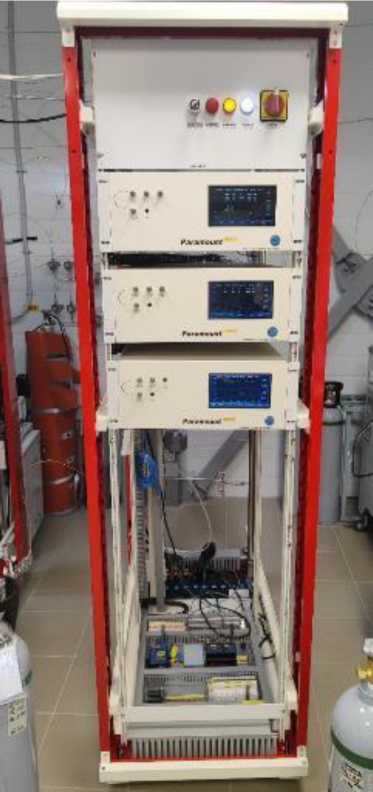

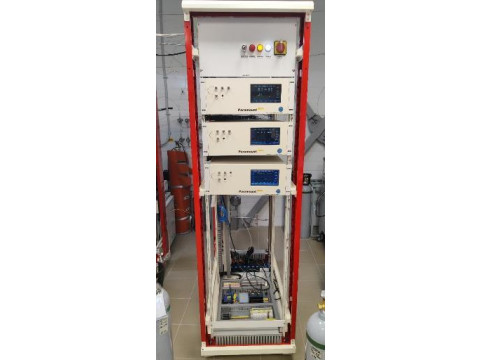

Рисунок 1 - Общий вид комплекса

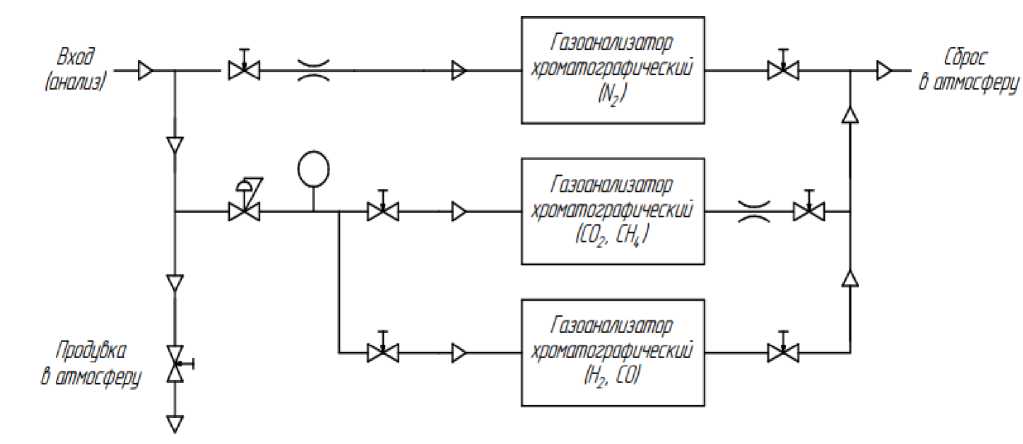

Рисунок 2 - Структурная схема комплекса
Рисунок 3 - Общий вид наклейки с маркировкой комплекса
утверждения типа
Программное обеспечение
Комплексы имеют программное обеспечение (далее - ПО):
- встроенное ПО средств измерений, входящих в состав комплекса;
- автономное ПО газоанализаторов хроматографических (P9KChrom).
Встроенное ПО разработано изготовителем средств измерений, входящих в состав комплекса, специально для решения задач измерения содержания определяемых компонентов.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- формирование выходного цифрового сигнала;
- самодиагностику аппаратной части средства измерений.
Номер версии встроенного ПО газоанализаторов хроматографических, входящих в состав комплекса, отображается в верхней части дисплея газоанализаторов на вкладке «Main».
Средства измерений, входящие в состав комплекса, имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.
Автономное ПО газоанализаторов хроматографических (P9KChrom) предназначено для: - управления работой газоанализаторов хроматографических, - записи, сохранения и обработки хроматограмм, - проведения градуировки, - сохранения истории измерений.
Автономное ПО P9KChrom идентифицируется по номеру версии на вкладке «Main».
Автономное ПО имеет защиту от преднамеренных или непреднамеренных изменений.
Уровень защиты - «средний» по Р 50.2.077—2014.
Влияние ПО учтено при нормировании метрологических характеристик комплекса.
Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Прошивка Paramount 9000R |
|
Номер версии (идентификационный номер) ПО |
1.241 |
Таблица 3 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
P9KChrom |
|
Номер версии (идентификационный номер) ПО |
1.0.424 |
|
Цифровой идентификатор ПО |
E9F66E2021265FC8E213BBF243FCE0EA, алгоритм MD5 |
Технические характеристики
Таблица 4 - Метрологические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Диапазоны измерений и пределы допускаемой погрешности |
в соответствии |
|
с таблицей 5 | |
|
Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала (Т0,9) по измерительным каналам объемной доли, с: | |
|
- водород, оксид углерода |
500 |
|
- диоксид углерода, метан |
500 |
|
- азот |
500 |
Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, млн-1 |
Предел обнаружения, объемная доля определяемого компонента, млрд -1 |
Пределы допускаемой абсолютной погрешности, млн-1 |
|
Водород (H2) |
от 0 до 5 |
0,50 |
±(Сп + 0,15<изм)* |
|
Азот (N2) |
от 0 до 5 |
0,70 | |
|
Оксид углерода (CO) |
от 0 до 5 |
0,50 | |
|
Диоксид углерода (CO2) |
от 0 до 5 |
0,50 | |
|
Метан (CH4) |
от 0 до 5 |
0,50 |
* Сизм - результат измерений объемной доли определяемого компонента, млн-1.
Сп - значение предела обнаружения для соответствующего определяемого компонента, объемная доля, млн-1.
Таблица 6 - Основные технические характеристики комплекса
|
Наименование характеристики |
Значение |
|
Время прогрева, ч, не более |
2 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 198 до 242 |
|
Потребляемая электрическая мощность, Вт, не более |
600 |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
604 |
|
- глубина |
1200 |
|
- высота |
2100 |
|
Масса, кг, не более |
500 |
|
Степень защиты корпуса от проникновения влаги и пыли по | |
|
ГОСТ 14254-2015 |
IP20 |
Таблица 7 - Условия эксплуатации комплекса
|
Внешний воздействующий фактор |
Значение |
|
Температура окружающей среды, °С |
20 ± 5 |
|
Атмосферное давление, кПа |
101,3 ± 3,3 |
|
Относительная влажность окружающей среды при температуре +35 °С (без конденсации влаги), %, не более |
80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
24 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и методом термотрансферной печати на самоклеящуюся пленку с заводским номером комплекса с последующим механическим креплением на корпусе комплекса.
Комплектность
Таблица 9 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплекс аналитический |
АКГ-Пурус 2.2 |
1 |
|
Руководство по эксплуатации |
РЭ АКГ-П22.00000.000РЭ |
1 |
|
Паспорт |
ПМ АКГ-П22.00000.000ПМ |
1 |
|
Ведомость эксплуатационных документов |
ВО АКГ-П22.00000.000ВО |
1 |
|
Руководство по эксплуатации газоанализатора (PDD) |
РЭ АКГ-П22.00001.001РЭ |
1 |
|
Руководство по эксплуатации газоанализатора (RCD) |
РЭ АКГ-П22.00002.001РЭ |
1 |
|
Руководство по эксплуатации газоанализатора (FID) |
РЭ АКГ-П22.00003.001РЭ |
1 |
Сведения о методах измерений
приведены в соответствующих руководствах по эксплуатации средств измерений, входящих в состав комплекса: РЭ АКГ-П22.00001.001РЭ, РЭ АКГ-П22.00002.001РЭ, РЭ АКГ-П22.00003.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
