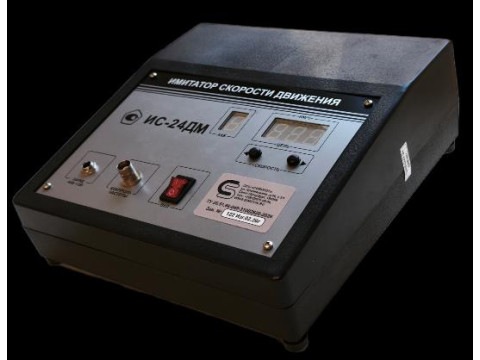

Имитаторы скорости движения ИС-24ДМ
| Номер в ГРСИ РФ: | 99378-26 |
|---|---|
| Производитель / заявитель: | ООО "Симикон", г.С.-Петербург |
Имитаторы скорости движения ИС-24ДМ (далее по тексту - имитаторы) предназначены для имитации и воспроизведения скорости движения транспортных средств с целью контроля метрологических характеристик радиолокационных измерителей скорости движения, принцип действия которых основан на эффекте Доплера, работающих на частоте 24,15 ГГц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99378-26 | |||||||||
| Действует | по 10.09.2031 | |||||||||
| Наименование | Имитаторы скорости движения | |||||||||
| Модель | ИС-24ДМ | |||||||||
| Приказы |
№1829 от
10.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a1598e6f-ea0d-4376-5474-bfff88fa04be | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Симикон», РОССИЯ, 195009, г .Санкт-Петербург, ул. Арсенальная, д. 66, к. 3, стр. 1, помещ.824
Поверка
| Методика поверки / информация о поверке |
ГДЯК 464965.034 МП ГСИ. Имитаторы скорости движения ИС-24ДМ. Методика поверки
(с 10.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99378-26: Описание типа
2026-99378-26.pdf
Файл устарел
|
Скачать | 175.6 КБ | |
|
99378-26: Методика поверки
ГДЯК 464965.034 МП
2026-mp99378-26.pdf
Файл устарел
|
Скачать | 843.1 КБ | |
|
99378-26: Описание типа
2026-99378-26-1.pdf
|
Скачать | 175.6 КБ | |
|
99378-26: Методика поверки
ГДЯК 464965.034 МП
2026-mp99378-26-1.pdf
|
Скачать | 843.1 КБ |
Описание типа
Назначение
Имитаторы скорости движения ИС-24ДМ (далее по тексту - имитаторы) предназначены для имитации и воспроизведения скорости движения транспортных средств с целью контроля метрологических характеристик радиолокационных измерителей скорости движения, принцип действия которых основан на эффекте Доплера, работающих на частоте 24,15 ГГц.
Описание
Конструктивно имитаторы выполнены в виде компактного моноблока, состоящего из волноводного тракта со смесителем частотного сдвига, усилителем и двумя антеннами (приемной и излучающей), а также синтезатора сигналов и блока управления и индикации.
Принцип действия имитаторов основан на создании частотного сдвига, соответствующего имитируемой скорости, в принимаемом от испытуемого измерителя и излучаемом обратно сигнале. Частотный сдвиг обеспечивается СВЧ смесителем сдвига, управляемым формируемым синтезатором сигналом.
Имитатор имеет один режим работы «Цель» - имитация движения одиночной цели. Установка имитируемых скоростей производится кнопками «Скорость» на панели управления. Встроенный генератор формирует ряд из тринадцати управляющих сигналов на частотах, соответствующих ряду имитируемых скоростей. Значения имитируемых скоростей выводятся на светодиодный индикатор.
Заводской номер наносится на маркировочную табличку, которая располагается на лицевой поверхности корпуса, фотохимическим способом.
Нанесение знака поверки на корпус имитатора не предусмотрено.
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на боковые поверхности корпуса имитатора наклеивается этикетированная пломба. Пломба наносится предприятием-изготовителем в виде наклейки «ПЛОМБУ НЕ НАРУШАТЬ!» из фольгированного полиэтилена на стык корпусных деталей на боковой поверхности с двух сторон, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается.

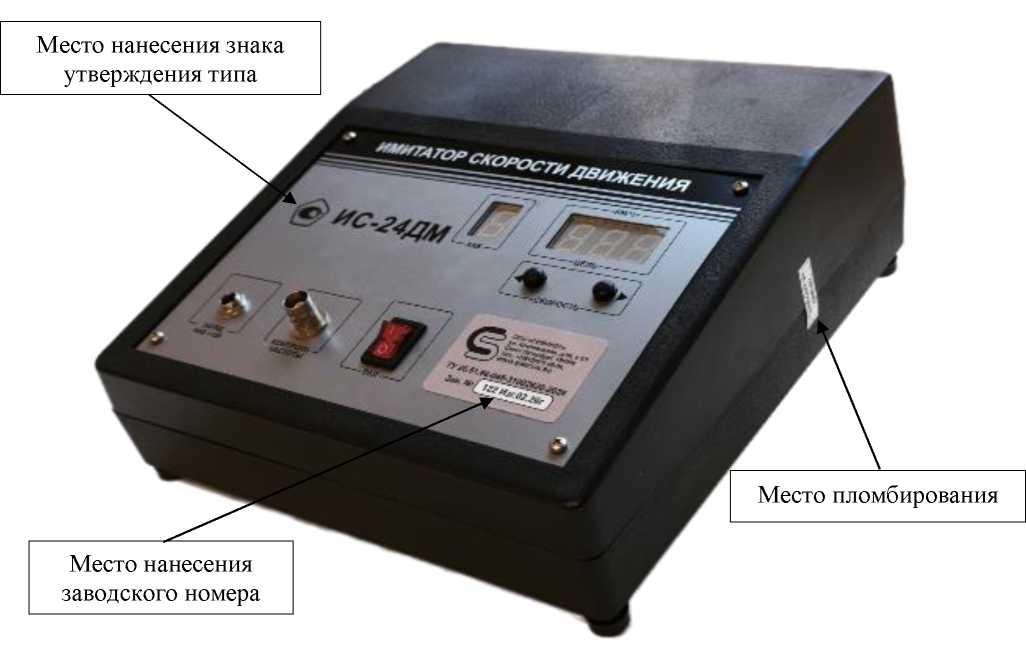

Общий вид, места пломбирования, нанесения знака утверждения типа, заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид имитаторов, места пломбирования, нанесения знака утверждения типа и заводского номера
Пример маркировочной таблички имитаторов представлен на рисунке 2.
ООО «симикон» ул. Арсенальная, д.66, к.3/1 Санкт-Петербург, 195009 Тел.: +7(812)670-09-09, www.simicon.ru
ТУ 26.51.66-049-31002820-2026
Зав. № 122 Изг.02.26г
Рисунок 2 - Маркировочная табличка имитаторов
Программное обеспечение
Метрологически значимое программное обеспечение (далее по тексту - ПО) устанавливается в память микроконтроллера на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция имитаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
!824_ДМ |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.0 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Значения имитируемых скоростей цели, км/ч |
1, 2, 5, 10, 20, 70, 90, 120, 150, 180, 250, 300, 350 |
|
Пределы допускаемой абсолютной погрешности имитации скоростей, км/ч |
±0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение зарядки встроенного аккумулятора от внешнего источника постоянного тока, В |
от 11 до 15 |
|
Время непрерывной работы от встроенного аккумулятора, ч, не менее |
5 |
|
Габаритные размеры, мм, не более: - длина |
220 |
|
- ширина |
230 |
|
- высота |
90 |
|
Масса, кг, не более |
1,2 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность при температуре окружающего воздуха плюс 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на лицевую сторону имитатора металлографическим способом, а также на титульный лист руководства по эксплуатации и формуляр ГДЯК 464965.059 РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Имитаторы скорости движения |
ИС-24ДМ |
1 |
|
Сетевой адаптер питания с кабелем |
- |
1 |
|
Руководство по эксплуатации и формуляр |
ГДЯК 464965.059 РЭ |
1 |
Сведения о методах измерений
приведены в разделе 8 «Подготовка к работе» и разделе 9 «Порядок работы» документа ГДЯК 464965.059 РЭ «Имитатор скорости движения ИС-24ДМ. Руководство по эксплуатации и формуляр».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.66-049-31002820-2026 «Имитатор скорости движения ИС-24ДМ. Технические условия».
