Измерители плотности DMA

Назначение

Измерители плотности DMA (далее - измерители плотности) предназначены для измерений плотности жидкостей.

Измерители плотности модификаций DMA 4002, DMA 4002 СК, DMA 5002, DMA 5002 СК, DMA 6002, DMA 6002 СК могут применяться в качестве рабочих эталонов в соответствии с государственной поверочной схемой для средств измерений плотности.

Описание

Конструктивно измерители плотности выполнены в едином корпусе с чувствительным элементом, электронным блоком, электронным термостатом, сенсорным дисплеем с возможностью подключения принтера для печати отчетов об измерениях, дополнительной клавиатуры и мыши.

Подача пробы жидкости осуществляется либо с помощью шприца, либо с помощью автоподатчика (дополнительная опция).

Принцип определения плотности основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной образцом испытуемой жидкости. Собственные колебания чувствительного элемента поддерживаются с помощью электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается, окончательный результат измерений плотности высвечивается на дисплее.

К данному типу средства измерений относятся следующие модификации: DMA 502, DMA 1002, DMA 1002 Petro, DMA 1102 Petro, DMA 4002, DMA 4002 CK, DMA 4002 P, DMA 5002, DMA 5002 CK, DMA 6002, DMA 6002 CK. Модификации отличаются метрологическими и техническими характеристиками, а также различаются по назначению и системе термостатирования:

- DMA 1002 Petro, DMA 1102 Petro оснащены системой ввода образцов, нагретых до 100 °C;

- DMA 4002 P представляет собой специализированный прибор для определения плотности нефти и нефтепродуктов;

- DMA 4002 CK, DMA 5002 CK, DMA 6002 CK оснащены дополнительным комплектом охлаждения.

На задней стенке корпуса расположена маркировочная табличка, на которую методом лазерной гравировки нанесена информация, содержащая сведения о модификации, заводе-изготовителе, технических характеристиках энергопотребления, годе выпуска, знак утверждения типа, серийный номер и QR-код.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, присваивается каждому отдельному экземпляру измерителя плотности.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид измерителей плотности и маркировочной таблички представлен на рисунках 1 - 6.

Пломбирование измерителей плотности не предусмотрено.

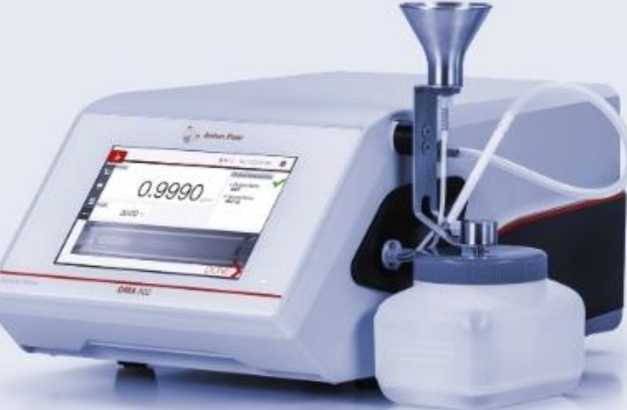

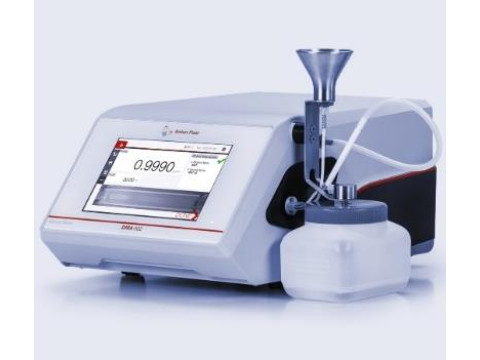

Рисунок 1 - Общий вид измерителей плотности модификации DMA 502

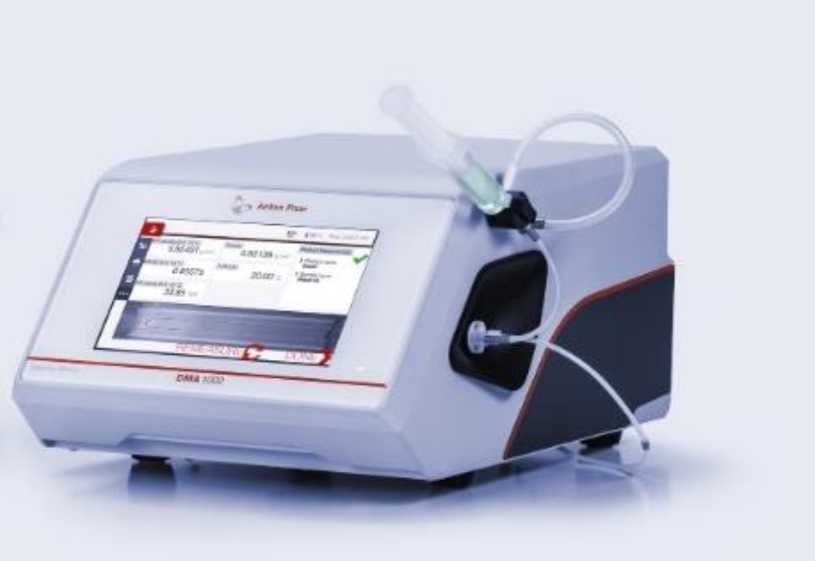

Рисунок 2 - Общий вид измерителей плотности модификаций DMA 1002, DMA 1002 Petro, DMA 1102 Petro

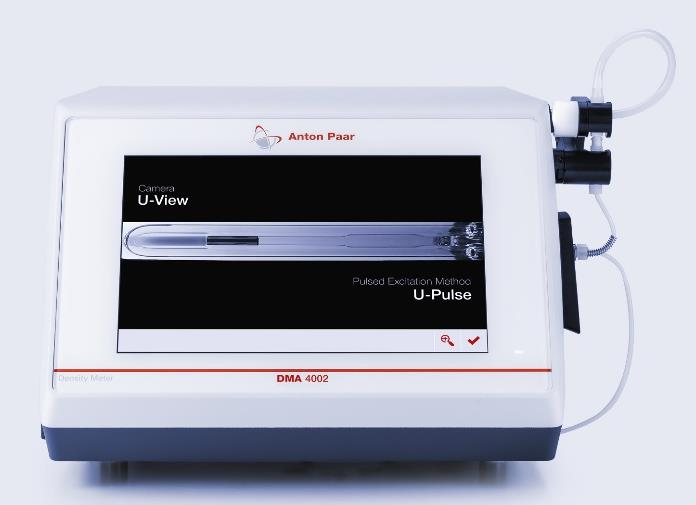

Рисунок 3 - Общий вид измерителей плотности модификаций DMA 4002, DMA 4002 P, DMA 4002 CK

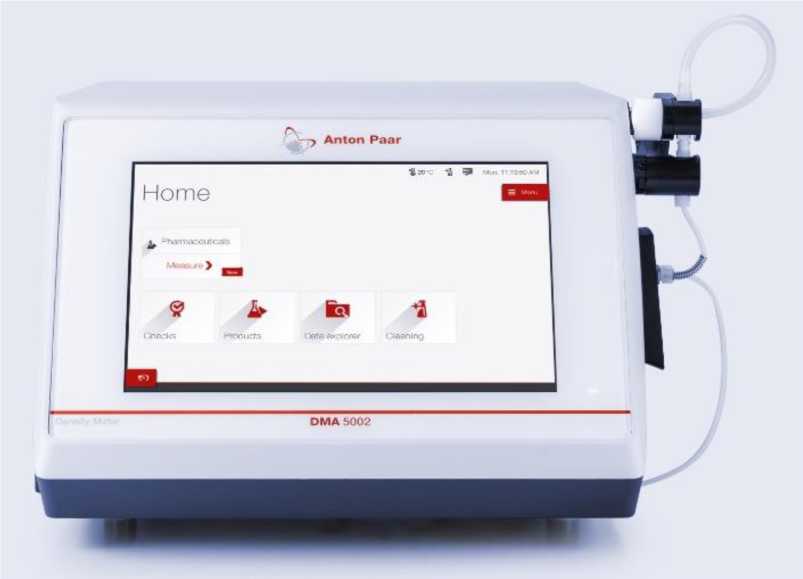

Рисунок 4 - Общий вид измерителей плотности модификаций DMA 5002, DMA 5002 CK

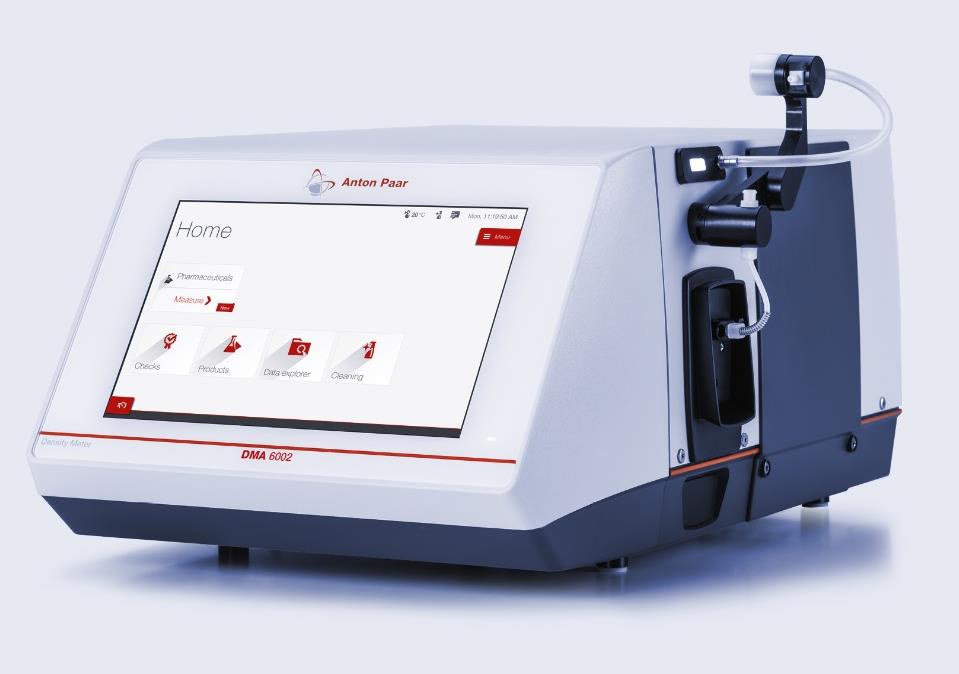

Рисунок 5 - Общий вид измерителей плотности модификаций DMA 6002, DMA 6002 CK

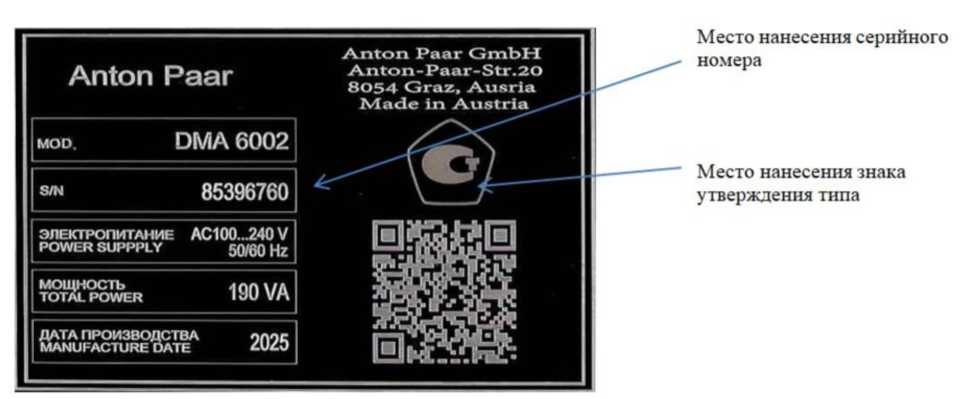

Рисунок 6 - Вид маркировочной таблички

Программное обеспечение

Измерители плотности имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.

ПО устанавливается при изготовлении измерителей плотности.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные ПО

1) «х» - цифра от 0 до 9, не относится к метрологически значимой части

Технические характеристики

аблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится на индивидуальную маркировочную табличку, расположенную на задней панели измерителя плотности согласно рисунку 6, методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в документах «Руководство по эксплуатации. Измерители плотности DMA 502 и DMA 1002», п. 8. «Выполнение измерений», «Руководство по эксплуатации. Измерители плотности DMA 1002 Petro и DMA 1102 Petro», п. 8. «Выполнение измерений», «Руководство по эксплуатации. Измерители плотности DMA 4002, DMA 4002 P, DMA 4002 CK, DMA 5002, DMA 5002 CK, DMA 6002, DMA 6002 CK», п. 8. «Выполнение измерений».

Нормативные документы

Приказ Росстандарта от 01 ноября 2019 г. № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности;

Стандарт предприятия «Измерители плотности DMA».
