Система измерительно-испытательная Profline 2103-240

Номер в ГРСИ РФ: 99389-26
Производитель / заявитель: Фирма "AMETEK CTS GmbH", Швейцария
Скачать
99389-26: Описание типа
2026-99389-26-1.pdf
Скачать 158 КБ
99389-26: Методика поверки РТ-МП-313-551-2026
2026-mp99389-26-1.pdf
Скачать 2.1 MБ
Нет данных о поставщике
Поверка
Система измерительно-испытательная Profline 2103-240 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерительно-испытательная Profline 2103-240 (далее - система) предназначена для измерений напряжения постоянного и переменного тока, силы переменного тока, уровня гармонических составляющих потребляемого техническими средствами (далее - ТС) напряжения и тока, доз фликера.

Информация по Госреестру

Основные данные
Номер по Госреестру 99389-26
Наименование Система измерительно-испытательная
Модель Profline 2103-240
Приказы
№1829 от 10.09.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Единичное
Идентификатор записи ФИФ ОЕИ b6f6e2b6-580f-dacc-8b22-2bf97c3c485c
Испытания
Дата Модель Заводской номер
14.07.2026 1705А01841
Производитель / Заявитель

AMETEK CTS GmbH, ШВЕЙЦАРИЯ, Sternenhofstr. 15, 4153 Reinach

Поверка

Методика поверки / информация о поверке
РТ-МП-313-551-2026 ГСИ. Система измерительно-испытательная Profline 2103-240. Методика поверки (с 10.09.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Актуальность информации 18.10.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Система измерительно-испытательная Profline 2103-240 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

99389-26: Описание типа
2026-99389-26.pdf Файл устарел
Скачать 158 КБ
99389-26: Методика поверки РТ-МП-313-551-2026
2026-mp99389-26.pdf Файл устарел
Скачать 2.1 MБ
99389-26: Описание типа
2026-99389-26-1.pdf
Скачать 158 КБ
99389-26: Методика поверки РТ-МП-313-551-2026
2026-mp99389-26-1.pdf
Скачать 2.1 MБ

Описание типа

Назначение

Система измерительно-испытательная Profline 2103-240 (далее - система) предназначена для измерений напряжения постоянного и переменного тока, силы переменного тока, уровня гармонических составляющих потребляемого техническими средствами (далее - ТС) напряжения и тока, доз фликера.

Описание

К данному типу средства измерений относится система измерительно-испытательная Profline 2103-240, серийный номер 1705А01841.

Конструктивно система состоит из источника питания и интерфейсного устройства, которые выполнены в металлическом корпусе серого цвета, а также компьютера с установленной платой аналого-цифрового преобразователя (далее - АЦП). Составные части системы выполнены в настольном исполнении с возможностью монтажа в стойку. На передней панели интерфейсного устройства расположены клавиша включения/выключения питания, клавиша включения/отключения фликера, разъем для подключения компьютера с установленной платой АЦП, световые индикаторы режимов работы, розетка для подключения испытуемых ТС. На задней панели интерфейсного устройства расположены разъем для подключения питания, разъем для подключения компьютера с установленной платой АЦП, разъем для подключения источника питания. На передней панели источника питания расположены тумблер включения/выключения питания, жидкокристаллический дисплей (далее - ЖК-дисплей) и клавиши управления режимами работы. На задней панели источника питания расположены разъемы для подключения питания, клеммы выходного напряжения и разъем для связи с персональным компьютером через интерфейс RS232, GRIB, USB. Источник питания может работать самостоятельно.

Принцип действия системы основан на преобразовании с помощью АЦП входного напряжения и тока измеряемого сигнала в двоичный код с дальнейшим преобразованием цифрового сигнала с помощью цифрового сигнального микропроцессора. В режиме измерений гармоник применяется алгоритм БПФ (быстрого преобразования Фурье) и определяется уровень гармоник напряжения и тока. В режиме измерений фликера производятся преобразования (фильтрация, демодуляция, усреднения) цифрового сигнала в соответствии с ГОСТ Р 51317.4.15-2012. Система может быть использована для измерений характеристик однофазных ТС.

Принцип действия источника питания системы основан на преобразовании сетевого напряжения в стабилизированные значения напряжения постоянного или переменного тока в широком диапазоне частот с помощью силового каскада, управляемого цифровым сигнальным процессором. Выходные сигналы формируются цифровым сигнальным процессором, который генерирует стабильное выходное напряжение и частоту.

Интерфейсное устройство создает электрический и механический интерфейс между источником питания, испытуемым ТС и обеспечивает необходимое формирование и выделение сигнала для АЦП.

Компьютер с установленной платой АЦП предназначен для измерений напряжения и тока, потребляемого ТС, математической обработки полученных данных, формирования протокола испытаний и управления режимами работы системы.

Источник питания предназначен для электропитания ТС при проведении испытаний по измерению уровня гармонических составляющих тока и доз фликера, а также для проведения испытаний ТС на устойчивость к различным видам сетевых помех. Он обеспечивает синусоидальное с малым коэффициентом гармоник стабильное выходное напряжение, нормированный выходной импеданс и обеспечивает формирование сигналов заданной формы.

Кроме того, источник питания позволяет проводить испытания ТС на устойчивость к искажениям сети по ГОСТ IEC 61000-4-13-2016, ГОСТ IEC 61000-4-14-2016, ГОСТ IEC 61000-4-17-2015, ГОСТ IEC 61000-4-27-2016, ГОСТ IEC 61000-4-28-2016, ГОСТ IEC 61000-4-29-2016, ГОСТ IEC 61000-4-34-2016.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на переднюю панель системы.

Общий вид системы и место нанесения знака поверки представлены на рисунке 1.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на шильдик, наклеиваемый на боковую панель системы в месте, указанном на рисунке 2.

Место пломбирования от несанкционированного доступа указано на рисунке 3.

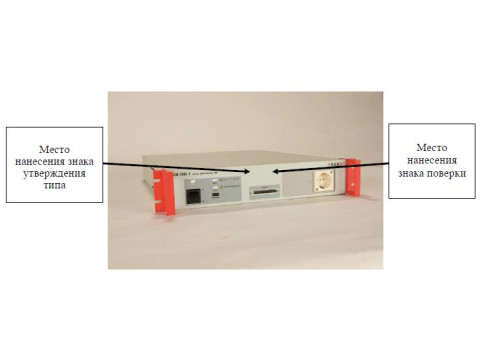

Рисунок 1 - Общий вид системы

Место нанесения серийного номера

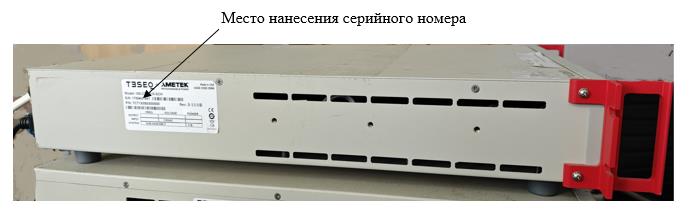

Рисунок 2 - Место нанесения серийного номера системы

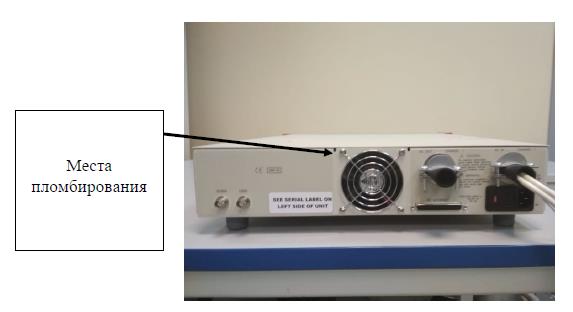

Рисунок 3 - Место пломбирования от несанкционированного доступа

Программное обеспечение

Внешнее программное обеспечение (далее - ПО) устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления системой, сбора, хранения и представления информации пользователю в удобном виде.

Управление режимами работы и настройками системы осуществляется с помощью внутреннего ПО, которое встроено в защищенную от записи память микропроцессора, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.

Внутреннее ПО реализовано аппаратно и является метрологически значимым.

Внутреннее ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WIN 2100v4

Номер версии (идентификационный номер) ПО, не ниже

4.34

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

_

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного и переменного тока, В

от 0,1 до 312,0

Диапазон частот измеряемого напряжения переменного тока, Гц

от 1 до 2000

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В

±(0,002-U + 0,15+(0,002-F))

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,002-U + 0,15)

Диапазон измерений силы переменного тока, А

от 0,001 до 22,000

Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А

±(0,002 •I + 0,002 -Тп)

Диапазон измеряемых гармонических составляющих напряжения и тока

от 2 до 40

Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения и тока, %

±5

Диапазон измерений доз фликера в единицах порога восприимчивости

от 0,2 до 10,0

Пределы допускаемой относительной погрешности измерений доз фликера, %

±5

Примечание:

U - измеряемое напряжение, В

F - частота напряжения переменного тока, Гц

I - измеряемый ток, А;

1п - максимальное значение предела измерений, А.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 198 до 242 от 49 до 51

Потребляемая мощность, В-А, не более

4000

Габаритные размеры (длинахширинахвысота), мм, не более

483х610х267

Масса, кг, не более

33

Рабочие условия применения:

- температура окружающего среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84 до 106

Знак утверждения типа

наносится типографским способом на шильдик, наклеиваемый на переднюю панель системы, и на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество шт./экз.

Система измерительно-испытательная в составе:

Profline 2103-240

1

АЦП

1

Компьютер

1

Набор соединительных кабелей

1

Диск с программным обеспечением

1

Руководство по эксплуатации

1

Сведения о методиках (методах измерений) приведены в разделах:

- 5 «Испытания на устойчивость к гармоническим составляющим»;

- 6 «Испытания на соответствие нормам фликера»;

- 7 «МЭК 61000-4-11 Испытания на устойчивость к провалам и изменениям напряжения электропитания»;

- 8 «МЭК 61000-4-13 Испытания на устойчивость к гармоникам и интергармоникам»;

- 9 «МЭК 61000-4-14 Испытания на устойчивость к колебаниям напряжения электропитания»;

- 10 «МЭК 61000-4-17 Испытания на устойчивость к пульсациям напряжения электропитания постоянного тока»;

- 11 «МЭК 61000-4-27p Испытания на устойчивость к несимметричным напряжениям»;

- 12 «МЭК 61000-4-28 Испытания на устойчивость к изменениям частоты питающего напряжения; руководства по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».
