Система измерений количества и параметров природного газа Тазовского НГКМ

Назначение

Система измерений количества и параметров природного газа Тазовского НГКМ (далее - СИКГ) предназначена для автоматизированных измерений объемного расхода и объема природного газа (далее - ПГ), приведенных к стандартным условиям (к температуре 20 °С и абсолютному давлению 0,101325 МПа), отображения, регистрации и архивирования результатов измерений количества газа, подлежащего сдаче потребителю в АГРС «Урожай-17».

Описание

Конструктивно СИКГ состоит из четырех измерительных линий (ИЛ-1, ИЛ-2, ИЛ-3, ИЛ-4) и системы сбора и обработки информации (СОИ).

Принцип действия системы измерений основан на использовании косвенного метода динамических измерений объемного расхода и объема ПГ, приведенных к стандартным условиям, по результатам измерений при рабочих условиях объемного расхода, температуры и давления ПГ.

В состав каждой измерительной линии входит основное средство измерений:

- расходомер-счетчик ультразвуковой ИРВИС-Ультра (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений, далее - регистрационный номер, 74731-19), (далее - расходомер).

В состав СИКГ входят показывающие средства измерения температуры точки росы по воде и углеводородам, давления и температуры ПГ, применяемые для контроля технологических режимов работы СИКГ.

Состав и технологическая схема системы измерения обеспечивают выполнение следующих функций:

- автоматизированное измерение и индикацию значения объемного расхода ПГ;

- автоматизированное измерение, индикацию значений и сигнализацию предельных значений технологических параметров рабочей среды;

- автоматическое определение (вычисление) расхода и количества ПГ, приведенного к стандартным условиям;

- визуальное отображение, регистрацию и архивирование информации о значениях измеряемых параметров, расхода и количества ПГ, приведенных к стандартным условиям, и состоянии средств измерений;

- формирование, хранение и печать отчетов, передачу данных на верхний уровень ПО.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: основной и резервный комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13), (далее - ИВК АБАК+), контроллер логический программируемый ПЛК 200 (регистрационный номер 84822-22), (далее - ПЛК) и автоматизированное рабочее место (далее - АРМ) оператора. Программное обеспечение (далее - ПО) ИВК АБАК+ осуществляет обработку сигналов с первичных преобразователей средств измерений, вычисление физико-химических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГОСТ 30319.3-2015, расчет объема ПГ, приведенного к стандартным условиям, передачу информации ПО АРМ оператора.

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКГ.

Заводской номер 775, в виде цифрового обозначения, состоящий из арабских цифр, нанесен на маркировочную табличку лазерным методом. Маркировочная табличка расположена слева от входной двери в СИКГ. Нанесение знака поверки на СИКГ не предусмотрено.

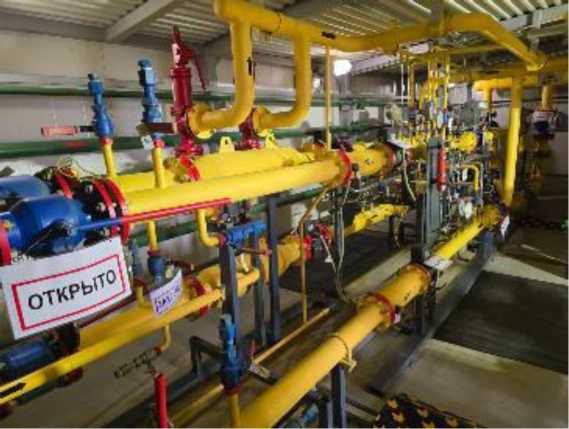

Общий вид СИКГ представлен на рисунке 1.

Рисунок 1 - Общий вид СИКГ

Программное обеспечение

ПО СИКГ разделено на два структурных уровня - верхний и нижний. К нижнему уровню относится ПО ИВК АБАК+ и ПО ПЛК. В ИВК АБАК+ передаются измеренные расходомерами значения давления, температуры и объемного расхода ПГ в рабочих условиях. ПО ИВК АБАК+ выполняет функцию вычисления объемного расхода ПГ в стандартных условиях, формирует отчет о физико-химических параметрах ПГ и передает его на верхний уровень ПО. Примененные специальные средства защиты ПО ИВК АБАК+ в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных. ПО ПЛК предназначено для получения диагностической информации, не участвующей в учетнорасчетных операциях. К ПО верхнего уровня относится ПО АРМ оператора. ПО ПЛК и ПО АРМ оператора - метрологически незначимая часть ПО СИКГ.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Идентификационные данные ПО ИВК АБАК+ приведены в таблице 1.

Таблица 1 - Идентификационные данные ИВК АБАК+

Продолжение таблицы 1

Продолжение таблицы 1

Технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

Продолжение таблицы 3

аблица 4 - Показатели надежности СИКГ

Знак утверждения типа

на титульный лист руководства по эксплуатации типографским способом.

Комплектность

аблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «ГСИ. Методика измерений объемного расхода и объема природного газа системой измерений количества и параметров природного газа Тазовского НГКМ», свидетельство об аттестации № RA.RU.314707/12013-26 от 23.03.2026.

Нормативные документы

Постановление Правительства РФ от 16.11.2020 №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.7.1);

Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».
