Колбы мерные Supertek
| Номер в ГРСИ РФ: | 99392-26 |
|---|---|
| Категория: | Колбы измерительные |
| Производитель / заявитель: | Shiv Dial Sud & Sons, ИНДИЯ |
Колбы мерные Supertek (далее - колбы) предназначены для измерений объема жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99392-26 | ||||||||||||||||||||||||
| Действует | по 11.09.2031 | ||||||||||||||||||||||||
| Наименование | Колбы мерные | ||||||||||||||||||||||||
| Модель | Supertek | ||||||||||||||||||||||||
| Приказы |
№1843 от
11.09.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 490f9da6-23ff-27a0-bee6-7ac92f088626 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Shiv Dial Sud & Sons, ИНДИЯ, Plot No. 333, HSIIDС Industrial Growth Centre, Saha, Distt. Ambala Cantt, Haryana
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-172-25 ГСИ. Колбы мерные Supertek. Методика поверки
(с 11.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99392-26: Описание типа
2026-99392-26.pdf
|
Скачать | 212.9 КБ | |
|
99392-26: Методика поверки
МП-НИЦЭ-172-25
2026-mp99392-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Колбы мерные Supertek (далее - колбы) предназначены для измерений объема жидкости.
Описание
Принцип действия колб основан на измерении объема при заполнении колб жидкостью до отметки номинальной вместимости, нанесенной на горловину колб. Измерение объема происходит по нижнему краю мениска.
Конструктивно колбы представляют собой стеклянную или пластиковую емкость со слегка вогнутым дном, грушевидным основанием и длинной узкой цилиндрической горловиной, на которую нанесена отметка номинальной вместимости колб. Стекло может быть прозрачным неокрашенным или прозрачным с янтарным оттенком. В зависимости от исполнения колбы изготавливаются с пластиковой или стеклянной пробкой. Колбы являются вымеряемыми на наливной объем. Стандартной температурой, при которой нормированы значения номинальной вместимости, является температура плюс 20 °С. Колбы отградуированы по нижнему краю мениска. Колбы изготавливаются класса А.
Колбы выпускаются с различными габаритными размерами, значениями номинальной вместимости, пределами допускаемой абсолютной погрешности номинальной вместимости, цветом стекла, и имеют различные каталожные номера. Каталожный номер указывается в паспорте на колбу.
Серийный номер наносится на колбу любым технологическим способом в виде цифрового кода.
Общий вид колб представлен на рисунке 1. Вид сбоку колб с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 2. Нанесение знака поверки на колбы не предусмотрено. Пломбирование колб не предусмотрено.
Место нанесения знака утверждения типа
а) колбы с каталожным номером
22.401.XXXX-VX и 11.401.XXXX-VX
б) колбы с каталожным номером
22.402.XXXX-VX и 11.402.XXXX-VX
в) колбы с каталожным номером
22.403.XXXX-VX и 11.403.XXXX-VX
г) колбы с каталожным номером
22.404.XXXX-CT и 11.404.XXXX-VX
д) колбы с каталожным номером
22.405.XXXX-VX и 11.405.XXXX-VX
е) колбы с каталожным номером
22.410.XXXX-VX и 11.410.XXXX-VX
ж) колбы с каталожным номером CH11077A/X-VX
з) колбы с каталожным номером CH11077D/X-VX

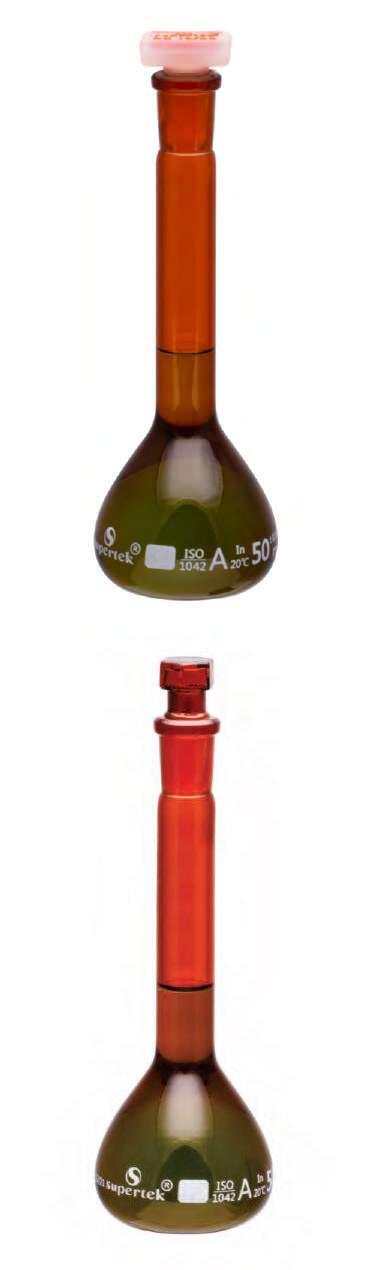

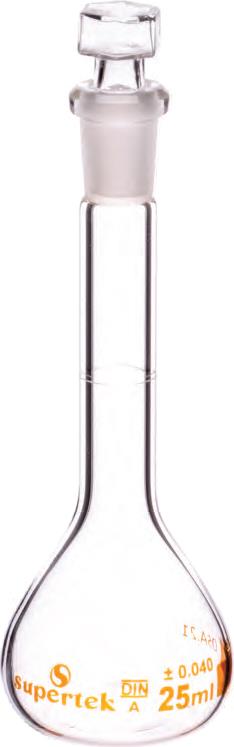

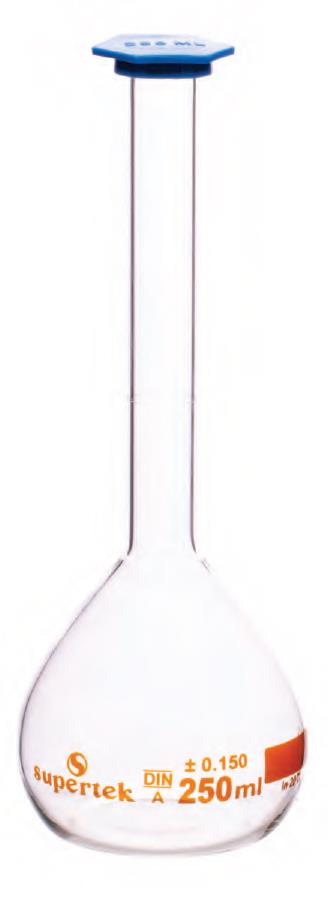

Рисунок 1 - Общий вид колб мерных Supertek

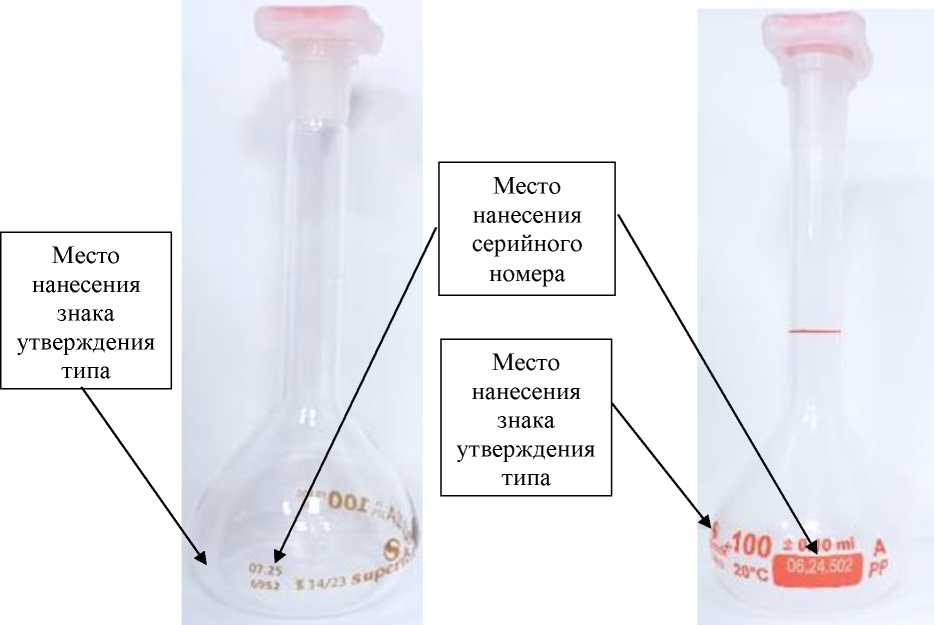

Рисунок 2 - Вид сбоку колб с указанием мест нанесения знака утверждения типа и серийного номера на примере колб с каталожными номерами 22.402.0100-VX и CH11077D/3-VX
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Каталожный номер |
Номинальная вместимость, мл |
Пределы допускаемой абсолютной погрешности номинальной вместимости, мл |
Диаметр сферической части колбы, мм |
Высота колбы, мм |
Обозначение конуса |
|
11.401.0050-VX |
50 |
±0,060 |
50 |
140 |
- |
|
11.401.0100-VX |
100 |
±0,100 |
60 |
170 |
- |
|
11.401.0200-VX |
200 |
±0,150 |
75 |
210 |
- |
|
11.401.0250-VX |
250 |
±0,150 |
80 |
220 |
- |
|
11.401.0500-VX |
500 |
±0,250 |
100 |
260 |
- |
|
11.401.1000-VX |
1000 |
±0,400 |
125 |
300 |
- |
|
22.401.0050-VX |
50 |
±0,060 |
50 |
140 |
- |
|
22.401.0100-VX |
100 |
±0,100 |
60 |
170 |
- |
|
22.401.0200-VX |
200 |
±0,150 |
75 |
210 |
- |
|
22.401.0250-VX |
250 |
±0,150 |
80 |
220 |
- |
|
22.401.0500-VX |
500 |
±0,250 |
100 |
260 |
- |
|
22.401.1000-VX |
1000 |
±0,400 |
125 |
300 |
- |
|
11.402.0001-VX |
1 |
±0,025 |
13 |
65 |
7/16 |
|
11.402.0002-VX |
2 |
±0,025 |
17 |
70 |
7/16 |
|
11.402.0005N-VX |
5 |
±0,025 |
22 |
70 |
7/16 |
|
11.402.0005W-VX |
5 |
±0,040 |
22 |
70 |
10/19 |
|
11.402.0010N-VX |
10 |
±0,025 |
27 |
90 |
7/16 |
|
11.402.0010W-VX |
10 |
±0,040 |
27 |
90 |
10/19 |
|
11.402.0020-VX |
20 |
±0,040 |
39 |
110 |
10/19 |
|
11.402.0025-VX |
25 |
±0,040 |
40 |
110 |
10/19 |
|
11.402.0050-VX |
50 |
±0,060 |
50 |
140 |
12/21 |
|
11.402.0100-VX |
100 |
±0,100 |
60 |
170 |
14/23 |
|
11.402.0200-VX |
200 |
±0,150 |
75 |
210 |
14/23 |
|
11.402.0250-VX |
250 |
±0,150 |
80 |
220 |
14/23 |
|
11.402.0500-VX |
500 |
±0,250 |
100 |
260 |
19/26 |
|
11.402.1000-VX |
1000 |
±0,400 |
125 |
300 |
24/29 |
|
11.402.2000-VX |
2000 |
±0,600 |
160 |
370 |
29/32 |
|
11.402.5000-VX |
5000 |
±1,200 |
215 |
475 |
34/35 |
|
22.402.0001-VX |
1 |
±0,025 |
13 |
65 |
7/16 |
|
22.402.0002-VX |
2 |
±0,025 |
17 |
70 |
7/16 |
|
22.402.0005N-VX |
5 |
±0,025 |
22 |
70 |
7/16 |
|
22.402.0005W-VX |
5 |
±0,040 |
22 |
70 |
10/19 |
|
22.402.0010N-VX |
10 |
±0,025 |
27 |
90 |
7/16 |
|
22.402.0010W-VX |
10 |
±0,040 |
27 |
90 |
10/19 |
|
22.402.0020-VX |
20 |
±0,040 |
39 |
110 |
10/19 |
|
22.402.0025-VX |
25 |
±0,040 |
40 |
110 |
10/19 |
|
22.402.0050-VX |
50 |
±0,060 |
50 |
140 |
12/21 |
|
22.402.0100-VX |
100 |
±0,100 |
60 |
170 |
14/23 |
|
22.402.0200-VX |
200 |
±0,150 |
75 |
210 |
14/23 |
|
Каталожный номер |
Номинальная вместимость, мл |
Пределы допускаемой абсолютной погрешности номинальной вместимости, мл |
Диаметр сферической части колбы, мм |
Высота колбы, мм |
Обозначение конуса |
|
22.402.0250-VX |
250 |
±0,150 |
80 |
220 |
14/23 |
|
22.402.0500-VX |
500 |
±0,250 |
100 |
260 |
19/26 |
|
22.402.1000-VX |
1000 |
±0,400 |
125 |
300 |
24/29 |
|
22.402.2000-VX |
2000 |
±0,600 |
160 |
370 |
29/32 |
|
22.402.5000-VX |
5000 |
±1,200 |
215 |
475 |
34/35 |
|
11.403.0005W-VX |
5 |
±0,040 |
22 |
70 |
10/19 |
|
11.403.0010W-VX |
10 |
±0,040 |
27 |
90 |
10/19 |
|
11.403.0020-VX |
20 |
±0,040 |
39 |
110 |
10/19 |
|
11.403.0025-VX |
25 |
±0,040 |
40 |
110 |
10/19 |
|
11.403.0050-VX |
50 |
±0,060 |
50 |
140 |
12/21 |
|
11.403.0100-VX |
100 |
±0,100 |
60 |
170 |
14/23 |
|
11.403.0200-VX |
200 |
±0,150 |
75 |
210 |
14/23 |
|
11.403.0250-VX |
250 |
±0,150 |
80 |
220 |
14/23 |
|
11.403.0500-VX |
500 |
±0,250 |
100 |
260 |
19/26 |
|
11.403.1000-VX |
1000 |
±0,400 |
125 |
300 |
24/29 |
|
11.403.2000-VX |
2000 |
±0,600 |
160 |
370 |
29/32 |
|
11.403.5000-VX |
5000 |
±1,200 |
215 |
475 |
34/35 |
|
22.403.0005W-VX |
5 |
±0,040 |
22 |
70 |
10/19 |
|
22.403.0010W-VX |
10 |
±0,040 |
27 |
90 |
10/19 |
|
22.403.0020-VX |
20 |
±0,040 |
39 |
110 |
10/19 |
|
22.403.0025-VX |
25 |
±0,040 |
40 |
110 |
10/19 |
|
22.403.0050-VX |
50 |
±0,060 |
50 |
140 |
12/21 |
|
22.403.0100-VX |
100 |
±0,100 |
60 |
170 |
14/23 |
|
22.403.0200-VX |
200 |
±0,150 |
75 |
210 |
14/23 |
|
22.403.0250-VX |
250 |
±0,150 |
80 |
220 |
14/23 |
|
22.403.0500-VX |
500 |
±0,250 |
100 |
260 |
19/26 |
|
22.403.1000-VX |
1000 |
±0,400 |
125 |
300 |
24/29 |
|
22.403.2000-VX |
2000 |
±0,600 |
160 |
370 |
29/32 |
|
22.403.5000-VX |
5000 |
±1,200 |
215 |
475 |
34/35 |
|
11.404.0001-VX |
1 |
±0,025 |
13 |
65 |
7/16 |
|
11.404.0002-VX |
2 |
±0,025 |
17 |
70 |
7/16 |
|
11.404.0005N-VX |
5 |
±0,025 |
22 |
70 |
7/16 |
|
11.404.0005W-VX |
5 |
±0,040 |
22 |
70 |
10/19 |
|
11.404.0010N-VX |
10 |
±0,025 |
27 |
90 |
7/16 |
|
11.404.0010W-VX |
10 |
±0,040 |
27 |
90 |
10/19 |
|
11.404.0020-VX |
20 |
±0,040 |
39 |
110 |
10/19 |
|
11.404.0025-VX |
25 |
±0,040 |
40 |
110 |
10/19 |
|
11.404.0050-VX |
50 |
±0,060 |
50 |
140 |
12/21 |
|
11.404.0100-VX |
100 |
±0,100 |
60 |
170 |
14/23 |
|
11.404.0200-VX |
200 |
±0,150 |
75 |
210 |
14/23 |
|
11.404.0250-VX |
250 |
±0,150 |
80 |
220 |
14/23 |
|
Каталожный номер |
Номинальная вместимость, мл |
Пределы допускаемой абсолютной погрешности номинальной вместимости, мл |
Диаметр сферической части колбы, мм |
Высота колбы, мм |
Обозначение конуса |
|
11.404.0500-VX |
500 |
±0,250 |
100 |
260 |
19/26 |
|
11.404.1000-VX |
1000 |
±0,400 |
125 |
300 |
24/29 |
|
11.404.2000-VX |
2000 |
±0,600 |
160 |
370 |
29/32 |
|
22.404.0001-VX |
1 |
±0,025 |
13 |
65 |
7/16 |
|
22.404.0002-VX |
2 |
±0,025 |
17 |
70 |
7/16 |
|
22.404.0005N-VX |
5 |
±0,025 |
22 |
70 |
7/16 |
|
22.404.0005W-VX |
5 |
±0,040 |
22 |
70 |
10/19 |
|
22.404.0010N-VX |
10 |
±0,025 |
27 |
90 |
7/16 |
|
22.404.0010W-VX |
10 |
±0,040 |
27 |
90 |
10/19 |
|
22.404.0020-VX |
20 |
±0,040 |
39 |
110 |
10/19 |
|
22.404.0025-VX |
25 |
±0,040 |
40 |
110 |
10/19 |
|
22.404.0050-VX |
50 |
±0,060 |
50 |
140 |
12/21 |
|
22.404.0100-VX |
100 |
±0,100 |
60 |
170 |
14/23 |
|
22.404.0200-VX |
200 |
±0,150 |
75 |
210 |
14/23 |
|
22.404.0250-VX |
250 |
±0,150 |
80 |
220 |
14/23 |
|
22.404.0500-VX |
500 |
±0,250 |
100 |
260 |
19/26 |
|
22.404.1000-VX |
1000 |
±0,400 |
125 |
300 |
24/29 |
|
22.404.2000-VX |
2000 |
±0,600 |
160 |
370 |
29/32 |
|
22.405.0005W-VX |
5 |
±0,040 |
22 |
70 |
10/19 |
|
22.405.0010W-VX |
10 |
±0,040 |
27 |
90 |
10/19 |
|
22.405.0020-VX |
20 |
±0,040 |
39 |
110 |
10/19 |
|
22.405.0025-VX |
25 |
±0,040 |
40 |
110 |
10/19 |
|
22.405.0050-VX |
50 |
±0,060 |
50 |
140 |
12/21 |
|
22.405.0100-VX |
100 |
±0,100 |
60 |
170 |
14/23 |
|
22.405.0200-VX |
200 |
±0,150 |
75 |
210 |
14/23 |
|
22.405.0250-VX |
250 |
±0,150 |
80 |
220 |
14/23 |
|
22.405.0500-VX |
500 |
±0,250 |
100 |
260 |
19/26 |
|
22.405.1000-VX |
1000 |
±0,400 |
125 |
300 |
24/29 |
|
22.405.2000-VX |
2000 |
±0,600 |
160 |
370 |
29/32 |
|
22.410.0020-VX |
20 |
±0,060 |
39 |
110 |
12/21 |
|
22.410.0025-VX |
25 |
±0,060 |
40 |
110 |
12/21 |
|
22.410.0050-VX |
50 |
±0,100 |
50 |
140 |
14/23 |
|
22.410.0100-VX |
100 |
±0,150 |
60 |
170 |
19/26 |
|
22.410.0200-VX |
200 |
±0,200 |
75 |
210 |
19/26 |
|
22.410.1000-VX |
1000 |
±0,600 |
125 |
300 |
29/32 |
|
CH11077A/1-VX |
25 |
±0,040 |
40 |
109 |
10/19 |
|
CH11077A/2-VX |
50 |
±0,060 |
51 |
140 |
12/21 |
|
CH11077A/3-VX |
100 |
±0,100 |
62 |
169 |
14/23 |
|
CH11077A/4-VX |
250 |
±0,150 |
84 |
227 |
19/26 |
|
CH11077A/5-VX |
500 |
±0,250 |
105 |
262 |
19/26 |
|
CH11077A/6-VX |
1000 |
±0,400 |
126 |
301 |
24/29 |
|
Каталожный номер |
Номинальная вместимость, мл |
Пределы допускаемой абсолютной погрешности номинальной вместимости, мл |
Диаметр сферической части колбы, мм |
Высота колбы, мм |
Обозначение конуса |
|
CH11077D/1-VX |
25 |
±0,040 |
40 |
109 |
10/19 |
|
CH11077D/2-VX |
50 |
±0,060 |
51 |
140 |
12/21 |
|
CH11077D/3-VX |
100 |
±0,100 |
62 |
169 |
14/23 |
|
CH11077D/4-VX |
250 |
±0,150 |
84 |
227 |
19/26 |
|
CH11077D/5-VX |
500 |
±0,250 |
105 |
262 |
19/26 |
|
CH11077D/6-VX |
1000 |
±0,400 |
126 |
301 |
24/29 |
Знак утверждения типа
наносится на паспорт типографским способом и на колбу любым технологическим способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колба мерная |
Supertek |
количество по заказу |
|
Пробка |
- |
1 шт. |
|
Паспорт |
- |
1 экз.* |
|
Коробка упаковочная с указанием каталожного номера колб |
- |
1 шт. |
|
* На партию, поставляемую в один адрес. | ||
Сведения о методах измерений
приведены в п. 2.2 раздела 2 «Основные метрологические и технические характеристики» паспорта.
Нормативные документы
Приказ Росстандарта от 19.05.2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости»;
«Колбы мерные Supertek. Стандарт предприятия».
