Резервуар горизонтальный стальной цилиндрический РГС-20
| Номер в ГРСИ РФ: | 99396-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Транснефть-Урал", г. Уфа |
|
99396-26: Описание типа
2026-99396-26.pdf
|
Скачать | 148.4 КБ |
Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объёма нефтепродуктов, а также их приёма, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99396-26 | ||||||
| Наименование | Резервуар горизонтальный стальной цилиндрический | ||||||
| Модель | РГС-20 | ||||||
| Приказы |
№1843 от
11.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 28458777-57e4-2fd8-9494-d7acaffcdaa8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть – Урал», РОССИЯ, 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 11.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99396-26: Описание типа
2026-99396-26.pdf
|
Скачать | 148.4 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объёма нефтепродуктов, а также их приёма, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтепродуктами до определённого уровня, соответствующего объёму согласно градуировочной таблице.
Резервуар представляет собой стальную горизонтальную конструкцию с днищами, состоящую из двух секций по 10 м3. Секции разделены между собой перегородкой. Резервуар расположен в составе контейнерной автозаправочной станции.
Заполнение и выдача нефтепродуктов осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 1 расположен по адресу: 456664, Россия, Челябинская область, Еткульский район, с. Еткуль, ЛПДС «Еткуль».
Заводской номер нанесен типографским способом в виде цифрового кода на маркировочную табличку, расположенную на корпусе контейнерной автозаправочной станции.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

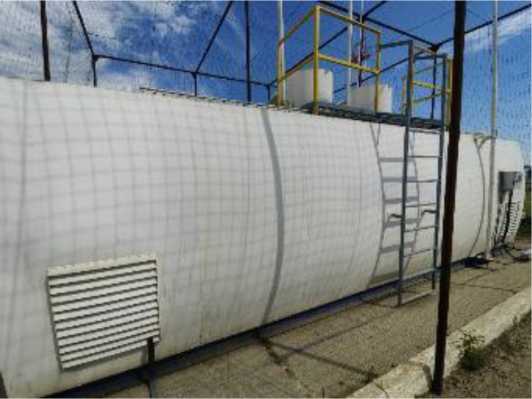

Внешний вид резервуара в составе контейнерной автозаправочной станции представлен на рисунке 1.
Рисунок 1 - Внешний вид резервуара в составе контейнерной автозаправочной станции
Место нанесения заводского номера резервуара представлено на рисунке 2.
Рисунок 2 - Место нанесения заводского номера резервуара
Замерные люки резервуара представлены на рисунке 3.
Рисунок 3 - Замерные люки резервуара
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Секция 1 |
10 |
|
Секция 2 |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
± 0,25 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +40 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-20 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объёма жидкости и вместимости».
