Системы мониторинга беспроводные BH306-12
| Номер в ГРСИ РФ: | 99403-26 |
|---|---|
| Производитель / заявитель: | Beijing Bohua Xinzhi Technology, Inc., Китай |
Системы мониторинга беспроводные ВН306-12 (далее - системы) предназначены для измерений виброускорения и температуры твердых тел.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99403-26 | |||||||||
| Действует | по 11.09.2031 | |||||||||
| Наименование | Системы мониторинга беспроводные | |||||||||
| Модель | BH306-12 | |||||||||
| Модификации |
ВН306-12-А-В-С-D-E, где: А – тип передачи данных (1 - Cat1, 2 - Zigbee); В – тип датчика (1 - MEMS, 2 - пьезодатчик); С – защита от магнитного потока (1 - защищенные, 0 - не защищенные); D – наличие встроенного микрофона (1 - встроенный микрофон, 0 - без микрофона); Е – выносной датчик (1 - выносной датчик, 0 - моноблочный). |
|||||||||
| Приказы |
№1843 от
11.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | eeb48e83-7c0d-c1ff-8f82-668571823afd | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Beijing Bohua Xinzhi Technology, Inc., КИТАЙ, Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1773-204-2025 ГСИ. Системы мониторинга беспроводные BH306-12. Методика поверки
(с 11.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99403-26: Описание типа
2026-99403-26.pdf
|
Скачать | 172.4 КБ | |
|
99403-26: Методика поверки
РТ-МП-1773-204-2025
2026-mp99403-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Системы мониторинга беспроводные ВН306-12 (далее - системы) предназначены для измерений виброускорения и температуры твердых тел.
Описание
Принцип действия систем основан на измерении виброускорения и температуры при помощи встроенных акселерометра и датчика температуры, обработке и преобразования измеренных сигналов в цифровой код и передачи измерительной информации по протоколу беспроводной передачи данных.
Конструктивно системы состоят из трехосевого акселерометра и встроенного цифрового датчика температуры, выполненных по технологии Mems, и микроконтроллера, заключенных в единый корпус, а также вспомогательного оборудования, служащего для беспроводной передачи данных на персональный компьютер или мобильное устройство.
Питание систем осуществляется от нескольких аккумуляторных батарей.
Системы мониторинга беспроводные ВН306-12 выпускаются в следующих исполнениях:
BH306-12-A-B-C-D-E
где:
А - тип передачи данных (1 - Cat1, 2 - Zigbee);
В - тип датчика (1 - MEMS, 2 - пьезодатчик)
С - защита от магнитного потока (1 - защищенные, 0 - не защищенные);
D - наличие встроенного микрофона (1 - встроенный микрофон, 0 - без микрофона);
Е - выносной датчик (1 - выносной датчик, 0 - моноблочный).
Общий вид систем мониторинга беспроводных ВН306-12 представлен на рисунках 1 и 2. Пломбирование систем не предусмотрено.
Заводской номер в цифро-буквенном (для исполнения ВН306-12-1) или цифровом (для исполнения ВН306-12-2) формате наносится на корпус акселерометра и на корпус вспомогательного оборудования методом лазерной печати.
Нанесение знака поверки на средство измерений не предусмотрено.

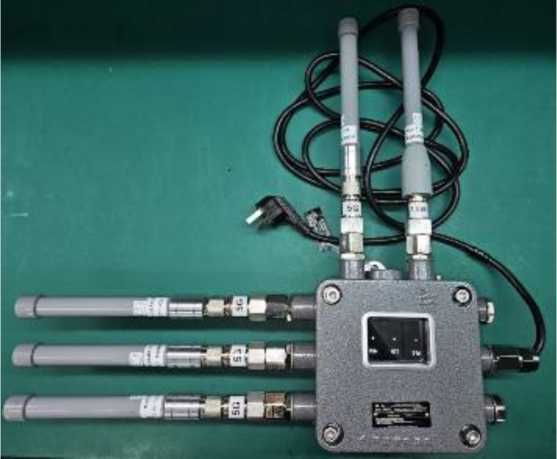

Рисунок 2 - Общий вид вспомогательного оборудования из состава систем мониторинга беспроводных ВН306-12

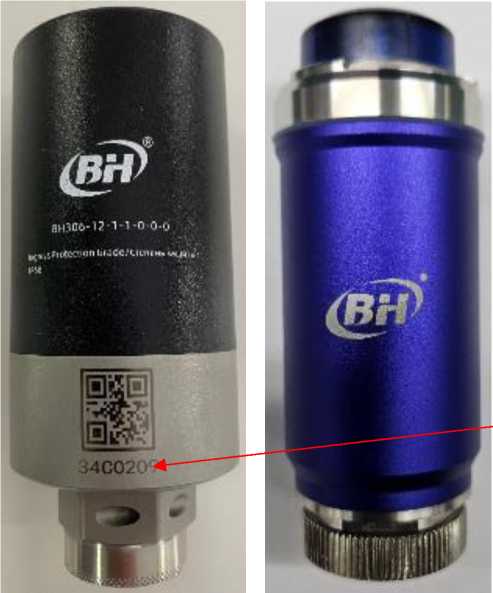

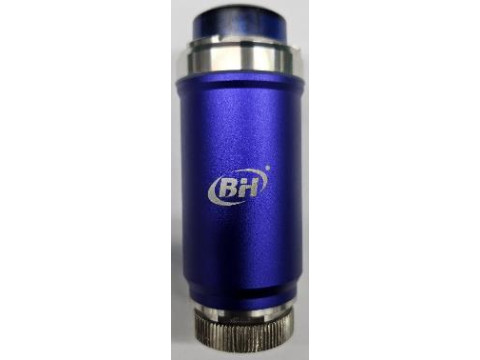

Рисунок 1 - Общий вид акселерометров из состава систем мониторинга беспроводных
ВН306-12

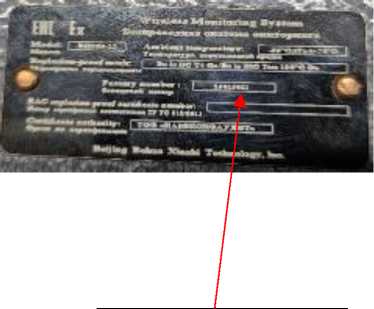

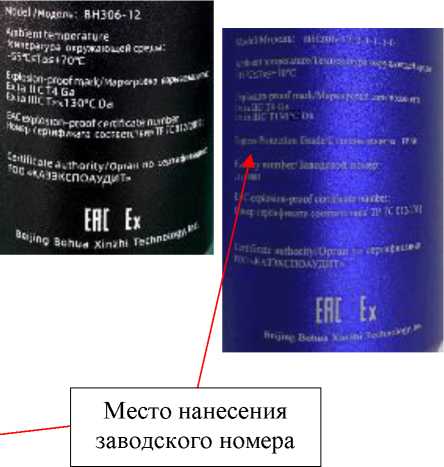

Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) систем ВН306-12 служит для обработки (встроенное ПО) и визуализации (внешнее ПО) информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО систем ВН306-12
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
BH306-12 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.1.11 |
|
Идентификационное наименование внешнего ПО |
Machinery Health Management System |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.1.1.11 |
|
Протоколы передачи данных |
MQTT, BLE5.1 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ВН306-12-1 |
ВН306-12-2 | |
|
Диапазон измерений амплитудных значений виброускорения, м/с2: - по оси Z - по оси X и Y |
от 0,1 до 500 от 0,1 до 160 | |
|
Диапазоны рабочих частот, Гц: - по оси Z (моноблочное исполнение) - по оси X и Y (моноблочное исполнение) - по оси Z (с выносным датчиком) - по оси X и Y (с выносным датчиком) |
от 2 до 15000 от 2 от 1600 |
от 0,5 до 20000 от 0,5 от 1200 от 0,5 до 10000 от 0,5 до 1600 |
|
Нелинейность амплитудной характеристики, % |
±3 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
ВН306-12-1 |
ВН306-12-2 | |
|
Неравномерность частотной характеристики: - в диапазоне от 2 до 10000 Гц (для оси Z моноблочное исполнение), % |
±10 | |
|
- в диапазоне от 2 до 15000 Гц (для оси Z моноблочное исполнение), дБ |
±3 | |
|
- в диапазоне от 2 до 1000 Гц (для оси Х и Y моноблочное исполнение), % |
±10 | |
|
- в диапазоне от 2 до 1600 Гц (для оси Х и Y моноблочное исполнение), дБ |
±3 | |
|
- в диапазоне от 0,5 до 10000 Гц (для оси Z моноблочное исполнение), % |
±10 | |
|
- в диапазоне от 0,5 до 20000 Гц (для оси Z моноблочное исполнение), дБ |
±3 | |
|
- в диапазоне от 0,5 до 1200 Гц (для оси Х и Y моноблочное исполнение), дБ |
±3 | |
|
- в диапазоне от 0,5 до 10000 Гц (для оси Z с выносным датчиком), дБ |
±3 | |
|
- в диапазоне от 0,5 до 1600 Гц (для оси Х и Y с выносным датчиком), дБ |
±3 | |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения: - в диапазоне от 2 до 10000 Гц (для оси Z моноблочное исполнение), % |
±13 | |
|
- в диапазоне от 2 до 15000 Гц (для оси Z моноблочное исполнение), дБ |
±3,5 | |
|
- в диапазоне от 2 до 1000 Гц (для оси Х и Y моноблочное исполнение), % |
±13 | |
|
- в диапазоне от 2 до 1600 Гц (для оси Х и Y моноблочное исполнение), дБ |
±3,5 | |
|
- в диапазоне от 0,5 до 10000 Гц (для оси Z моноблочное исполнение), % |
±13 | |
|
- в диапазоне от 0,5 до 20000 Гц (для оси Z моноблочное исполнение), дБ |
±3,5 | |
|
- в диапазоне от 0,5 до 1200 Гц (для оси Х и Y моноблочное исполнение), дБ |
±3,5 | |
|
- в диапазоне от 0,5 до 10000 Гц (для оси Z с выносным датчиком), дБ |
±3,5 | |
|
- в диапазоне от 0,5 до 1600 Гц (для оси Х и Y с выносным датчиком), дБ |
±3,5 | |
|
Диапазон измерений температуры, °С: - моноблочное исполнение |
от -50 до +70 |
от -50 до +70 |
|
- с выносным датчиком |
- |
от -50 до +125 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
ВН306-12-1 |
ВН306-12-2 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °С до 0 °С не включ. - в диапазоне от 0 °С до +70 °С - в диапазоне от -50 °С до -40 °С включ. (моноблочное исполнение) - в диапазоне св. -40 °С до +70 °С (моноблочное исполнение) - в диапазоне от -50 °С до -40 °С включ. (с выносным датчиком) - в диапазоне св. -40 °С до +125 °С (с выносным датчиком) |
±2 ±1 |
±2 ±1 ±2 ±1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений виброускорения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,03 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации, °С: | |
|
- моноблочное исполнение |
от -55 до +70 |
|
- с выносным датчиком |
от -55 до +125 |
|
Габаритные размеры, мм, не более: | |
|
- модификация ВН306-12-1 (диаметрхвысота) |
50x110 |
|
- модификация ВН306-12-2 (диаметрхвысота) (моноблочное | |
|
исполнение) |
40x110 |
|
- модификация ВН306-12-2 (диаметрхвысота) в составе: |
45x100 |
|
- выносной датчик (диаметрхвысота) |
28x26 |
|
- кабель(длина) |
6000 |
|
Масса, кг, не более: | |
|
- модификация ВН306-12-1 |
0,3 |
|
- модификация ВН306-12-2 (моноблочный) |
0,22 |
|
- модификация ВН306-12-2 (с выносным датчиков и кабелем 6 м) |
1 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019: - BH306-12-1 - BH306-12-2 |
0Ex ia IIC T4 Ga Ex ia IIIC T200130OC Da 0Ex ia IIC T4 Ga Ex ib IIIC T130C Db |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система мониторинга беспроводная |
ВН306-12 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 Руководства по эксплуатации «Использование и эксплуатация».
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия Beijing Bohua Xinzhi Technology, Inc., Китай.
