Тепловизоры инфракрасные AMO T
| Номер в ГРСИ РФ: | 99404-26 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | Shenzhen Dianyang Technology Co., Ltd, Китай |
Тепловизоры инфракрасные AMO T (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99404-26 | ||||||||||||||||||
| Действует | по 11.09.2031 | ||||||||||||||||||
| Наименование | Тепловизоры инфракрасные | ||||||||||||||||||
| Модель | AMO T | ||||||||||||||||||
| Модификации |
AMO T840 AMO T841 AMO T842 AMO T860 AMO T861 AMO T862 |
||||||||||||||||||
| Приказы |
№1843 от
11.09.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 30b99a36-11e7-6b05-8888-7437e1ff3d6c | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Shenzhen Dianyang Technology Co., Ltd., КИТАЙ, #306, B Block, Hongshengyuan Mansion, Shenzhen
Поверка
| Методика поверки / информация о поверке |
РТ-МП-736-207-2026 ГСИ. Тепловизоры инфракрасные AMO T. Методика поверки
(с 11.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99404-26: Описание типа
2026-99404-26.pdf
|
Скачать | 211.2 КБ | |
|
99404-26: Методика поверки
РТ-МП-736-207-2026
2026-mp99404-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Тепловизоры инфракрасные AMO T (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температуры на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются следующих модификаций: AMO T840, AMO T841, AMO T842, AMO T860, AMO T861, AMO T862. Модификации тепловизоров отличаются друг от друга по техническим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, фонарь, кнопка пуска, а также откидывающаяся защитная крышка. На нижней части корпуса распложен батарейный отсек. В верхней части корпуса тепловизоров расположены разъемы для карты памяти, HDMI и Type C.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту или подключения через HDMI порт или при помощи беспроводной связи (WiFi).
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях.
Фотографии общего вида тепловизоров приведены на рисунке 1.

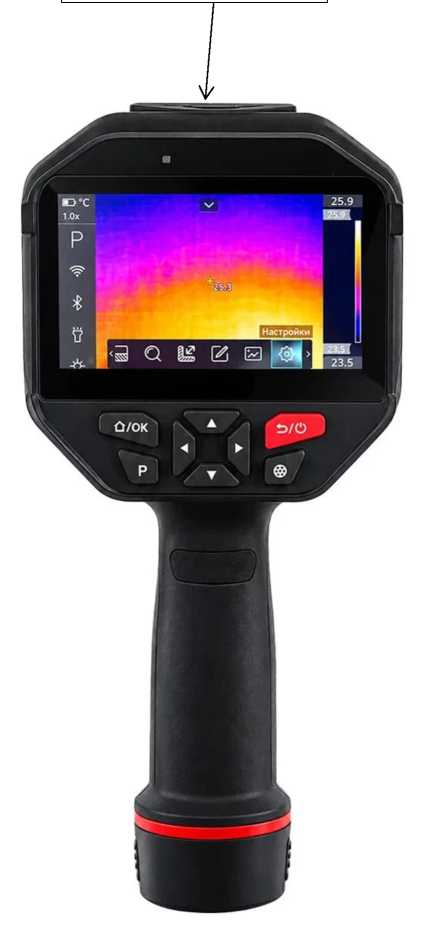

Место нанесения заводского номера

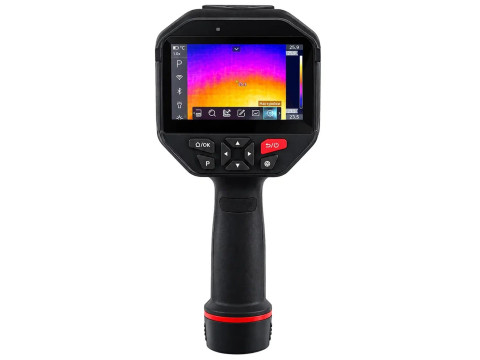

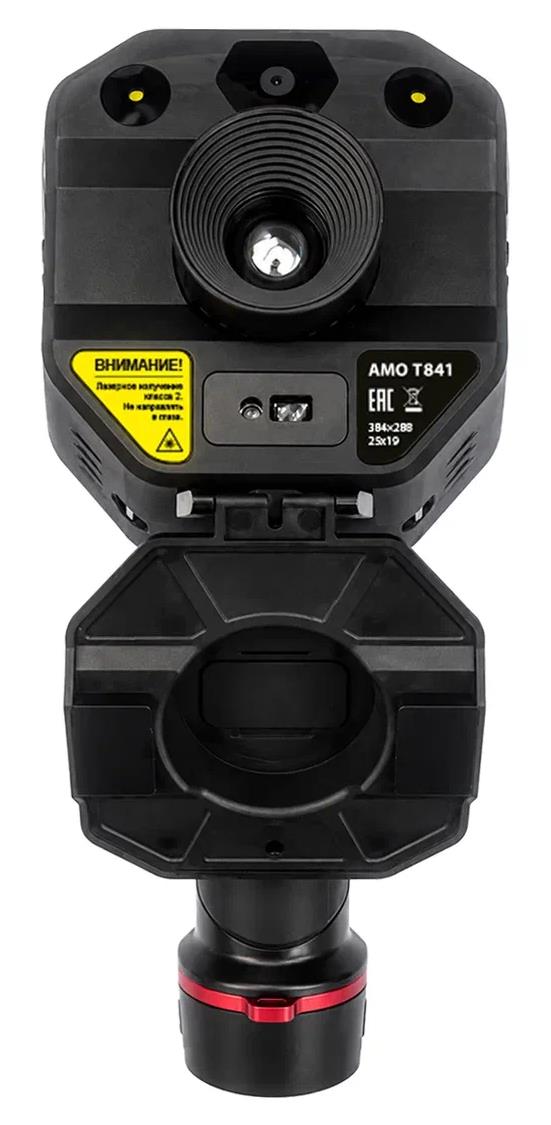

Рисунок 1 - Общий вид тепловизоров
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1 - 4.
Таблица 1 - Идентификационные данные ПО тепловизоров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
1.1.4 1) 3.1.3.0.6.9 2) |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
|
1) В меню тепловизора данный номер относится к «Версия прошивки», номер -неизменяемый, отвечает за метрологически значимую часть; 2) В меню тепловизора данный номер относится к «Версия ПО», номер - изменяемый, каждая из 6-ти цифр может меняться в сторону увеличения. | |
Автономное программное обеспечение Thermal Tools устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Технические характеристики
Метрологические и технические характеристики тепловизоров в зависимости от модификации приведены в таблицах 2 - 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические и технические характеристики тепловизоров модификаций AMO T840, AMO T841, AMO T842
|
Наименование характеристики |
Значение (в зависимости от модификации) | ||
|
AMO T840 |
AMO T841 |
AMO T842 | |
|
Диапазоны измерений температуры (*), °С |
от -20 до +150 от +150 до +600 от +600 до +1100 (**) | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +600 °С включ., % |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +600 °С, % |
±5,0 | ||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,04 | ||
|
Спектральный диапазон, мкм |
от 7,5 до 14 | ||
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
17,5°х13° |
25°х19° |
44°х34° |
|
Пространственное разрешение, мрад |
0,79 |
1,14 |
2,0 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||
|
Количество пикселей матрицы детектора, пиксели^пиксели |
384x288 | ||
|
Масса (с аккумуляторной батареей), кг, не более |
0,8 | ||
|
Запись изображений или частота обновлений, Гц |
25 | ||
|
Габаритные размеры, мм (высота х ширина х длина), не более |
260x120x120 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение (в зависимости от модификации) |
|
AMO T840 AMO T841 AMO T842 | |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -10 до +60 от 10 до 95 (без конденсации) |
|
Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - диапазон показаний св. +1100 °С до +1200 °С. | |
Таблица 3 - Метрологические и технические характеристики тепловизоров модификаций AMO T860, AMO T861, AMO T862
|
Наименование характеристики |
Значение (в зависимости от модификации) | ||
|
AMO T860 |
AMO T861 |
AMO T862 | |
|
Диапазоны измерений температуры (*), °С |
от -20 до +150 от +150 до +600 от +600 до +1100 (**) | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +600 °С включ., % |
±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +600 °С, % |
±5,0 | ||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,04 | ||
|
Спектральный диапазон, мкм |
от 7,5 до 14 | ||
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
17,5°х13° |
25°х19° |
44°х34° |
|
Пространственное разрешение, мрад |
0,48 |
0,68 |
1,2 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||
|
Количество пикселей матрицы детектора, пиксели^пиксели |
640x512 | ||
|
Масса (с аккумуляторной батареей), кг, не более |
0,8 | ||
|
Запись изображений или частота обновлений, Гц |
25 | ||
|
Габаритные размеры, мм (высота х ширина х длина), не более |
260x120x120 | ||
|
Напряжение питания, В |
12 | ||
|
Время работы от батареи, ч, не менее |
4 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -10 до +60 от 10 до 95 (без конденсации) | ||
Примечания:
(*) - указанные диапазоны измерений температуры выбираются вручную (в меню
тепловизора) или переключаются автоматически;
(**) - диапазон показаний св. +1100 °С до +1200 °С.
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный |
AMO T (модификация в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на тепловизоры инфракрасные AMO T |
- |
1 экз. |
|
Аккумуляторные литий-ионные батареи |
- |
2 шт. |
|
Кабель USB |
- |
1 шт. |
|
Кабель HDMI |
- |
1 шт. |
|
Наручный ремешок |
- |
1 шт. |
|
Наплечный ремешок |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
- |
1 шт. |
|
Кейс для переноски |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 6 «Меню управления и работа с прибором» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные AMO T, разработанный компанией Shenzhen Dianyang Technology Co., Ltd., Китай.
