Резервуар горизонтальный стальной подземный РГСп-25
| Номер в ГРСИ РФ: | 99411-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Производственно-Коммерческая Фирма "Куб-Сервис" (ООО "ПКФ "Куб-Сервис"), г. Екатеринбург |
|
99411-26: Описание типа
2026-99411-26.pdf
|
Скачать | 164.9 КБ |
Резервуар горизонтальный стальной подземный РГСп-25 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99411-26 | ||||||
| Наименование | Резервуар горизонтальный стальной подземный | ||||||
| Модель | РГСп-25 | ||||||
| Приказы |
№1884 от
17.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 08cda53e-0b93-cedc-c59b-924fd6e25b5a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ПКФ «КУБ-сервис», РОССИЯ, Свердловская обл., г. Алапаевск, ул. Токарей, 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99411-26: Описание типа
2026-99411-26.pdf
|
Скачать | 164.9 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной подземный РГСп-25 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуара - горизонтальный стальной подземный, номинальной вместимостью 25 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к резервуару.
Резервуар РГСп-25 с заводским номером 1392/1 расположен на территории склада горюче-смазочных материалов (топливозаправочный комплекс) «Кубинка» филиала «Кубинка» ООО «ГПН-Аэро» по адресу: Московская область, Одинцовский городской округ, пос. Новый городок (в границах участка с кадастровым номером 52:20:0000000:303984).
Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин приведена на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Диаметр; 2410 мм
Длина: ЫКЯ мм
Объём: _____25 м3
Масса: 2,5 г
Рабочее давление Налив
Рисунок 1 - Маркировочная табличка резервуара

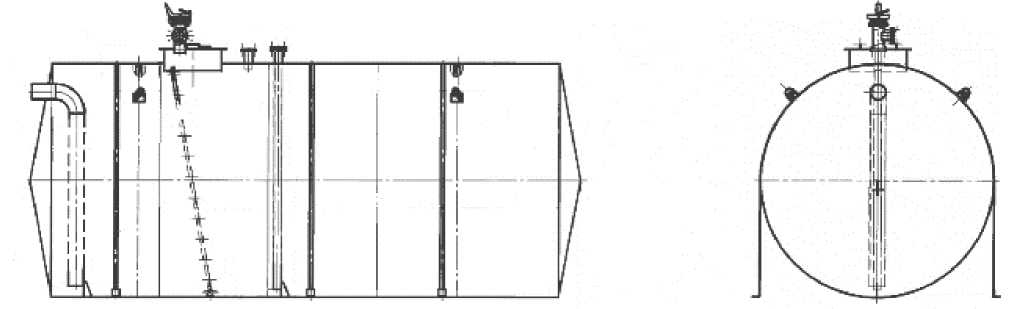

Рисунок 2 - Эскиз общего вида резервуара

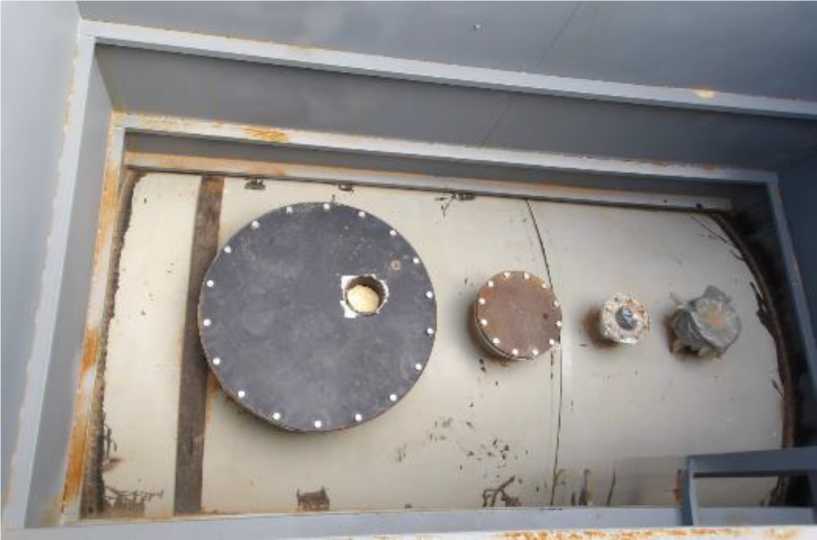

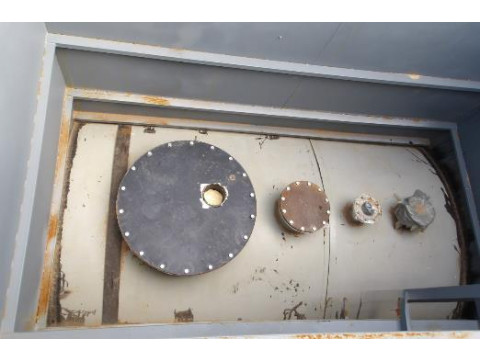

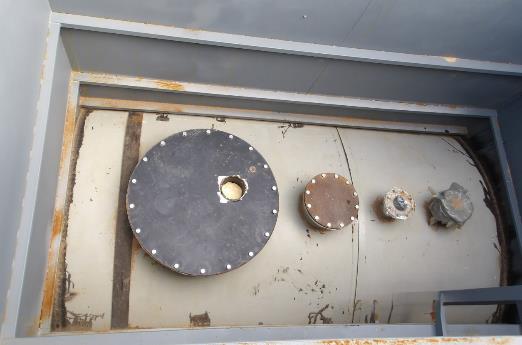

Рисунок 3 - Горловины резервуара РГСп-25 зав.№ 1392/1
Пломбирование резервуара РГСп-25 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной подземный |
РГСп-25 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
