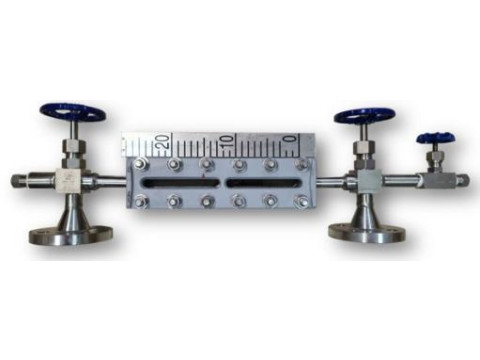

Уровнемеры байпасные ULB
| Номер в ГРСИ РФ: | 99424-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Dandong Top Electronics Instrument (Group) Co., Ltd., Китай |
Уровнемеры байпасные ULB (далее для измерений уровня жидкости в резервуарах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99424-26 | |||||||||
| Действует | по 17.09.2031 | |||||||||
| Наименование | Уровнемеры байпасные | |||||||||
| Модель | ULB | |||||||||
| Модификации |
без мёртвой зоны с мёртвой зоной |
|||||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4e611129-2f7f-f64e-20a0-c91222a24702 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Dandong Top Electronics Instrument (Group) Co., Ltd., КИТАЙ, 118000, Liaoning Province, Dandong City, No.10 Huanghai Street
Поверка
| Методика поверки / информация о поверке |
МП 1799-7-2026 ГСИ. Уровнемеры байпасные ULB. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99424-26: Описание типа
2026-99424-26.pdf
|
Скачать | 443.3 КБ | |
|
99424-26: Методика поверки
МП 1799-7-2026
2026-mp99424-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Уровнемеры байпасные ULB (далее по тексту - уровнемеры) предназначены для измерений уровня жидкости в резервуарах.
Описание
Принцип действия уровнемеров ULB основан на принципе сообщающихся сосудов. Уровень жидкости в технологической емкости выводится во внешний байпасный указатель (уровнемер), где его значение можно визуально определить по положению мениска жидкости относительно прозрачной стеклянной пластины со шкалой.
Уровнемер представляет собой конструкцию, состоящую из корпуса, смотрового стекла (стеклянной пластины), уплотнительных и амортизирующих прокладок, прижимных пластин и крепежных элементов. Фланцевое соединение обеспечивает герметичное присоединение к резервуару.

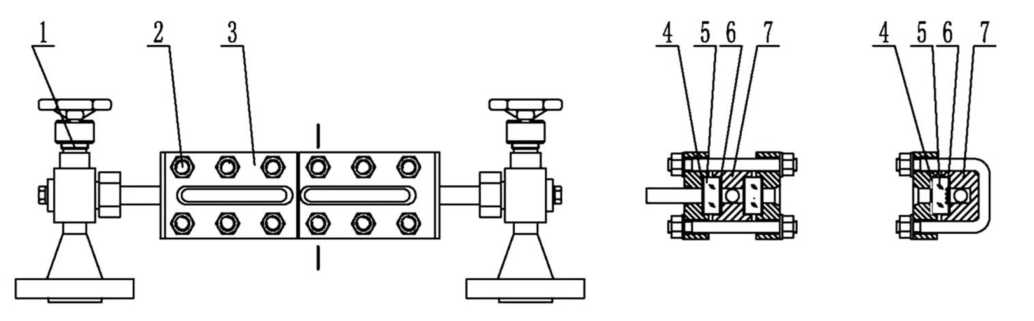

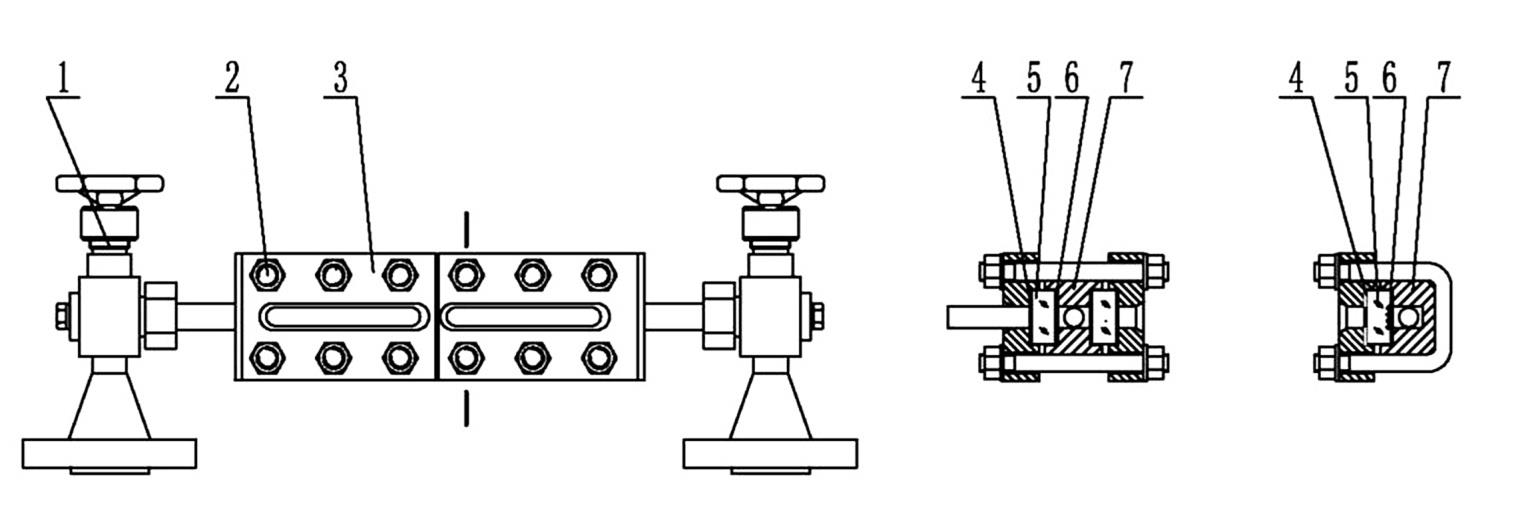

Общий вид уровнемеров представлен на рисунке 1.
1 - предохранительный клапан; 2 - крепежные элементы, включая болты, гайки и шайбы;
3 - прижимная пластина (прижимная крышка); 4 - амортизирующая прокладка; 5 - стеклянная пластина; 6 - уплотнительная прокладка; 7 - корпус
Рисунок 1 - Общий вид уровнемера ULB
Изготавливаются в двух модификациях (исполнениях):
- без мёртвой зоны - участок камеры уровнемера, находящийся между присоединительными фланцами, в пределах видимой области стекла смотрового окна;
- с мёртвой зоной - участки камеры уровнемера, находящиеся между фланцем и краем стекла смотрового окна (расположены за пределами видимой области стекла смотрового окна).

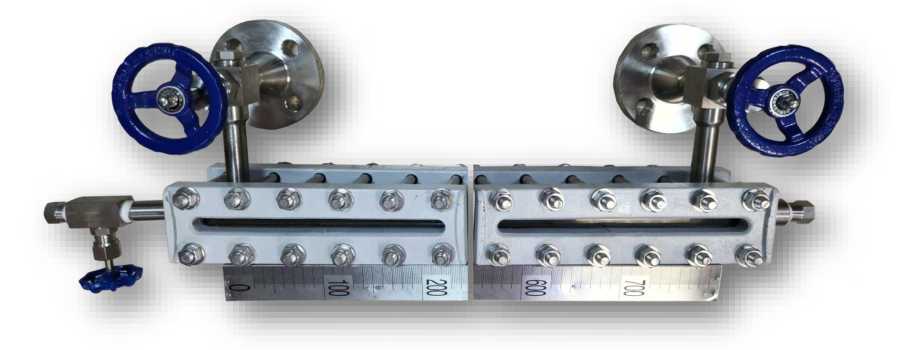

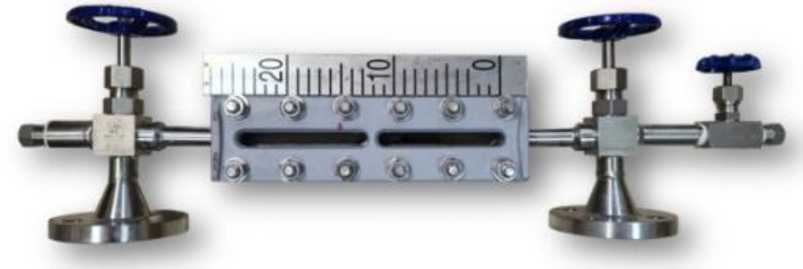

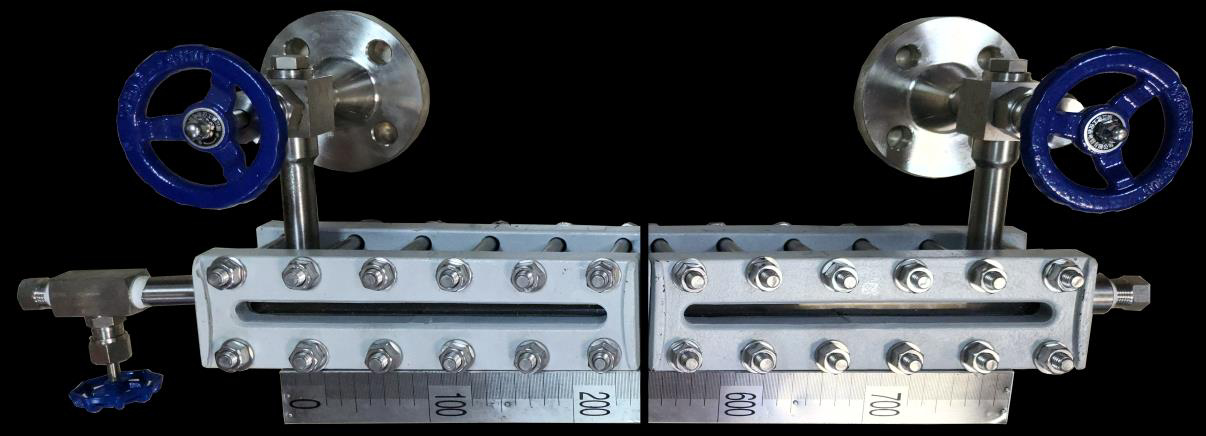

На рисунке 2 представлены уровнемеры с мёртвой зоной и без нее.
а)
б)
Рисунок 2 - Уровнемеры: а) с мёртвой зоной; б) без мёртвой зоны
Для безопасности эксплуатации уровнемер может быть оснащен предохранительным клапаном и игольчатыми клапанами с функцией автоматического закрытия при давлении >0,3 МПа в случае повреждения смотрового стекла.
Сокращённое условное обозначение и заводской номер уровнемера наносятся на информационную табличку, размещенную на корпусе уровнемера (рисунок 3).
Конструкцией уровнемера ULB не предусмотрено пломбирование, так как средство измерений является простым и не имеет средств преобразования и передачи измерительного сигнала, а измерение производится оператором визуально.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносятся на информационную табличку корпуса уровнемера, указанном на рисунке 3 типографическим методом.
Место нанесения
заводского номера

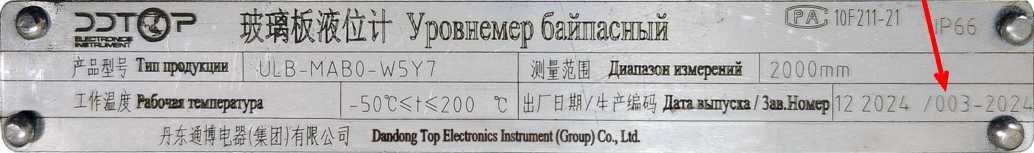

Рисунок 3 - Информационная табличка уровнемера и место нанесения заводского номера на нее
Метрологические и технические характеристики средства измерений
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня*, мм: - с мёртвой зоной и запорным клапаном 1/2" - без мёртвой зоны и запорным клапаном 1/2" |
от 0 до 1750 от 0 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм: - без мёртвой зоны и запорным клапаном 1/2" - с мёртвой зоной и запорным клапаном 1/2" |
±10 ±30 |
|
* диапазон измерений уровня определяется заказом и указывается в паспорте уровнемера | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от -50 до +50 от 0 до 70 от 84 до 106,7 |
|
Температура измеряемой среды, °С |
от -50 до +200 |
|
Габаритные размеры**, не более, мм ШхВхД, мм |
2400x250x350 |
|
Масса***, кг, не более |
150 |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) |
IP66 |
|
* * габаритные размеры определяются заказом и указывается в паспорте уровнемера * ** масса определяется заказом и указывается в паспорте уровнемера | |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч |
63000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер байпасный |
ULB |
1 шт. |
|
Паспорт |
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
ULB-DT-JS- 1009-2018(A) |
1 экз. |
|
Комплект монтажных частей |
- |
1 компл. |
Сведения о методах измерений
изложены в разделе 8 руководства по эксплуатации «ULB-DT-JS-1009-2018(A). Уровнемеры байпасные ULB. Руководства по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
JB/T 9244-1999 Уровнемер байпасный. Отраслевой стандарт машиностроительной промышленности КНР.
