Анализаторы точки росы RU
| Номер в ГРСИ РФ: | 99431-26 |
|---|---|
| Производитель / заявитель: | Chengdu Chang Ai Electronic Technology Co., Ltd., КИТАЙ |
Анализаторы точки росы RU (далее - анализаторы) предназначены для измерений температуры точки росы в газах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99431-26 | |||||||||
| Действует | по 17.09.2031 | |||||||||
| Наименование | Анализаторы точки росы | |||||||||
| Модель | RU | |||||||||
| Модификации |
RU-DM192C RU-TM07 |
|||||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 52f883e7-8a7c-6b8a-0e7e-3dc254db764c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Chengdu Chang’Ai Electronic Technology Co., Ltd., КИТАЙ, Building 11 and Building 8, No. 916 Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-703-205-2026 ГСИ. Анализаторы точки росы RU. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99431-26: Описание типа
2026-99431-26.pdf
|
Скачать | 192.9 КБ | |
|
99431-26: Методика поверки
РТ-МП-703-205-2026
2026-mp99431-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Анализаторы точки росы RU (далее - анализаторы) предназначены для измерений температуры точки росы в газах.
Описание
Принцип действия основан на зависимости диэлектрической проницаемости влагочувствительного слоя емкостного преобразователя от количества сорбированной в нем влаги. Подложка из оксида алюминия и слой золота образуют пару электродов. Водяные пары, проникая через тонкий слой золота, оседают на стенках оксидного слоя, что в свою очередь приводит к изменению его физических свойств: изменению удельного сопротивления и диэлектрической проницаемости.
К данному типу средства измерений относятся анализаторы следующих модификаций: RU-DM192C и RU-TM07.
Конструктивно анализаторы представляют собой измерительные зонды, состоящие из корпуса и емкостного преобразователя. Во внутреннем объёме корпуса смонтированы электронные компоненты. Емкостной преобразователь расположен внутри защитного фильтра и соединен с электронными компонентами корпуса. Модификация RU-DM192C оснащена сенсорным дисплеем. Стандартное резьбовое соединение для подключения в поток ISO G1/2", по заказу доступны резьбовые соединения UNF 3/4"-16 или UNF 5/8"-18. При транспортировке поверх защитного фильтра емкостного преобразователя фиксируют защитный кожух на соответствующее резьбовое соединение. При необходимости анализатор можно подключить к потоку с помощью измерительной камеры (по заказу).
Для модификации RU-DM192C результаты измерений выводятся на сенсорный дисплей на передней панели анализатора или считываются с помощью аналогового и/или цифрового выходного сигнала. Для модификации RU-TM07 результаты измерений считываются с помощью аналогового и/или цифрового выходного сигнала.
Общий вид анализаторов представлен на рисунке 1.
На боковой поверхности анализатора расположена изогнутая по длине окружности цилиндрического корпуса маркировочная табличка, содержащая сведения о серийном номере, модификации и диапазоне показаний. Формат серийного номера анализаторов - цифровой, состоящий из арабских цифр.
Информация на маркировочные таблички наносится методом лазерной печати. Маркировочные таблички анализаторов приведены на рисунке 2.
Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
Место нанесения маркировочной таблички

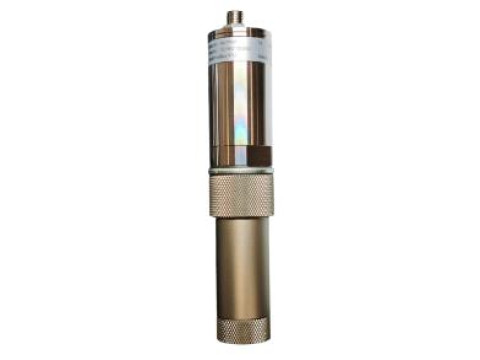

Рисунок 1 - Общий вид анализаторов точки росы RU модификаций RU-DM192C (слева) и RU-TM07 (справа)
Место нанесения серийного номера
30 VI
No.: RU-TM07 No.: 1215601 5 ModBus RTJ

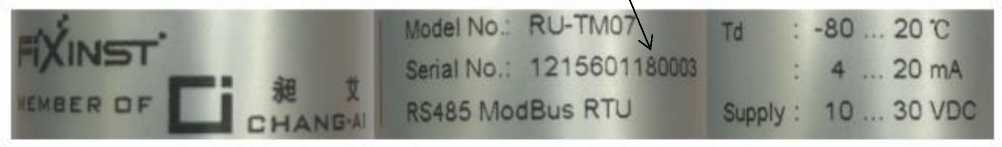

Рисунок 2 - Маркировочные таблички анализаторов точки росы RU модификаций RU-DM192C и RU-TM07
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1. Доступ к идентификационным данным ПО для модификации RU-TM07 отсутствует.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
RU-DM192C |
RU-TM07 | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.09 |
- |
Технические характеристики
Метрологические характеристики анализаторов представлены в таблице 2, технические характеристики представлены в таблице 3, показатели надежности представлены в таблице 4.
Таблица 2 - Метрологические характеристики
|
Модификаци я |
Диапазон показаний1) температуры точки росы, °С |
Диапазон измерений2) температуры точки росы, °С |
Пределы допускаемой абсолютной погрешности измерений температуры точки росы, °С |
|
RU-DM192C |
от -80 до +20 |
от -80 до +20 |
±5 |
|
от -110 до +20 |
от -100 до +20 |
±5 | |
|
RU-TM07 |
от -80 до +20 |
от -80 до +20 |
±5 |
|
от -110 до +20 |
от -100 до +20 |
±5 |
1) Указывается на маркировочной табличке
2) Определяется при заказе
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение постоянного тока, В: - модификация RU-DM192C - модификация RU-TM07 |
от 16 до 30 от 10 до 30 |
|
Максимальная потребляемая мощность, Вт |
5 |
|
Габаритные размеры (длинах ширина х высота, диаметр х высота), мм, не более: - модификация RU-DM192C (без защитного кожуха) - модификация RU-TM07 (без защитного кожуха) |
67x58x150 028x110 |
|
Масса, кг, не более: - модификация RU-DM192C (без защитного кожуха) - модификация RU-TM07 (без защитного кожуха) |
0,5 0,2 |
|
Условия эксплуатации: - температура окружающей среды, °С: - относительная влажность окружающего воздуха (без конденсации), %, не более - атмосферное давление, кПа |
от -30 до +70 95 от 84 до 106,7 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
|
Выходные сигналы: - аналоговый токовый, мА - цифровой |
от 4 до 20 RS485 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
20000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор точки росы 1) |
RU-DM192C, RU-TM07 |
1 шт. |
|
Соединительный кабель |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Измерительная камера |
- |
по заказу |
|
1) Модификация определяется при заказе | ||
Сведения о методах измерений
приведены в документах «Анализатор точки росы RU-DM192C. Руководство по эксплуатации» и «Анализатор точки росы RU-TM07. Руководство по эксплуатации», глава 4 «Эксплуатация».
Нормативные документы
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия Chengdu Chang’Ai Electronic Technology Co., Ltd., Китай.
