Газоанализаторы тип 1080
| Номер в ГРСИ РФ: | 99432-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Beijing SDL Technology CO., Ltd., Китай |
Газоанализаторы тип 1080 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания оксида углерода (СО) и диоксида углерода (СО2) в технологических газовых средах, дымовых газах электростанций и в лабораторном анализе.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99432-26 | ||||||
| Действует | по 17.09.2031 | ||||||
| Наименование | Газоанализаторы | ||||||
| Модель | тип 1080 | ||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | aac00e07-2417-b491-7c51-16694ca0691d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Beijing SDL Technology CO., Ltd., КИТАЙ, No.88 Shuangying West Road, Nanshao Town, Changping District, Beijing City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-705-205-2026 ГСИ. Газоанализаторы тип 1080. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99432-26: Описание типа
2026-99432-26.pdf
|
Скачать | 141.1 КБ | |
|
99432-26: Методика поверки
РТ-МП-705-205-2026
2026-mp99432-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Газоанализаторы тип 1080 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания оксида углерода (СО) и диоксида углерода (СО2) в технологических газовых средах, дымовых газах электростанций и в лабораторном анализе.
Описание
Принцип действия газоанализаторов - оптический, основанный на недисперсионном инфракрасном поглощении. Содержание газа определяется по величине ослабления инфракрасного излучения на заданной длине волны. Инфракрасный пучок проходит через светофильтр и камеру образца газа, а после достигает детектора. Между инфракрасным источником излучения и камерой образца газа установлен модулятор, приводимый в действие синхронным двигателем, который преобразует инфракрасный пучок в переменный импульсный световой поток. При наличии поглощения в камере образца газа датчик микропотока формирует импульсный электрический сигнал. Детектирующая часть состоит из передней и задней абсорбционных камер. Центральная часть полосы поглощения сначала поглощается в передней абсорбционной камере детектора, а краевые части поглощаются в задней абсорбционной камере. Поглощение в передней и задней абсорбционных камерах приблизительно одинаково. Передняя и задняя абсорбционные камеры соединены между собой датчиком микропотока.
Конструктивно газоанализаторы выполнены в едином корпусе, внутри которого установлены фильтр, инфракрасный датчик, расходомер, измерительная камера газа, блок управления, электрические и газовые коммуникации. Конструкция газоанализаторов позволяет монтаж в стандартную 19" стойку. Газоанализаторы оснащены жидкокристаллическим дисплеем и клавиатурой.
Результаты измерений выводятся на жидкокристаллический дисплей на передней панели газоанализаторов или считываются с помощью аналогового и/или цифрового выходного сигнала.
На задней панели газоанализатора расположена маркировочная табличка, которая содержит информацию о серийном номере, дате изготовления и иную информацию. Формат серийного номера - буквенно-цифровой, состоящий из арабских цифр и латинских букв. Информация на маркировочную табличку наносится методом лазерной печати.
Общий вид газоанализаторов представлен на рисунке 1.
Маркировочная табличка приведена на рисунке 2.
Пломбирование газоанализаторов не предусмотрено.
Нанесение знака поверки на газоанализаторы не предусмотрено.

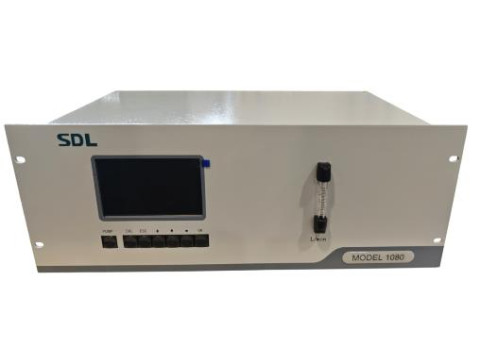

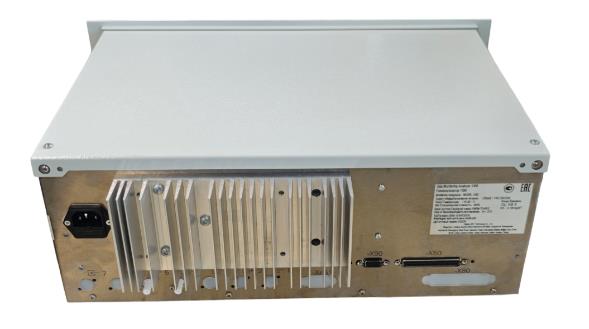

Рисунок 1 - Общий вид газоанализаторов тип 1080

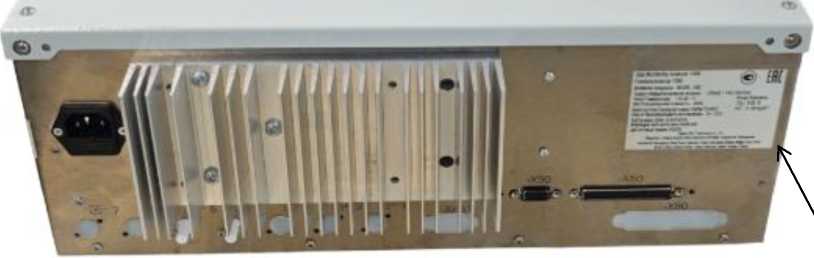

Место нанесения маркировочной
Рисунок 2 - Маркировочная табличка
таблички
Место нанесения знака утверждения типа
Место нанесения серийного номера
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки результатов измерений, управления газоанализатором, считывания, отображения и передачи данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V30.16.12 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Определяемый компонент |
Диапазон измерений1) содержания определяемого компонента2) |
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона измерений, % |
|
Оксид углерода (СО) |
от 0 до 100 мг/м3 |
±5 |
|
от 0 до 500 мг/м3 |
±5 | |
|
от 0 до 2000 млн-1 |
±5 | |
|
от 0 до 10000 млн-1 |
±5 | |
|
Диоксид углерода (CO) |
от 0 до 5 % |
±5 |
|
от 0 до 25 % |
±5 | |
|
1) В соответствии с заказом. Диапазон измерений указывается на маркировочной табличке. 2) Пересчет значений содержания оксида углерода (СО), выраженных в объемных долях, млн-1, в единицы массовой концентрации, мг/м3, (и наоборот) выполняется для температуры 0 °С и атмосферного давления 101,3 кПа с учетом коэффициента пересчета 1,25. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
485х170х360 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (без конденсации влаги), %, не более - атмосферное давление, кПа |
от +15 до +35 85 от 84 до 106,7 |
|
Напряжение питания переменного тока, В |
220±22 |
|
Частота переменного тока, Гц |
50±1 |
|
Максимальная потребляемая мощность, Вт |
150 |
|
Выходные сигналы: - аналоговый токовый, мА - цифровой |
от 4 до 20 RS485 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
43800 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной печати.
Комплектность
Таблица 5 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
тип 1080 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «Газоанализаторы тип 1080. Руководство по эксплуатации», глава 3 «Запуск прибора».
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Beijing SDL Technology Co., Ltd., Китай.
