Уровнемеры ГИП-1200

Назначение

Уровнемеры ГИП-1200 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкостей и сыпучих материалов.

Описание

Принцип действия уровнемеров основан на измерении времени между генерацией электромагнитного импульса, отправляемого по зонду, и получением обратного эхо-сигнала, отражённого от поверхности измеряемой среды.

Генератор импульсов, установленный в электронном блоке уровнемера, излучает электромагнитные импульсы, которые передаются вдоль оси зонда до поверхности измеряемой среды. Достигнув поверхности измеряемой среды, электромагнитные импульсы отражаются и возвращаются обратно к детектору электронного блока.

Временной интервал между генерацией электромагнитных импульсов и возвращением обратного эхо-сигнала пропорционален расстоянию от электронного блока уровнемера до поверхности измеряемой среды.

В электронном блоке уровнемера производится вычисление уровня измеряемой среды через измеренное расстояние. При наличии показывающего устройства уровнемер выводит измеренное значение уровня на дисплей. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал 4-20 мА, либо цифровой сигнал по протоколам связи Hart, Modbus, Profibus.

Уровнемер состоит из корпуса (конструкция корпуса может быть одно- или двухсекционной), электронного блока, установленного внутри корпуса, соединительного штуцера (или фланца), и зонда, погружаемого в измеряемую среду. Зонды изготавливаются в виде троса (гибкий зонд), стержня (жесткий зонд) или стержня внутри коаксиальной трубки (коаксиальный зонд). Соединительный штуцер (или фланец) может быть выполнен с радиатором для отвода тепла (опционально).

Электронный блок включает в себя:

- микроконтроллер с электронным преобразователем;

- жидкокристаллический или OLED дисплей, отображающий измеренные величины.

Уровнемеры выпускаются в исполнениях, которые отличаются набором опциональных параметров, зашифрованных в условном обозначении.

Условное обозначение исполнения уровнемеров:

ГИП-1200-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-Х15-Х16/Х17-Х18-Х19-Х20-Х21-Х22-Х23-

X24-X25-X26-X27-X28-X29 - ТУ 26.51.52-097-72453807-2025, где

X1 - тип устройства: ГИП-1200;

X2 - тип выходного сигнала;

X3 - исполнение;

X4 - материал и конструктив корпуса;

X5 - способ монтажа электронного блока;

X6 - расстояние удаления электронного блока и зонда;

X7 - погрешность измерения;

X8 - диапазон температур/давлений технологического процесса;

X9 - материал технологического присоединения и зонда;

X10 - материал уплотнений;

X11 - тип зонда;

X12 - длина зонда;

X13 - тип технологического присоединения;

X14 - размер технологического присоединения;

X15 - номинальное давление фланца в соответствии со стандартом;

X16 - исполнение уплотнительной поверхности;

Дополнительные опции (могут не указываться):

X17 - способ установки дисплея;

Х18 - тип дисплея;

Х19 - низкотемпературное исполнение;

Х20 - дополнительные типы выходов;

Х21 - диаметр зонда;

Х22 - центровочный диск;

Х23 - дополнительный металлический шильд;

Х24 - поверка;

Х25 - конфигурирование прибора;

Х26 - сертификаты;

Х27 - стандарт выходного сигнала;

Х28 - напряжение питания;

Х29 - количество и тип присоединительной арматуры, дополнительно может быть указана сторона присоединения.

Допускается при формировании условного обозначения не указывать номер технический условий.

Значения, принимаемые каждым из параметров Х в условном обозначении исполнения уровнемеров приведены в руководстве по эксплуатации ЛГСА.407629.189РЭ.

Серийный номер в цифровом формате и условное обозначение уровнемеров наносятся на маркировочную табличку, в виде наклейки методом печати или металлической пластинки методом лазерной гравировки, закрепленной на корпусе уровнемера. Нанесение знака поверки на уровнемеры не предусмотрено.

Общий вид уровнемеров и место крепления маркировочной таблички представлен на рисунке 1. Допускается изготовление уровнемеров с различной комбинацией элементов конструкции в зависимости от заказа.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование уровнемеров посредством нанесения голографической наклейки завода-изготовителя на корпус электронного блока. Место нанесения пломбы указано на рисунке 1.

г)                                          д)                                 е)

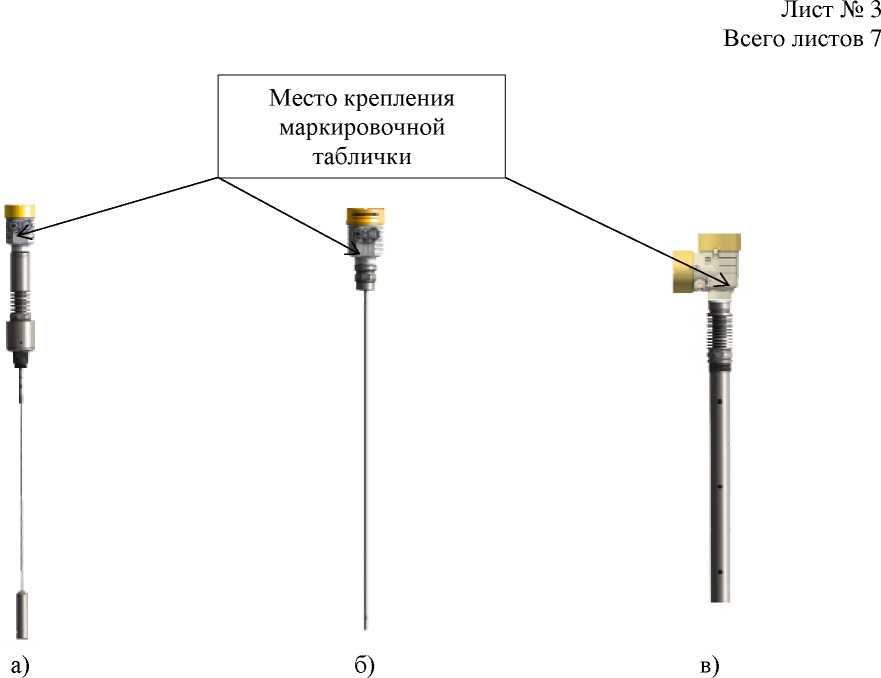

Рисунок 1 - Общий вид уровнемеров ГИП-1200

а) уровнемер ГИП-1200 с гибким зондом; б) уровнемер ГИП-1200 с жестким зондом;

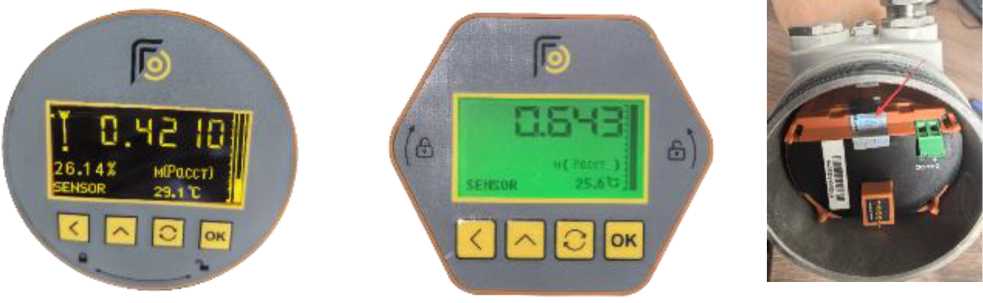

в) уровнемер ГИП-1200 с коаксиальным зондом; г) OLED дисплей уровнемера;

д) жидкокристаллический дисплей уровнемера; е) место опломбирования уровнемеров посредством нанесения голографической наклейки завода-изготовителя на корпус электронного блока

Полное наименование в соответствии со структурой условного обозначения

ГИП-ИОО

Ех-наркиройка

□г- XX В

То: -ХХ...+ХХ С

SM;

ЕАЗЕ RU C-RU.XXXXВ.ОХХХХ/25

Место нанесения

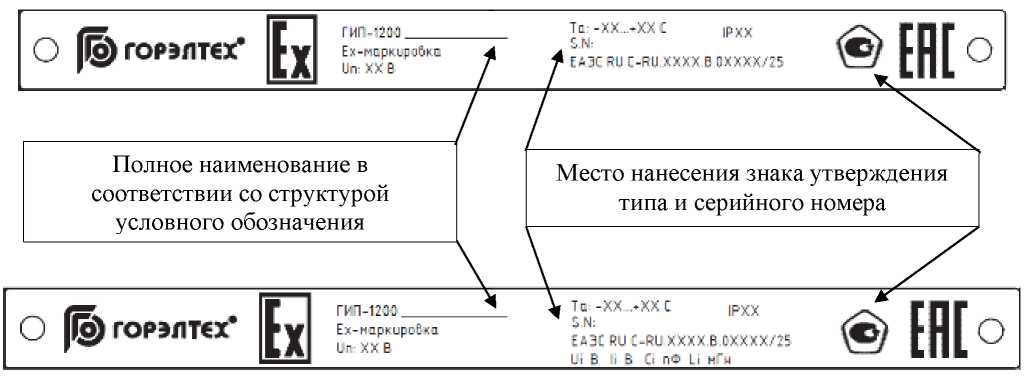

Рисунок 2 - Общий вид маркировочной таблички и места нанесения знака утверждения типа и серийного номера

знака утверждения типа и серийного номера

ГИП-IZOD_________

Вк-мцрюироОко ип.хх В Та -XX ,+ХХС 5.N:

Е АЗС RU C-RU XX XX В. D XX XX/25 Ui В h В Ci пФ Li мГн

Программное обеспечение

Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных и настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, обработки, отображения и передачи данных измерений, настройки параметров работы и самодиагностики.

Метрологически значимая часть ПО, заводские параметры и ключевые данные программирования защищены от несанкционированного доступа с помощью паролей и пломбирования уровнемеров голографической наклейкой завода-изготовителя и могут быть изменены только на предприятии-изготовителе.

Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея и на экране подключенного к уровнемеру компьютера.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

1) Конкретные значения, зависят от исполнения уровнемера и указываются в паспорте и/или на маркировочной табличке.

2) При поверке уровнемеры с кодом погрешности 2 на месте эксплуатации пределы допускаемой основной абсолютной погрешности составляют ±3 мм для цифрового выходного сигнала и ±(0,03*D/100+3) мм для аналогового выходного сигнала, но не менее значений, указанных в таблице.

3) L — измеряемая величина уровня в миллиметрах. Между расчетным значением и значением по коду погрешности выбирается большее.

4) Максимальный диапазон измерений уровня до 6 м.

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, в виде наклейки методом печати или металлической пластинки методом лазерной гравировки закрепленную на корпусе уровнемера и на титульный лист паспорта и руководства по эксплуатации печатным способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.1 «Устройство и работа» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов;

ТУ 26.51.52-097-72453807-2025 «Уровнемеры ГИП. Технические условия».
