Система контроля вибрации СКВ
| Номер в ГРСИ РФ: | 99437-26 |
|---|---|
| Производитель / заявитель: | ООО "Ракурс-инжиниринг", г. Санкт-Петербург |
Система контроля вибрации СКВ (далее - система) предназначена для измерений параметров частоты вращения и виброперемещения турбогенератора, установленного на Балаковской АЭС.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99437-26 | ||||||
| Наименование | Система контроля вибрации | ||||||
| Модель | СКВ | ||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b62b2cc1-0ebd-f766-203d-107b99c0d5a3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Ракурс-инжиниринг», РОССИЯ, 198515, г. Санкт-Петербург, пос. Стрельна, ул. Связи, дом 30 лит. А
Поверка
| Методика поверки / информация о поверке |
РТ-МП-2059-204-2025 ГСИ. Система контроля вибрации СКВ. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99437-26: Описание типа
2026-99437-26.pdf
|
Скачать | 181.2 КБ | |
|
99437-26: Методика поверки
РТ-МП-2059-204-2025
2026-mp99437-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Система контроля вибрации СКВ (далее - система) предназначена для измерений параметров частоты вращения и виброперемещения турбогенератора, установленного на Балаковской АЭС.
Описание
Принцип действия системы основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Система состоит из:
- 44 каналов измерений виброперемещения, состоящих из акселерометров оптических FOA-100E и FOA-200 (рег. № 45702-10), подключенных к преобразователям - анализаторам сигналов цифровым измерительным MIDAS DMC-AS02 (рег. № 80388-20);
- 4 каналов измерений частоты вращения, состоящих из датчиков биения вала ДБВ-ФО-15000-4-100-Р (рег. № 77662-20), подключенных к комплексам сбора данных многофункциональным МКСД (рег. № 58334-14);
- 8 каналов измерений технологических процессов, подключенных к преобразователю нормализованных аналоговых сигналов цифровому измерительному MIDAS DMC-AI24 (рег. № 80387-20);
- контроллера Овен ПЛК-210—03-CS;
- промышленного компьютера iROBO-6000-321W.
Система монтируется в 2-х шкафах:
- шкаф контроллера системы сбора данных (ШКССД) (заводской № Р27.2017.202-01.100);
- шкаф системы сбора данных (ШССД) (заводской № Р27.2017.202-01.101).
Заводской номер Р27.2017.202-01.001 наносится на внутреннюю часть дверцы шкафов системы методом наклейки.
Пломбирование системы не предусмотрено.
Общий вид системы СКВ, место нанесения заводского номера приведены на рисунках 1 и 2.

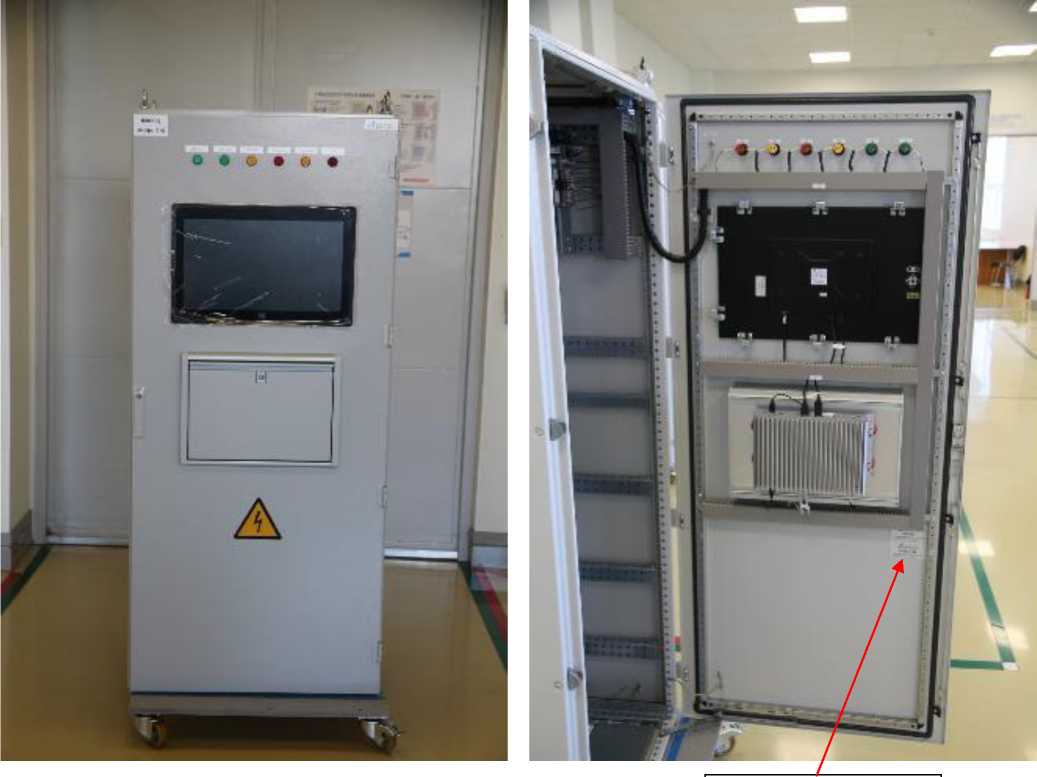

Место нанесения заводского номера

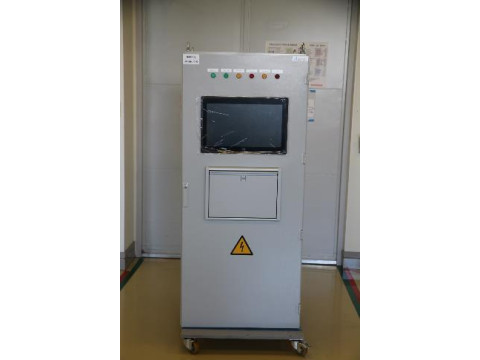

Рисунок 1 - Внешний вид системы СКВ (ШКССД)

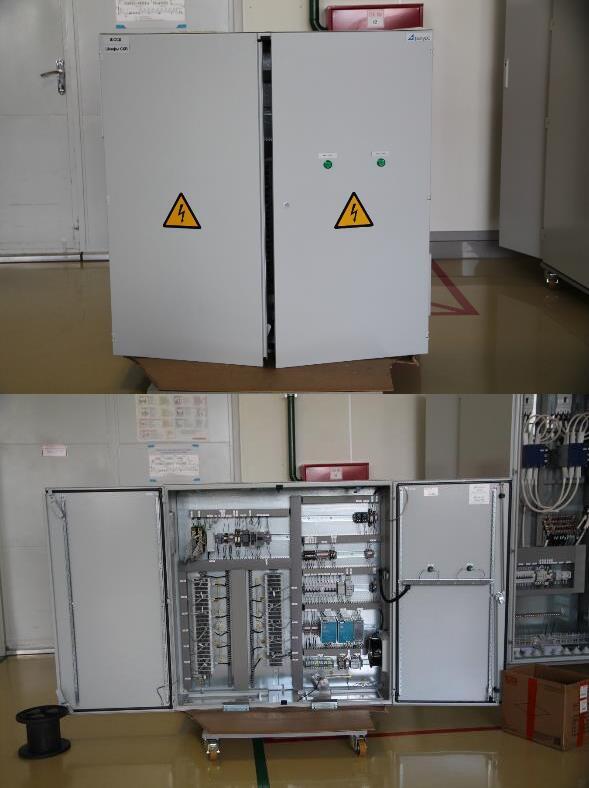

Рисунок 2 - Внешний вид системы СКВ (ШССД)
Программное обеспечение
Программное обеспечение (ПО) системы СКВ служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО системы СКВ.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
27Р17-202 АЭС Балаковская. Блок 1. Шкафы СКВ (ПЛК210) |
|
Номер версии (идентификационный номер) ПО |
не ниже v.0.1.4 |
|
Идентификационное наименование внешнего ПО |
27Р17-202 ПО ВУ |
|
Номер версии (идентификационный номер) ПО |
не ниже v.0.1 |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Каналы измерений виброперемещения | |
|
Диапазоны измерений виброперемещения (размах), мкм |
от 2 до 1500 |
|
Диапазон рабочих частот, Гц |
от 12,5 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений виброперемещения, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений виброперемещения, вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/10 °C |
±0,25 |
|
Каналы измерений частоты вращения | |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 4000 |
|
Пределы допускаемой основной относительной погрешности измерений частоты вращения в диапазоне, %: - от 5 до 10 об/мин включ. - св. 10 до 4000 об/мин |
±10 ±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров частоты вращения, вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/10 °C |
±0,25 |
|
Каналы измерений технологических процессов | |
|
Диапазон измерений силы постоянного тока (для каналов технологических процессов), мА |
от 0 до 5 |
|
Диапазон измерений силы постоянного тока (для канала мощности), мА |
от -5 до +5 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений силы постоянного тока, вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания переменного тока, В |
от 187 до 242 |
|
Условия эксплуатации, °С |
от +5 до +45 |
|
Габаритные размеры, мм, не более (длинахвысотахширина) - шкаф ШКССД - шкаф ШССД |
1800x800x600 1200x1200x300 |
|
Масса, кг, не более |
150 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система контроля вибрации |
СКВ |
1 шт. |
|
Руководство по эксплуатации |
Р27.2017.202.01.001.РЭ |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации Р27.2017.202.01.001.РЭ «Система контроля вибрации СКВ. Руководство по эксплуатации», в разделе 4 «Описание и работа».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А».
