Преобразователи термоэлектрические WR
| Номер в ГРСИ РФ: | 99439-26 |
|---|---|
| Производитель / заявитель: | Фирма "Shanghai Automation Instrumentation Co. Ltd.", Китай |
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или защитного чехла (гильзы).
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99439-26 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 17.09.2031 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи термоэлектрические | |||||||||||||||||||||||||||||||||||||||
| Модель | WR | |||||||||||||||||||||||||||||||||||||||
| Модификации |
WRNK-240 WREK-240 WRNK-2240 WREK-2240 WRNK-191 WREK-191 WRNK2-191 WREK2-191 WRR-1312 WRP-1316 WRR2-1312 WRP2-1316 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 22c091eb-6ce5-d61a-6334-74df8fb7be5d | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Shanghai Automation Instrumentation Co., LTD, КИТАЙ, 28 Changji Road, Jiading District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1451-207-2025 ГСИ. Преобразователи термоэлектрические WR. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
для ТП c НСХ типов «К», «E» в рабочем диапазоне до плюс 300 ºС
2 года
для ТП c НСХ типов «К», «E» в рабочем диапазоне свыше плюс 300 ºС до 800 ºС
1 год
для ТП c НСХ типа «К» в рабочем диапазоне свыше 800 ºС и для ТП с НСХ типов «S», «В»
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.10.2026 |
Поверители
Скачать
|
99439-26: Описание типа
2026-99439-26.pdf
|
Скачать | 261.7 КБ | |
|
99439-26: Методика поверки
РТ-МП-1451-207-2025
2026-mp99439-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или защитного чехла (гильзы).
Описание
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур между местами соединения (спаев) чувствительных элементов и свободными (холодными) концами.
Термопреобразователи WR изготавливаются следующих моделей: WRN, WRE, WRP, WRR, которые различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Структура и расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведены на рисунке 1, 2, 3 и в таблицах 1-3 соответственно.
ТП конструктивно состоят из сменной или несменной измерительной вставки, защитной оболочки с монтажным элементом и клеммной соединительной головки или без нее.
Измерительная вставка состоит из одного или двух ЧЭ на основе термопарного кабеля с минеральной изоляцией проводов или термоэлектродных проводов с изолированными и неизолированными рабочими спаями, помещенных в защитный чехол из различных материалов. В качестве ЧЭ применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.
WR
1 2 3 4 5 6 7
Рисунок 1 - Структура условного обозначения моделей преобразователей термоэлектрических WR общего назначения
Таблица 1 - Расшифровка структуры условного обозначения моделей преобразователей термоэлектрических WR общего назначения
|
Позици я |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
WR |
Преобразователи термоэлектрические |
|
2 |
Условное обозначение типа НСХ |
N |
K - хромель-алюмелевые (никельхром-никельалюминиевые) (по ГОСТ Р 8.585-2001) |
|
Е |
E - хромель-константановые (никельхром-медьникелевые) (по ГОСТ Р 8.585-2001) | ||
|
P |
S - платинородий-платиновые (по ГОСТ Р 8.5852001) | ||
|
R |
B - платинородий-платинородиевые (по ГОСТ Р 8.585-2001) | ||
|
3 |
Количество ЧЭ |
Без обозначения |
Один |
|
2 |
Два | ||
|
4 |
Тип монтажа |
1 |
Без крепежного устройства |
|
2 |
Неподвижное резьбовое соединение | ||
|
3 |
Соединение с подвижным фланцем | ||
|
4 |
Соединение с неподвижным фланцем | ||
|
7 |
Крепление с неподвижной резьбой под обжимную муфту | ||
|
5 |
Тип клеммной коробки |
3 |
Влагозащищенная клеммная коробка |
|
6 |
Диаметр защитной трубки |
х |
Значение диаметра защитной трубки в мм (выбирается из диапазона от 12 до 35 мм) |
|
7 |
Тип внутреннего элемента (сердечника) |
Без обозначения |
Сборный тип с голыми термоэлектродами |
|
(K) |
Бронированный |
WR
1 2 3 4
Рисунок 2 - Структура условного обозначения моделей преобразователей термоэлектрических WR взрывозащищенного исполнения
Таблица 2 - Расшифровка структуры условного обозначения моделей преобразователей термоэлектрических WR взрывозащищенного исполнения
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
WR |
Преобразователи термоэлектрические |
|
2 |
Условное обозначение типа НСХ |
N |
K - хромель-алюмелевые (никельхром-никельалюминиевые) (по ГОСТ Р 8.585-2001) |
|
Е |
E - хромель-константановые (никельхром-медьникелевые) (по ГОСТ Р 8.585-2001) | ||
|
3 |
Исполнение |
K |
Бронированное исполнение |
|
4 |
Количество ЧЭ |
Без обозначения |
Один |
|
2 |
Два | ||
|
5 |
Тип монтажа |
2 |
Неподвижное резьбовое соединение |
|
4 |
Соединение с неподвижным фланцем | ||
|
6 |
Тип коммутационной головки |
4 |
Коммутационная головка во взрывозащищенном исполнении |
|
7 |
Диаметр защитной трубки |
Без обозначения |
Защитная трубка отсутствует |
|
0 |
16 мм | ||
|
1 |
12 мм | ||
|
8 |
Тип конструкции |
A |
Универсальный |
|
FZYI |
Искробезопасный виброизолирующий ударный гип | ||
|
FZYD |
Взрывонепроницаемая оболочка, виброизолирующий ударный тип |
WR
1 2 3 4 5 6 7
Рисунок 3 - Структура условного обозначения моделей преобразователей термоэлектрических WR бронированного исполнения
Таблица 3 - Расшифровка структуры условного обозначения моделей преобразователей термоэлектрических WR бронированного исполнения
|
Позици я |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
WR |
Преобразователи термоэлектрические |
|
2 |
Условное обозначение типа НСХ |
N |
K - хромель-алюмелевые (никельхром-никельалюминиевые) (по ГОСТ Р 8.585-2001) |
|
Е |
E - хромель-константановые (никельхром-медьникелевые) (по ГОСТ Р 8.585-2001) | ||
|
3 |
Исполнение |
K |
Бронированное исполнение |
|
4 |
Количество ЧЭ |
Без обозначения |
Один |
|
2 |
Два | ||
|
5 |
Тип монтажа |
1 |
Без крепежного устройства |
|
2 |
Неразъемное (неподвижное) резьбовое соединение с обжимной муфтой | ||
|
3 |
Разъемное (подвижное) резьбовое соединение с обжимной муфтой | ||
|
4 |
Неразъемный (неподвижный) фланец с обжимной муфтой | ||
|
5 |
Разъемный (подвижный) фланец с обжимной муфтой | ||
|
6 |
Тип клеммной коробки |
0 |
С фарфоровой колодкой |
|
3 |
Клеммная коробка водонепроницаемой исполнения | ||
|
7 |
Штекерное (разъемное) соединение | ||
|
9 |
Выводной и провод | ||
|
7 |
Тип горячего спая термопары |
1 |
Изолированное исполнение |
|
2 |
Корпусное присоединение |

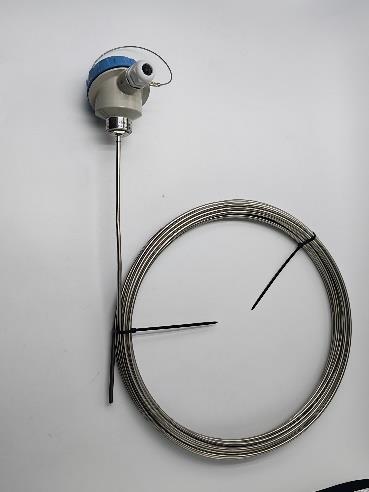

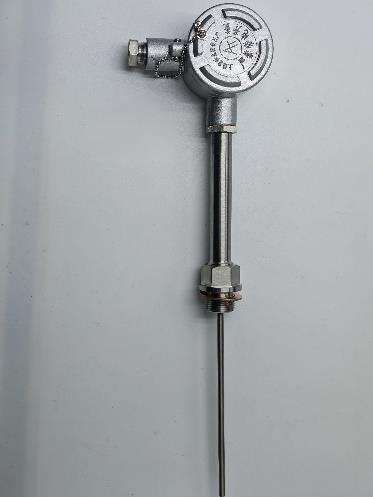

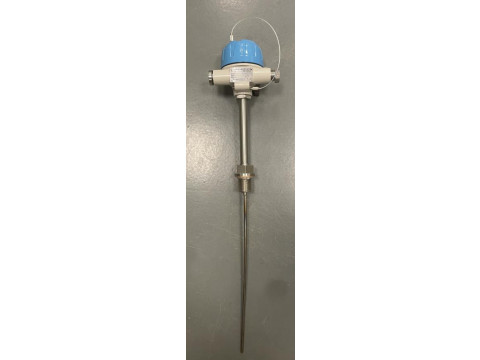

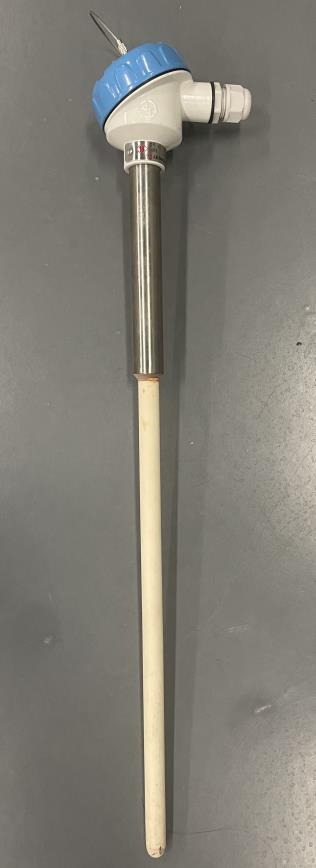

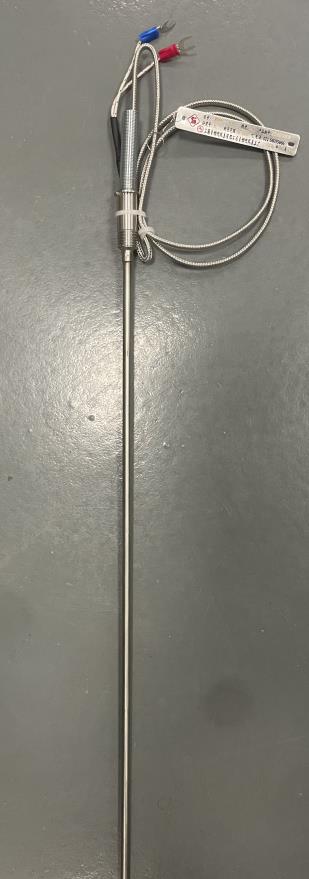

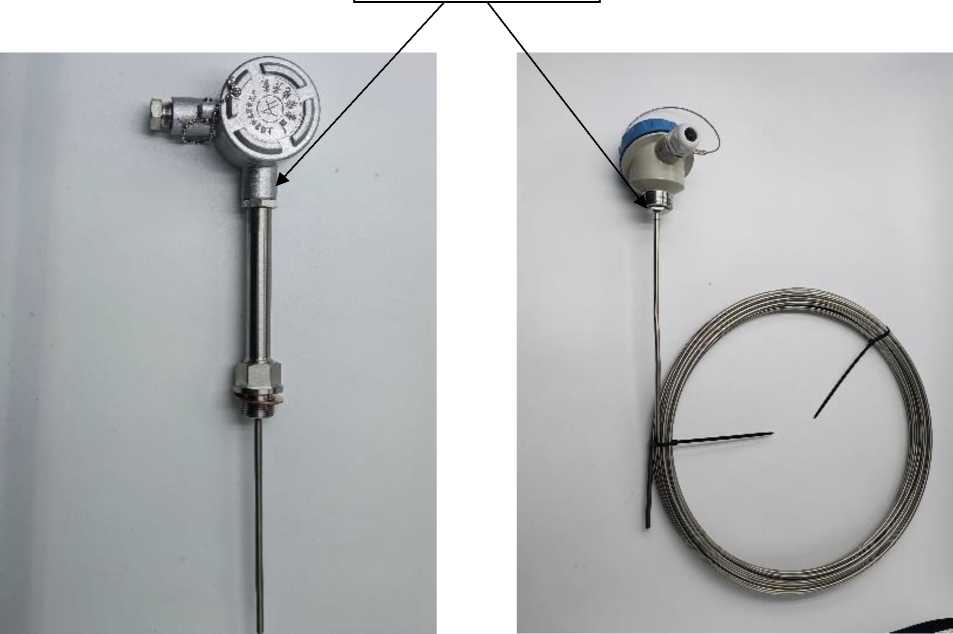

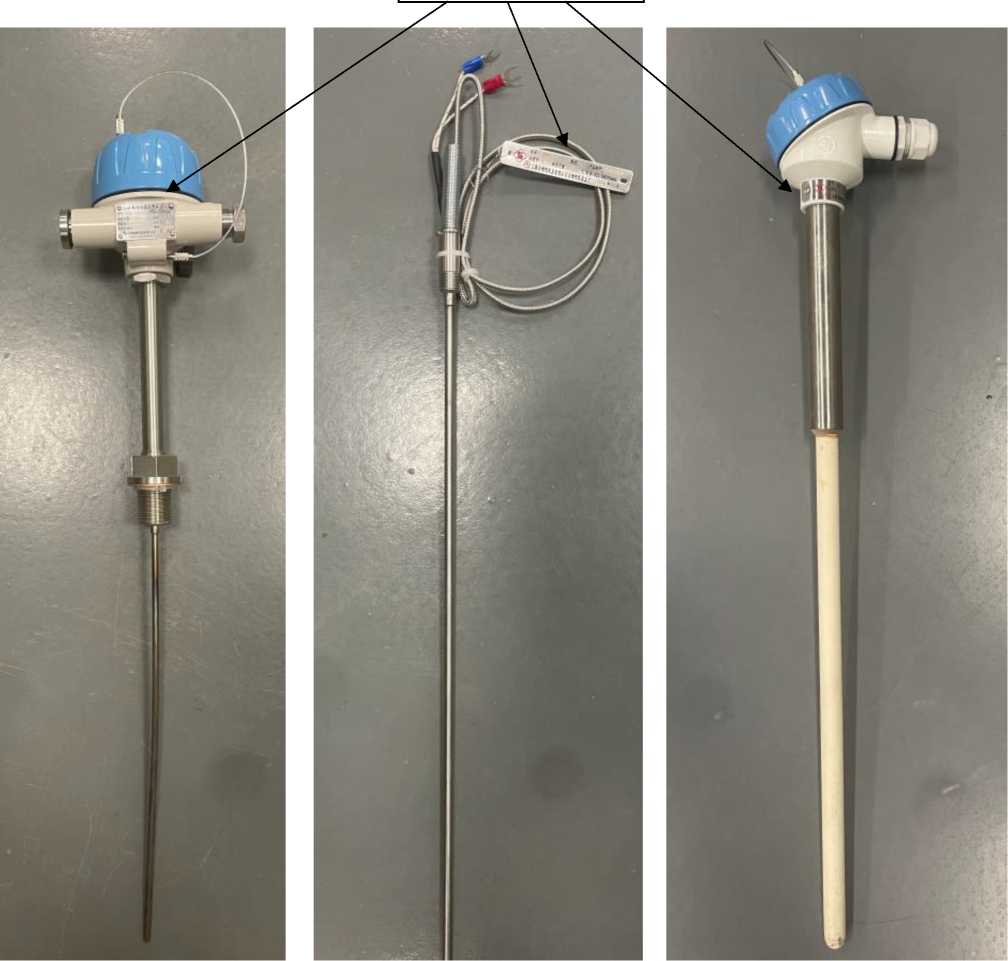

Фотографии общего вида ТП с указанием места нанесения заводского номера приведены на рисунке 4.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на металлический шильдик, прикрепленный к защитной головке ТП или к корпусу ТП.
Место нанесения заводского номера
WRNK-240, WREK-240, WRNK-191, WREK-191, WRR-1312, WRP-1316
WRNK-2240, WREK-2240
WRNK2-191, WREK2-191
WRR2-1312, WRP2-1316
Место нанесения заводского номера
WRNK-24FZYI, WREK-24FZYI
WRNK-224FZYI, WREK-224FZY
WRNK-24FZYD, WREK-24FZYD
WRNK-224FZYD, WREK-224FZYD
WRNK-131 WREK-131 WRNK2-131, WREK2-131
Рисунок 4 - Общий вид преобразователей термоэлектрических WR с указанием места нанесения заводского номера
Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Пломбирование ТП не предусмотрено.
Технические характеристики
Метрологические и технические характеристики ТП приведены в таблицах 4 - 6.
аблица 4 - Метрологические характеристики
|
Условное обозначение НСХ(1) |
Класс допуска |
Диапазон измерений температуры, °С(2) |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (3) |
|
К |
1 |
от -40 до +375 включ. св. +375 до +1200 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
|
Е |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +750 |
±2,5 ±0,00751 | |
|
S |
2 |
от 0 до +600 включ. св. +600 до +1400 |
±1,5 ±0,00251 |
|
1 |
от 0 до +1100 включ. св. +1100 до +1400 |
±1,0 ±1+0,003-(t - 1100) | |
|
B |
2 |
от +600 до +1600 |
±0,00251 |
Примечания:
(1) - условное обозначение НСХ по ГОСТ Р 8.585-2001.
(2) - Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте на изделие.
(3) t - значение измеряемой температуры, °С.
Таблица 5 - Технические характеристики ТП
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 °С до +35 °С и относительной влажности от 30 % до 80 %, МОм, не менее - WRN, WRE - WRR, WRP |
1000 100 |
|
Диаметр измерительной вставки, мм |
от 3 до 8 |
|
Диаметр защитной арматуры ТП, мм |
от 12 до 35 |
|
Длина монтажной части ТП, мм - WRN, WRE - WRR, WRP |
от 50 до 50000(1) от 50 до 3000(1) |
|
Длина присоединительных проводов ТП, мм, не более - WRN, WRE |
50000 |
|
Масса, кг, не более |
20,0 (в зависимости от модели и исполнения ТП) |
П Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - для общепромышленного и бронированного исполнений: - температура окружающего воздуха, °С: - относительная влажность воздуха, %, не более - для взрывозащищенного исполнения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от -60 до +80 90 от -20 до +40 90 |
|
Маркировка взрывозащиты: - исполнение FZYD - исполнение FZYI - исполнение A |
1Ex db IIC T6...T1 Gb X 0Ex ia IIC T6...T1 Ga X 1Ex db IIC T6...T4 Gb X Ex tb IIIC T85°C...T135°C Db X |
|
Степень защиты оболочки по ГОСТ 14254-2015(2) |
IP66 |
|
Примечания: (1) - Но не менее десяти диаметров; для ТП с верхним пределом диапазона измерений св. +700 °С до +1200 °С включ.: не менее 150 мм; для ТП с верхним пределом диапазона измерений св.+1200 °С: не менее 250 мм; (2) - Для исполнений FZYD, FZYI, A. | |
аблица 6 - Показатели надежности ТП
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП и диапазона измерений), ч, не менее: - для ТП c НСХ типов «К», «Е» - в рабочем диапазоне до +300 °С; |
55000 |
|
- в рабочем диапазоне свыше +300 °С до +800 °С; |
40000 |
|
- для ТП c НСХ типов «S», «В» |
20000 |
|
Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее: - для ТП c НСХ типов «К», «Е» |
5 |
|
- для ТП c НСХ типов «S», «В» |
2 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 7 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь термоэлектрический |
WR |
1 шт. |
исполнение в соответствии с заказом |
|
Паспорт |
- |
1 экз. |
- |
Сведения о методах измерений
приведены в разделе «Проведение измерений» паспорта.
Нормативные документы
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры -кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя Shanghai Automation Instrumentation Co., LTD, Китай.
