Диспенсеры ЭКРОС

Назначение

Диспенсеры ЭКРОС (далее - диспенсеры) предназначены для измерения объема жидкости при ее дозировании из емкостей (бутылей).

Описание

Принцип действия диспенсеров основан на закачивании жидкости в рабочий объем цилиндра диспенсера, благодаря созданию пониженного давления в нем, и последующем сливе отобранной жидкости в приемный резервуар при создании избыточного давления в цилиндре диспенсера. Пониженное и избыточное давление в цилиндре диспенсера создаются при перемещении вверх и вниз поршня, установленного герметично в цилиндре. При движении поршня вверх происходит забор жидкости из резервуара, на который установлен диспенсер, при движении поршня вниз выполняется слив отобранной жидкости в приемный резервуар. Значение объема отбираемой дозы жидкости задается фиксацией ползунка на градуированной шкале объемов на диспенсере.

Диспенсеры представляют собой механические поршневые одноканальные устройства с переменным объемом доз, позволяющими отбирать установленные дозы жидкости из емкостей (бутылей) и сливать отобранные дозы в приемный резервуар.

Диспенсеры имеют варианты исполнения: ЭКРОС D (шесть модификаций) и ЭКРОС DHF (пять модификаций), отличающихся материалами, используемыми при изготовлении внутренних узлов диспенсеров. Диспенсеры ЭКРОС D предназначены для дозирования разбавленных растворов кислот, щелочей, растворителей и других растворов. Диспенсеры ЭКРОС DHF предназначены для дозирования особо чистых веществ, а также агрессивных и токсичных жидкостей: концентрированных кислот, щелочей, растворителей и других растворов.

Модификации диспенсеров отличаются диапазонами дозирования, дискретностью установки объема дозы. Модификации диспенсеров приведены в таблице 1.

Диспенсеры имеют ползунок для установки объема дозирования жидкости на градуированной шкале диспенсера. Ползунок фиксируется напротив выбранного объема дозы.

В комплект каждого диспенсера входит телескопическая трубка, которая одним концом крепится к диспенсеру, а другим - погружается в отбираемую жидкость на определенную глубину. Благодаря телескопической трубке жидкость отбирается из бутыли в цилиндр диспенсера.

Для крепления диспенсеров на горловину бутылей используются адаптеры, соответствующие диаметру горловины бутыли.

Слив отобранного объема жидкости происходит через сливную трубку, имеющую защитную крышку.

Серийный номер диспенсеров имеет цифровой формат и наносится на корпус диспенсера любым заводским способом, гарантирующим сохранность номера в процессе эксплуатации диспенсера. Серийный номер так же наносится типографским способом на маркировочную этикетку, расположенную на упаковке диспенсера.

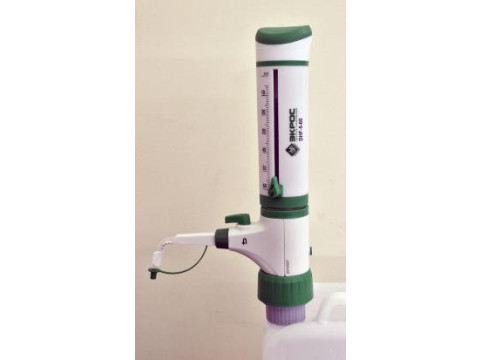

Общий вид диспенсеров, места нанесения серийного номера и знака утверждения типа приведены на рисунке 1.

утверждения

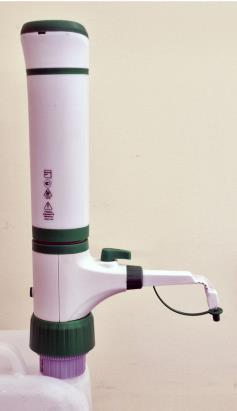

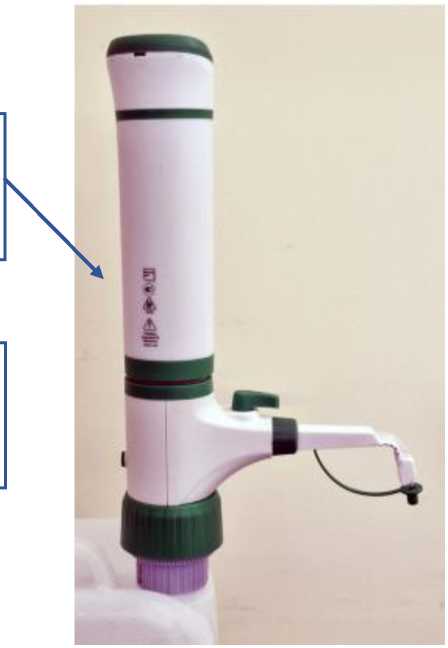

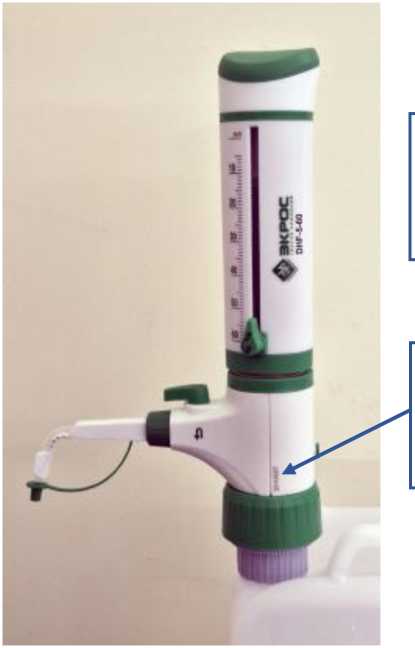

Рисунок 1 - Общий вид диспенсеров, места нанесения серийного номера и знака утверждения типа на корпус диспенсера

знака

типа

Место

нанесения

Место

нанесения

серийного номера

Пломбирование диспенсеров не предусмотрено.

Нанесение знака поверки на диспенсеры не предусмотрено.

Обозначение диспенсеров ЭКРОС складывается из позиций Х1-Х2, где:

Х1 - обозначение исполнения диспенсера (D или DHF);

Х2 - обозначение диапазона объемов дозирования диспенсера в мл (см3).

Например, обозначение диспенсера ЭКРОС DHF-0,25-2,5 означает: диспенсер ЭКРОС исполнения DHF с диапазоном дозирования от 0,25 мл (см3) до 2,5 мл (см3).

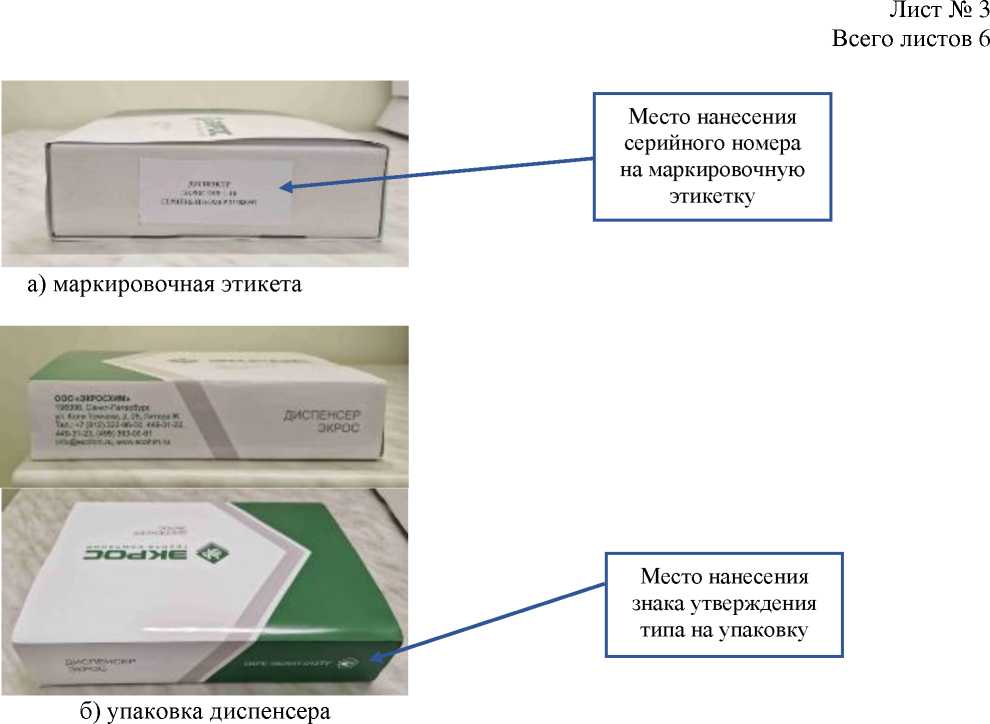

Рисунок 2 - общий вид маркировочной этикетки на упаковке диспенсера - а), общий вид упаковки диспенсеров - б)

Технические характеристики

В таблице 1 применяются следующие сокращения наименований:

1) Пределы допускаемой систематической составляющей относительной погрешности -далее в таблице 1 «Погрешность»;

2) Предел допускаемого среднего квадратического отклонения случайной составляющей относительной погрешности - далее в таблице 1 «СКО».

Пределы допускаемой систематической составляющей относительной погрешности 50х и предел допускаемого среднего квадратического отклонения случайной составляющей

относительной погрешности 50х для значений измеряемых объемов дозирования в диапазоне

от 0,1- Утах до Утах устанавливают согласно формулам:

30

0х

Утах

s0

0х

Ух

Утах

• 30тах, %

Ух

$0тах, %

где Утах - максимальное значение объема из диапазона измерений диспенсера, мл (см3);

30тах - пределы допускаемой систематической составляющей относительной погрешности, установленные для максимального значения объема из диапазона измерений диспенсера, %;

Ух - значение измеряемого объема диспенсера, мл (см3);

$0тах - предел допускаемого среднего квадратического отклонения случайной составляющей относительной погрешности, установленный для максимального значения объема из диапазона измерений диспенсера, %.

Таблица 1 - Метрологические характеристики диспенсеров

Таблица 2 - Основные технические характеристики диспенсеров

Таблица 3 - Показатели надежности и долговечности диспенсеров

Знак утверждения типа

наносится на диспенсер заводским способом, на упаковку диспенсера методом термопечати или в виде наклейки, на титульный лист Паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность диспенсеров

Сведения о методах измерений

приведены в разделах «Описание и работа» и «Использование по назначению» документа: БКРЕ.062831.012 ПС «Диспенсеры ЭКРОС. Паспорт и руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений объема жидкости и вместимости, утвержденная Приказом Росстандарта от 19 мая 2026 г. № 937;

БКРЕ.062831.012 ТУ «Диспенсеры ЭКРОС. Технические условия».
