Трансформаторы напряжения CPB 245
| Номер в ГРСИ РФ: | 99453-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
|
99453-26: Описание типа
2026-99453-26.pdf
|
Скачать | 117 КБ |
Трансформаторы напряжения CPB 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99453-26 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||
| Модель | CPB 245 | |||||||||||||||||||||||||||||||||||||||
| Приказы |
№1933 от
23.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d0627d91-07c1-507b-23b4-d330c7e1b05f | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «ABB Power Technologies AB», ШВЕЦИЯ, SE-77180, Ludvika
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99453-26: Описание типа
2026-99453-26.pdf
|
Скачать | 117 КБ |
Описание типа
Назначение
Трансформаторы напряжения CPB 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К средствам измерений данного типа относятся трансформаторы напряжения CPB 245 зав. № 1HSE 8704 402, 1HSE 8704 403, 1HSE 8704 404, 1HSE 8704 405, 1HSE 8704 406, 1HSE 8704 407, 1HSE 8804715, 1HSE 8804716, 1HSE 8804717, 1HSE 8804726, 1HSE 8804728, 1HSE 8804729.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной печати в виде буквенно-цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

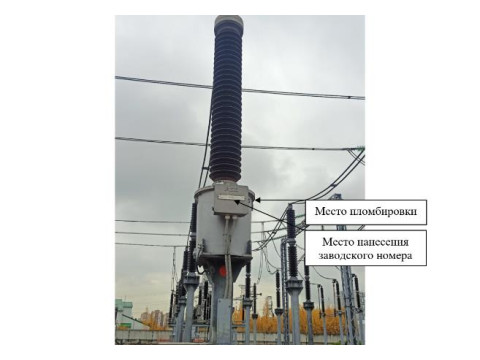

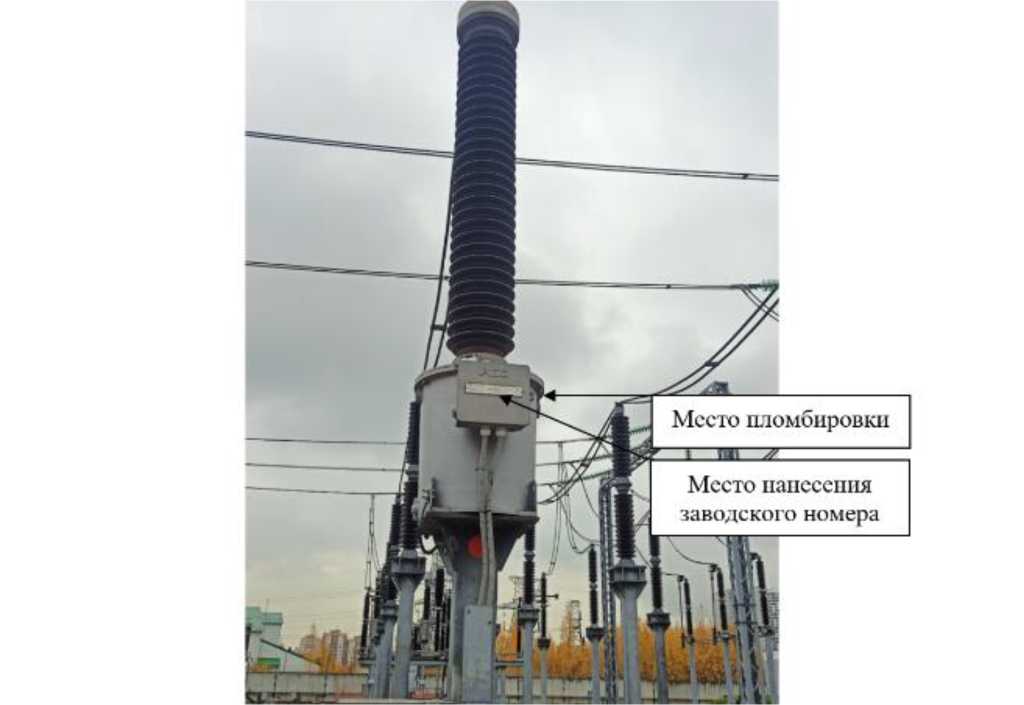

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
1HSE 8704 402, 1HSE 8704 403, 1HSE 8704 404, 1HSE 8704 405, 1HSE 8704 406, 1HSE 8704 407 | |
|
Номинальное напряжение первичной обмотки Ui^m, кВ |
220/^3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки 1a-1n основной вторичной обмотки 2a-2n дополнительной вторичной обмотки da-dn |
100/^3 100/V3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки 1a-1n основной вторичной обмотки 2a-2n дополнительной вторичной обмотки da-dn |
0,2; 0,5; 1,0 0,2 3Р |
|
Номинальная мощность, В^А основной вторичной обмотки 1a-1n основной вторичной обмотки 2a-2n дополнительной вторичной обмотки da-dn |
120; 400; 600 100 400 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
1HSE 8804715, 1HSE 8804716, 1HSE 8804717, 1HSE 8804726, 1HSE 8804728, 1HSE 8804729 | |
|
Номинальное напряжение первичной обмотки 1’|цом. кВ |
220/^3 |
|
Номинальное напряжение 1’2ном. В основной вторичной обмотки 1a-1n основной вторичной обмотки 2a-2n дополнительной вторичной обмотки da-dn |
100/\3 100/V3 100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки 1a-1n основной вторичной обмотки 2a-2n дополнительной вторичной обмотки da-dn |
0,2 0,2; 0,5; 1,0; 3,0 3Р |
|
Номинальная мощность, 1ГА основной вторичной обмотки 1a-1n основной вторичной обмотки 2a-2n дополнительной вторичной обмотки da-dn |
10 100; 200; 400; 800 100 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
CPB 245 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
