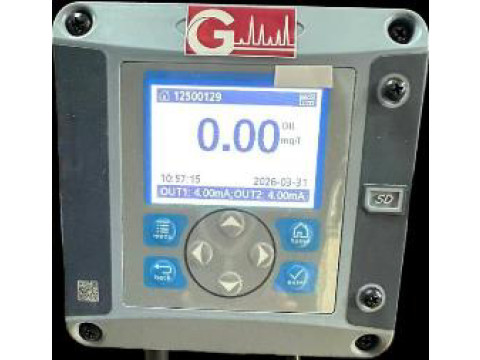

Анализаторы нефтепродуктов в воде SFFP-200
| Номер в ГРСИ РФ: | 99463-26 |
|---|---|
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Анализаторы нефтепродуктов в воде SFFP-200 (далее - анализаторы) предназначены для измерений массовой концентрации нефтепродуктов в сточных, технологических, природных и питьевых водах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99463-26 | ||||||
| Действует | по 23.09.2031 | ||||||
| Наименование | Анализаторы нефтепродуктов в воде | ||||||
| Модель | SFFP-200 | ||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a230dd52-a8f4-3835-bf81-0ce6a960f592 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-1213-2026 ГСИ. Анализаторы нефтепродуктов в воде SFFP-200. Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99463-26: Описание типа
2026-99463-26.pdf
|
Скачать | 190.6 КБ | |
|
99463-26: Методика поверки
МП-1213-2026
2026-mp99463-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Анализаторы нефтепродуктов в воде SFFP-200 (далее - анализаторы) предназначены для измерений массовой концентрации нефтепродуктов в сточных, технологических, природных и питьевых водах.
Описание
Принцип действия анализаторов основан на ультрафиолетовой флуоресценции. При воздействии ультрафиолетового излучения на ароматические углеводороды в диапазоне длин волн от 410 до 500 нм атомы генерируют световое излучение более низкой частоты (большей длины волны) - флуоресценцию. Интенсивность флуоресцентного свечения пропорциональна содержанию ароматических углеводородов.
Анализаторы представляют собой стационарные автоматические приборы, которые конструктивно состоят из контроллера и датчика.
Датчик служит для непосредственного измерения значений массовой концентрации нефтепродуктов в воде. Датчики передают обработанный результат измерений на внешние устройства, по каналам от 4 до 20 мА и RS-485.
Контроллер используется для задания режимов измерений и отображения получаемых от датчика результатов измерений.
Общий вид анализаторов представлен на рисунке 1.
Серийный номер анализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом гравировки на идентификационную табличку, приклеиваемую на боковую панель контроллера. Место нанесения серийного номера представлено на рисунке 2.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
а

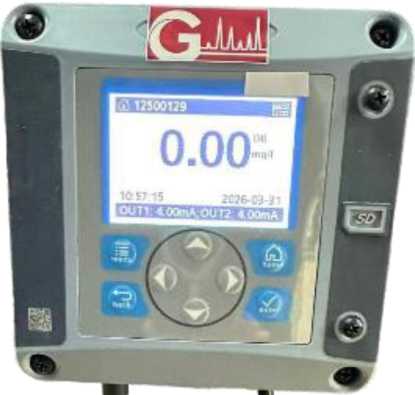

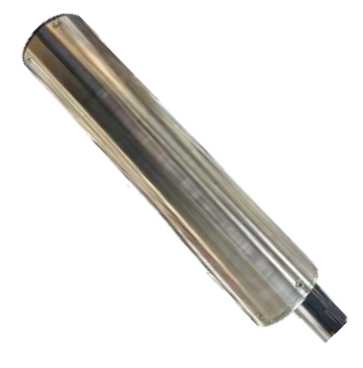

Рисунок 1 - Общий вид анализаторов: а - контроллер, б - датчик
б

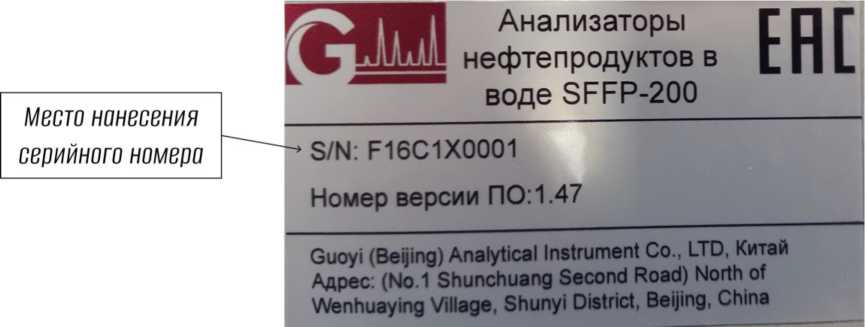

Рисунок 2 - Общий вид идентификационной таблички
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое позволяет осуществлять контроль процесса измерений, отображать и сохранять результаты измерений.
ПО анализатора заложено в микропроцессоре и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Идентификационные данные встроенного ПО представлены в таблице 1.
аблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.47 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений1) массовой концентрации нефтепродуктов в воде, мг/дм3 |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов в воде, % |
±5 |
|
1) Фактический диапазон измерений указывается в руководстве по эксплуатации и паспорте анализатора и не превышает указанных в таблице значений | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±20 50±1 |
|
Габаритные размеры, мм, не более: - контроллер (ширинахдлинахвысота) - датчик (длинахдиаметр) |
144x144x181 399x68 |
|
Масса, кг, не более: - контроллер - датчик |
1,7 0,38 |
|
Условия эксплуатации контроллера: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20 до +60 95 от 84 до 106 |
|
Условия эксплуатации датчика: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +1 до +40 95 от 84 до 106 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
219000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
аблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор нефтепродуктов в воде SFFP-2001) |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Эксплуатация анализатора» документа «Анализаторы нефтепродуктов в воде SFFP-200. Руководство по эксплуатации и паспорт».
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Стандарт предприятия Guoyi (Beijing) Analytical Instrument Co., LTD, Китай «Анализаторы нефтепродуктов в воде SFFP-200».
