Трансформаторы напряжения JDZ
| Номер в ГРСИ РФ: | 99466-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Jiangsu Jingjiang Instrument Transformer Co., Ltd., КИТАЙ |
|
99466-26: Описание типа
2026-99466-26.pdf
|
Скачать | 230.6 КБ |
Трансформаторы напряжения JDZ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99466-26 | ||||||||||||
| Действует | по 23.09.2031 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | JDZ | ||||||||||||
| Модификации |
условное обозначение JDZ X X1 - X2 X3 X4, где: JDZ - обозначение типа средства измерений X - наличие дополнительной вторичной обмотки: X – наличие дополнительной вторичной обмотки; (нет символа) - отсутствует дополнительная вторичная обмотка X1 - номер конструктивного исполнения: 5; 6; 8; 9; 11 X2 - номинальное напряжение первичной обмотки X3 - G, D, DG – конструктивные исполнения; R - наличие плавкого предохранителя; (нет символа) - отсутствует функционал X4 - 2; 3; 4 - номер конструктивного исполнения; CQ - для газоизолированных шкафов; (нет символа) - отсутствует функционал |
||||||||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 143c9f31-412c-4961-b6a7-5279086aa3f7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Jiangsu Jingjiang Instrument Transformer Co., Ltd., КИТАЙ, No.206, Xingang Road, Jingjiang City, Jiangsu Province, 214500
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99466-26: Описание типа
2026-99466-26.pdf
|
Скачать | 230.6 КБ |
Описание типа
Назначение
Трансформаторы напряжения JDZ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц или 60 Гц.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичной обмоток. Трансформаторы являются однофазными, с литой изоляцией.
Структура условного обозначения модификаций трансформаторов приведена на рисунке 1.
Заводской номер наносится на маркировочную наклейку, наносимую на корпус трансформаторов, любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов представлен на рисунке 2. Маркировочная наклейка с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлена на рисунке 3. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Структура условного обозначения модификаций трансформаторов:
JDZ X X - X X X
2; 3; 4 - номер конструктивного исполнения;
CQ - для газоизолированных шкафов;
(нет символа) - отсутствует функционал.____________________
G, D, DG - конструктивные исполнения;
R - наличие плавкого предохранителя;
(нет символа) - отсутствует функционал.
Номинальное напряжение первичной обмотки1:
1 - 0,38 кВ или 0,38/\3 кВ;
1 - 0,69 кВ или 0,69/\3 кВ;
1 - 1,14 кВ или 1,14/^3 кВ;
3 - 3 кВ или 3/^3 кВ;
6 - 6 кВ или 6А3 кВ;
10 - 10 кВ или 10/^3 кВ;
11 - 11 кВ или 11/^3 кВ;
13 ,8 - 13,8 кВ или 13,8/^3 кВ;
15 - 15 кВ или 15/^3 кВ;
17 ,5 - 17,5 кВ или 17,5/^3 кВ;
20 - 20 кВ или 20/\3 кВ;
30 - 30 кВ или 30/V3 кВ;
33 - 33 кВ или 33/V3 кВ;
35 - 35 кВ или 35/^3 кВ._______________________________
Номер конструктивного исполнения:
5; 6; 8; 9; 11._________________________ ____________________________________
Наличие дополнительной вторичной обмотки:
X - наличие дополнительной вторичной обмотки;
(нет символа) - отсутствует дополнительная вторичная обмотка._____________
Обозначение типа средства измерений.
JDZ8-3; JDZ8-6;
JDZ8-10; JDZX8-3G;
JDZX5-35RCQ
JDZX6-1
JDZX6-35RCQ
JDZ9-3; JDZ9-6; JDZ9-10;
JDZX9-3G; JDZX9-6G;
JDZX8-3; JDZX8-6; JDZX8-10
JDZX8-6G; JDZX8-10G
JDZX9-10G
JDZ9-35
JDZ11-20; JDZX11-20G
JDZ11-20D; JDZX11-20DG
JDZX8-10RCQ;
JDZX8-20RCQ; JDZX8-35RCQ
JDZX9-3; JDZX9-6;
JDZX9-10
JDZX9-10DG
JDZX9-10G2
JDZX9-10G3
JDZX9-10G4
JDZX9-10RCQ;
JDZX9-20RCQ
JDZX9-35
JDZX9-35G
JDZX9-35G2
JDZX11-20

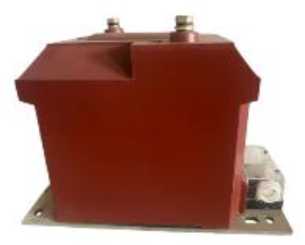

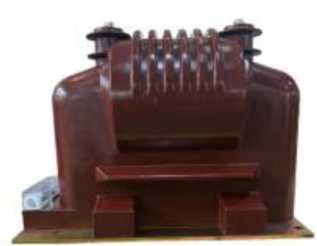

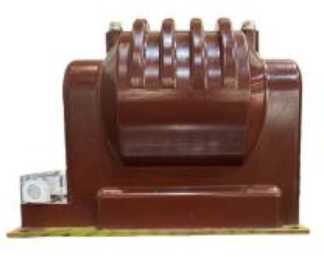

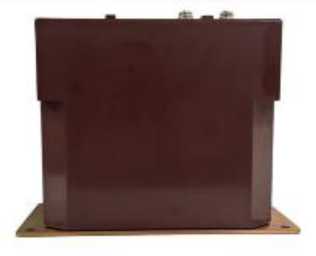

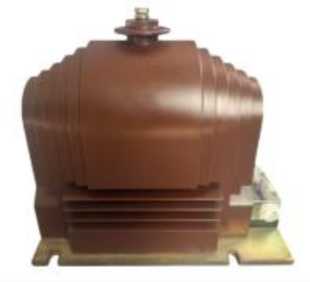

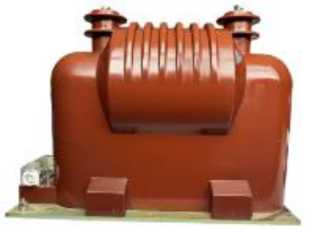

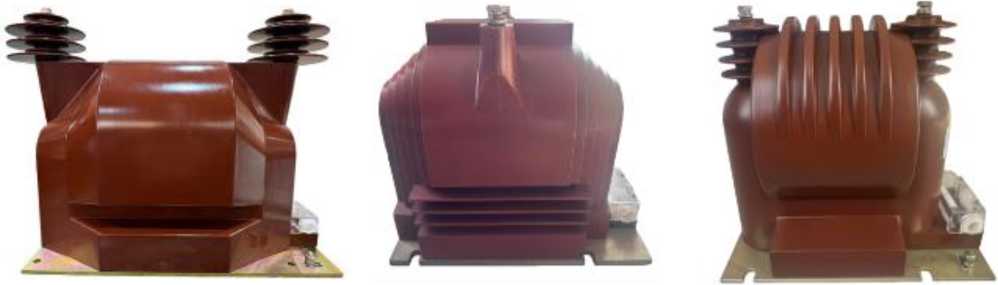

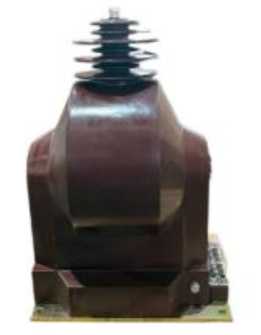

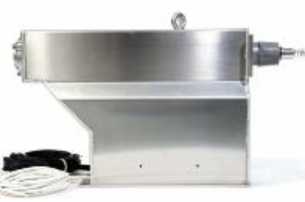

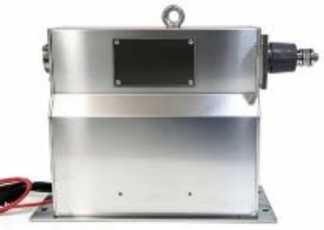

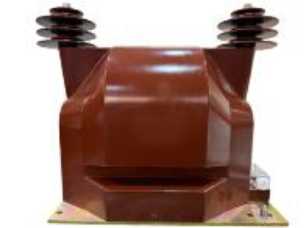

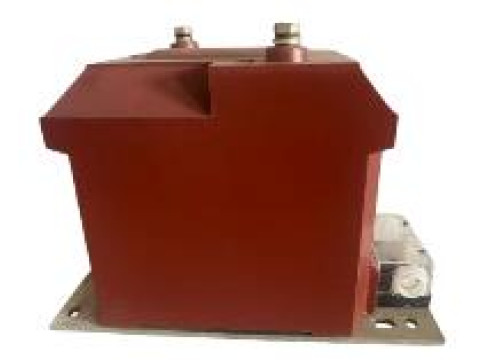

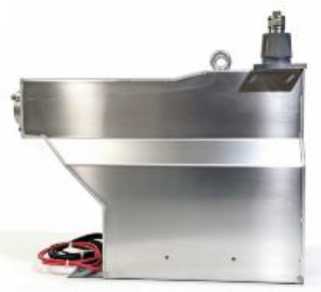

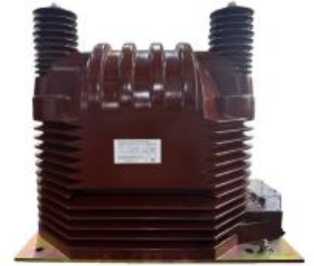

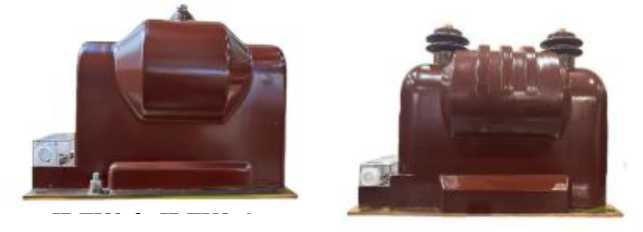

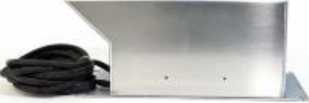

Рисунок 2 - Общий вид трансформаторов
Место нанесения заводского номера

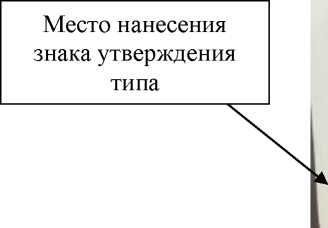

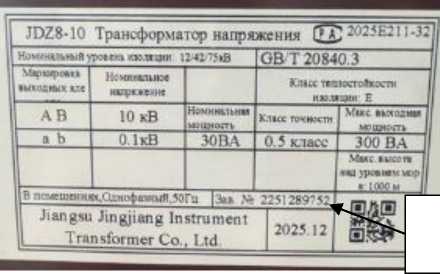

Рисунок 3 - Маркировочная наклейка с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
1; 3; 12; 24; 40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
0,38^3; 0,69/\3; 1,14/^3; 3/^3; 6/Д 10/^3; 11/V3; 13,8/^3; 15/^3; 17,5/^3; 20/\3; 30/Д 33/Д 35/Д 0,38; 0,69; 1,14; 3; 6; 10; 11; 13,8; 15; 17,5; 20; 30; 33; 35 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3; 110/V3; 100; 110; 220; 230 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 100; 110/3; 220 |
|
Класс точности вторичной обмотки по ГОСТ 1983-2015: - основная - дополнительная |
0,2; 0,5; 1; 3 3P; 6P |
|
Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 2,5 до 300 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
650x350x700 |
|
Масса, кг, не более |
180 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °C, % |
от -40 до +50 до 90 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка до отказа, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
JDZ |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Методы измерений» документа «Трансформаторы напряжения JDZ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Приказ Росстандарта от 07.08.2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
«Трансформаторы напряжения JDZ. Стандарт предприятия».
