Системы распределенные управления и противоаварийной защиты WISECON
| Номер в ГРСИ РФ: | 99467-26 |
|---|---|
| Производитель / заявитель: | ООО "Инфраструктура ТК", г.Москва |
|
99467-26: Описание типа
2026-99467-26.pdf
|
Скачать | 178.7 КБ |
Системы распределенные управления и противоаварийной защиты WISECON (далее по тексту - системы, комплексы) предназначены для измерений силы постоянного электрического тока и воспроизведения силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99467-26 | ||||||
| Действует | по 23.09.2031 | ||||||
| Наименование | Системы распределенные управления и противоаварийной защиты | ||||||
| Модель | WISECON | ||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | eafa5fd8-42aa-9124-209d-17baea2bb701 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Инфраструктура ТК», РОССИЯ, 614055, Пермский край, г. Пермь, ул. Промышленная, д. 84
Поверка
| Методика поверки / информация о поверке |
МИ 2539-99 Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99467-26: Описание типа
2026-99467-26.pdf
|
Скачать | 178.7 КБ |
Описание типа
Назначение
Системы распределенные управления и противоаварийной защиты WISECON (далее по тексту - системы, комплексы) предназначены для измерений силы постоянного электрического тока и воспроизведения силы постоянного электрического тока.
Описание
Принцип действия систем основан на измерениях электрических сигналов силы постоянного электрического тока, поступающих на измерительные каналы (далее по тексту - ИК) и преобразовании их в цифровой код при помощи АЦП, а также преобразовании цифровых сигналов и воспроизведения силы постоянного электрического тока при помощи ЦАП.
Системы представляют собой комплексы измерительно-вычислительные
и управляющие и относятся к проектно-компонуемым изделиям.
Комплексы предназначены для применения в составе автоматизированных систем управления технологическими процессами (АСУ ТП) объектов нефтегазопереработки и энергетической отрасли с повышенными требованиями к непрерывности функционирования, отказоустойчивости и ремонтопригодности, а также в промышленной автоматизации в качестве элементов среднего уровня в составе систем автоматизированного управления технологическими процессами и систем управления и противоаварийной защиты на основе настраиваемого программного обеспечения.
Комплексы обеспечивают функционирование распределенных систем управления (далее по тексту - РСУ), противоаварийной защиты (далее по тексту - ПАЗ) и защитных блокировок, управление и мониторинг турбокомпрессорного оборудования.
Комплексы имеют модульную структуру и могут отличаться по наличию и количеству шкафов, входящих в состав комплексов, составу и количеству модулей входных и выходных сигналов (до 192 модулей на один комплект модулей контроллера), входящих в состав шкафов РСУ и ПАЗ, количеству ИК, а также вспомогательных элементов (блоков питания, реле, клеммных соединителей) в зависимости от конкретного технологического объекта управления, в соответствии с заказом и требованиями пользователя.
Состав комплексов указывается в паспорте определяется следующими компонентами:
- автоматизированное рабочее место (далее по тексту - АРМ) - предназначено для визуализации технологического процесса, оперативного управления, диагностики и конфигурирования комплексов.
- шкаф серверный или серверная стойка - предназначены для обработки, хранения и архивирования технологических данных, и обеспечивающие взаимодействие между модулями контроллеров и АРМ.
- шкаф ПАЗ - предназначен для реализации функций ПАЗ и перевода технологического объекта в безопасное состояние при достижении критических или аварийных значений контролируемых параметров. Шкаф ПАЗ содержит в своем составе комплект процессоров, состоящий из трех модулей процессоров.
- шкаф РСУ - предназначен для реализации алгоритмов автоматического регулирования, логического управления, сбора и обработки технологических сигналов, а также передачи данных на АРМ. Шкаф РСУ содержит в своем составе комплект процессоров, состоящий из двух модулей процессоров.
ИК шкафа ПАЗ предназначены для измерений силы постоянного электрического тока от первичных преобразователей, не входящих в состав комплексов и формируются на базе следующих компонентов:
- клеммных колодок, обеспечивающих подключение внешних линий связи к модулям входных сигналов.
- многоканальных модулей входных сигналов WT633A, осуществляющих преобразование посредством АЦП входных электрических сигналов;
- модуля контроллера WT610A, осуществляющего обработку измерительной информации, полученной от модулей входных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования и отображения результатов измерений на АРМ.
ИК Шкафа РСУ предназначены для измерений и воспроизведения силы постоянного электрического тока и формируются на базе следующих компонентов:
- клеммных колодок, обеспечивающих подключение внешних линий связи к модулям входных и выходных сигналов.
- многоканальных модулей входных сигналов WM231J и WM231K, осуществляющих преобразование посредством АЦП входных электрических сигналов и многоканальных модулей выходных сигналов WM236F и преобразовании цифровых сигналов для воспроизведения силы постоянного электрического тока при помощи ЦАП;
- модуля контроллера WM950H, осуществляющего обработку измерительной информации, полученной от модулей входных сигналов, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования и отображения результатов измерений на АРМ, а также управления по шине связи модулями выходных сигналов.
Для связи с компонентами, периферийными устройствами, первичными датчиками комплексы имеют встроенную поддержку следующих сетевых протоколов и технологий: Ethernet, RS-485, USB, HDMI, MODBUS TCP, MODBUS RTU, Profibus DP.
Серийный номер комплексов, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом трафаретной печати на маркировочную табличку, размещенной в правом верхнем углу передней двери всех шкафов или стоек комплексов.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено. Предусмотрено закрытие дверей шкафов на ключ.

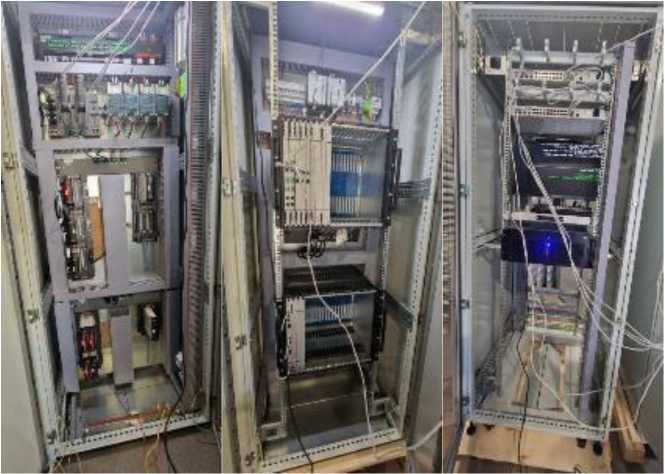

Общий вид комплексов с указанием места нанесения маркировочной таблички и мест нанесения знака утверждения типа и серийного номера представлены на рисунках 1 и 2.

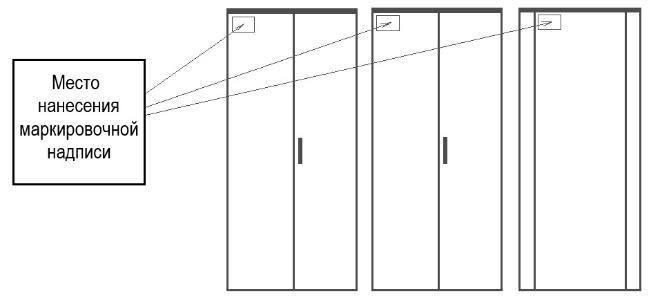

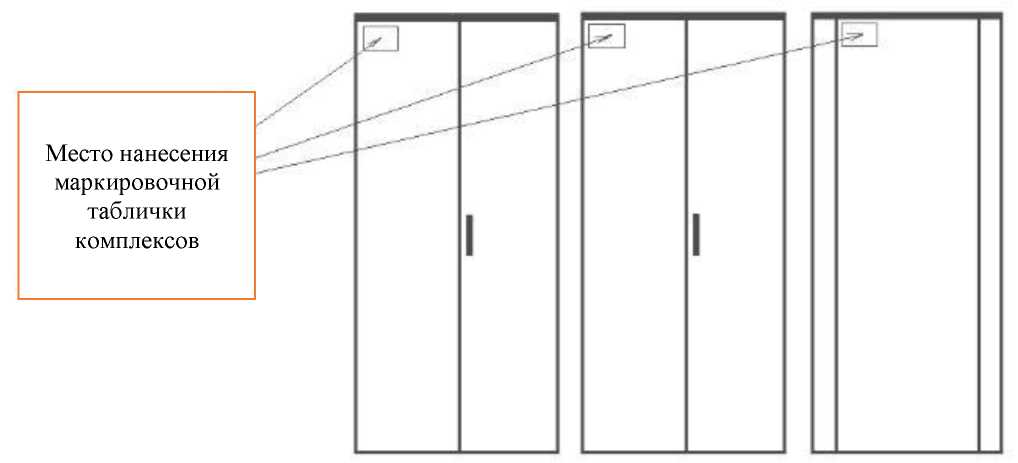

Рисунок 1 - Общий вид комплексов с указанием места нанесения маркировочной таблички
Место нанесения серийного номера
Место нанесения знака утверждения типа

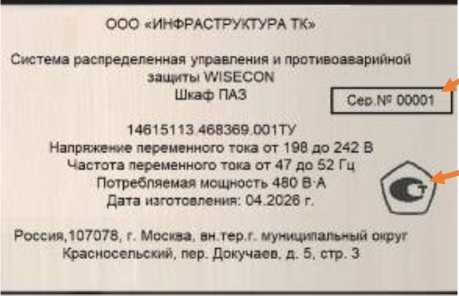

Рисунок 2 - Общий вид маркировочной таблички Шкафа ПАЗ с указанием мест нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенное ПО хранится в энергонезависимой памяти модулей контроллеров и модулей входных и выходных сигналов, устанавливается изготовителем в процессе производственного цикла и не доступно к изменению. Встроенное ПО модулей входных и выходных сигналов выполняет функции преобразования сигналов, а встроенное ПО модулей контроллеров выполняет обработку и передачу результатов измерений.
Внешнее ПО предназначено для построения систем ПАЗ и РСУ на базе комплексов и состоит из «WiseSafetyPro» (программные модули «WiseSafetyView», «WiseSOE», «SafetyPro» и «KSView») и «WiseDCS» (программные модули «WiseSOE», «WiseSyncBase»,
«WisePredictiveAnalytics», «WiseCPM», «WiseAlarmManager», «WiseMPA», «CCM Studio» и «sysdiag») и разделяется на метрологически значимую и не значимую части.
К метрологически значимой части ПО относятся программные модули: «SafetyPro» и «KSView» для шкафов ПАЗ, и «CCM Studio» и «sysdiag» для шкафов РСУ. Они включают в себя набор инструментальных и исполнительных программных модулей, и предназначены для отображения результатов измерений на АРМ и идентификации модулей в составе комплексов.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», а внешнего ПО — уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Метрологические характеристики комплексов нормированы с учетом влияния встроенного и внешнего ПО.
Идентификационные данные встроенного и внешнего ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
WT610A |
WT633A |
WM950H |
WM231K |
WM236F |
WM231J |
|
Номер версии (идентификационный номер ПО), не ниже |
S1.0.3 |
S1.0.9 |
4.2 |
5.6 |
1.0 |
5.6 |
|
Цифровой идентификатор ПО |
- | |||||
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
CCM Studio |
sysdiag |
SafetyPro |
KSView |
|
Номер версии (идентификационный номер ПО), не ниже |
4.1.0142 |
5.3.0.3 |
3.4.02 |
1.0.8 |
|
Цифровой идентификатор ПО |
- | |||
Технические характеристики
Таблица 3 - Метрологические характеристики_____
|
Модуль |
Количество каналов |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведённой погрешности, % |
Пределы допускаемой дополнительной приведенной погрешности, % | |
|
На входе |
На выходе | ||||
|
WT633A |
32 |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,004 |
|
WM231J |
16 |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,004 |
|
от 0 до 20 мА |
16 бит |
±0,1 |
±0,004 | ||
|
WM231K |
16 |
от 4 до 20 мА |
16 бит |
±0,15 |
±0,004 |
|
от 0 до 20 мА |
16 бит |
±0,15 |
±0,004 | ||
|
WM236F |
16 |
12 бит |
от 4 до 20 мА |
±0,2 |
±0,004 |
|
Примечания: 1. Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона преобразований аналоговых сигналов. 2. Дополнительная погрешность вызвана изменением температуры окружающей среды от нормальных условий измерений от +15 C до +25 C в пределах условий эксплуатации на каждый 1 C. 3. Основная и дополнительная погрешности суммируются алгебраически. | |||||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: пряжение переменного тока, В стота переменного тока, Гц |
от 198 до 242 от 47 до 52 |
|
Потребляемая мощность, ГА. не более |
480 |
|
Условия эксплуатации: мпература окружающего воздуха, °C носительная влажность, без конденсации, % |
от +5 до +40 от 5 до 70 |
|
Габаритные размеры шкафа (высотахширина*глубина), мм, не более |
2200x800x800 |
|
Масса одного укомплектованного шкафа, кг, не более |
240 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
1000000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится методом трафаретной печати на маркировочную табличку, размещенной на двери всех шкафов или стоек комплексов, согласно схеме, указанной на рисунке 2, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система распределенная управления и противоаварийной защиты |
WISECON |
1 шт. |
|
Паспорт |
14615113.468369.001ПС |
1 экз. |
|
Руководство по эксплуатации |
14615113.468369.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации 14615113.468369.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
14615113.468369.001ТУ «Система распределенная управления и противоаварийной защиты WISECON. Технические условия».
