Сигнализаторы загазованности СИКЗ
| Номер в ГРСИ РФ: | 99469-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ФГУП "НПП "Алмаз", г.Саратов |
Сигнализаторы загазованности СИКЗ (далее - сигнализатор(ы)) предназначены для измерений довзрывоопасных концентраций горючих газов (метана) в воздухе, выдачи сигнализации о превышении установленного значения довзрывоопасной концентрации и выдачи управляющего воздействия на исполнительное устройство.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99469-26 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 23.09.2031 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Сигнализаторы загазованности | |||||||||||||||||||||||||||||||||||||||
| Модель | СИКЗ | |||||||||||||||||||||||||||||||||||||||
| Модификации |
СИКЗ-I СИКЗ-С-I СИКЗ-II СИКЗ-И-I СИКЗ-С-И-I СИКЗ-И-О-I СИКЗ-С-И-О-I СИКЗ-И-II СИКЗ-И-О-II |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 874e6df2-0a42-1632-adee-5cc1d41db3cd | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО «НПП «Алмаз», РОССИЯ, 410033, г. Саратов, ул. им. Панфилова И.В., зд. 1А, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП КДБВ.407729.002-2026 ГСИ. Сигнализаторы загазованности СИКЗ. Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1699
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1699 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99469-26: Описание типа
2026-99469-26.pdf
|
Скачать | 186.1 КБ | |
|
99469-26: Методика поверки
МП КДБВ.407729.002-2026
2026-mp99469-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Сигнализаторы загазованности СИКЗ (далее - сигнализатор(ы)) предназначены для измерений довзрывоопасных концентраций горючих газов (метана) в воздухе, выдачи сигнализации о превышении установленного значения довзрывоопасной концентрации и выдачи управляющего воздействия на исполнительное устройство.
Описание
Сигнализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе и крепятся к стене помещения. Внутри корпуса расположен сенсор газа, органы настройки пороговых значений содержания определяемого компонента, блок звуковой и световой сигнализации.
Принцип действия сигнализаторов - термохимический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора.
Способ забора пробы - диффузионный.
Сигнализаторы обеспечивает световую и звуковую сигнализацию, а также запирание клапана при превышении установленного значения довзрывоопасной концентрации определяемого компонента в воздухе.
Дополнительно к сигнализаторам могут подключаться клапан электромагнитный газовый (далее - клапан) и устройство сигнальное дублирующее (далее - УСД).
Сигнализаторы выпускаются в девяти исполнениях (таблица 1), различающихся количеством порогов срабатывания, типом контролируемого газа, возможностью подключения внешних исполнительных устройств и комплектацией.
Талица 1 — Исполнения сигнализаторов
|
Исполнение сигнализатора |
Контролируемая среда |
Количеств о порогов срабатыва ния |
Состояние клапана |
Рекомендуемый тип клапана |
Источник питания. Параметры |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
СИКЗ-I |
Природны й газ |
1 |
— |
Без клапана |
Адаптер питания: - с выходным напряжением питания |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
СИКЗ-С-I |
Природны й газ, сжиженны й газ |
1 |
Без клапана |
от 8 до 25 В; - с постоянным током не менее 0,3 А | |
|
СИКЗ-II |
Природны й газ |
2 | |||
|
СИКЗ-И-I |
Природны й газ |
1 |
Закрываете я |
Клапан электромагнитный газовый |
Блок питания: - с выходным напряжением питания от 8 до 25 В; с постоянным током не менее 0,3 А; - с возможностью подключения клапана |
|
СИКЗ-С-И-I |
Природны й газ, сжиженны й газ | ||||
|
СИКЗ-И-О-I |
Природны й газ |
Остаётся открытым | |||
|
СИКЗ-С-И-О-I |
Природны й газ, сжиженны й газ | ||||
|
СИКЗ-И-II |
Природны й газ |
2 |
Закрываете я | ||
|
СИКЗ-И-О-II |
Природны й газ |
Остаётся открытым |
Примечания:
1. Порог срабатывания для сигнализаторов с одним порогом в соответствии с техническими требованиями может быть установлен равным 10 % НКПР или 20 % НКПР по метану (для СИКЗ-С - только 10 % НКПР по метану).
При срабатывании однопороговых и двухпороговых исполнений, сигнализаторы и УСД (при наличии) обеспечивают выработку следующих видов сигнализации:
1) при срабатывании сигнализаторов с одним порогом:
- непрерывной световой сигнализации (светодиод красного цвета);
- непрерывной звуковой сигнализации;
- закрытие клапана;
2) при срабатывании сигнализаторов с двумя порогами:
а) на уровне Порога 1 (предупредительном):
- прерывистой световой сигнализации (светодиод красного цвета);
- прерывистой звуковой сигнализации;
б) на уровне Порога 2 (аварийном):
- непрерывной световой сигнализации (светодиод красного цвета);
- непрерывной звуковой сигнализации;
- закрытие клапана.
Заводской номер нанесен в доступном для прочтения месте (на нижнем торце сигнализатора) в виде цифрового кода посредством прессования.
Общий вид сигнализаторов, с указанием места нанесения знака утверждения типа и места нанесения заводского номера, представлен на рисунке 1. Нанесение знака поверки на сигнализаторы не предусмотрено. Пломбирование мест настройки (регулировки) сигнализатора не предусмотрено.

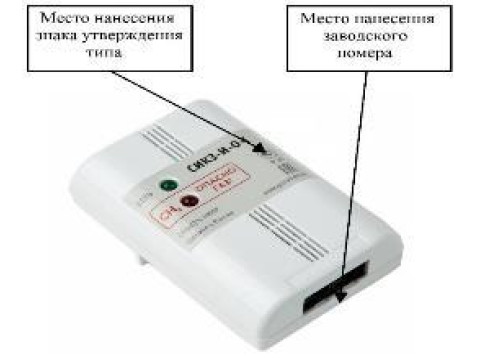

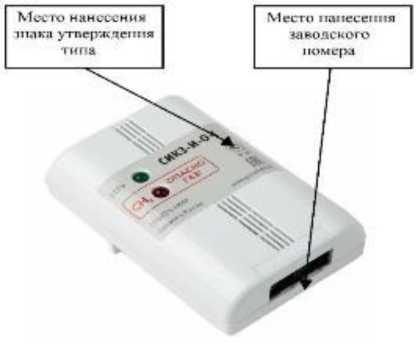

Рисунок 1 - Общий вид сигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО разработано изготовителем для решения задачи выдачи сигнализации о превышении установленного значения довзрывоопасной концентрации горючих газов.
ПО сигнализаторов идентифицируется посредством указания версии микропрограммы контроллера на маркировочной табличке в нижней торцевой части сигнализатора.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию, реализованную изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные (признаки) ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) ПО
|
Исполнение сигнализатора |
Идентификационное наименование ПО |
Номер версии (идентиф и-кационн ый номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификато ра ПО |
|
1 |
2 |
3 |
4 |
5 |
|
СИКЗ-I 10 % НКПР |
КДБВ.687282.077.00 |
00.СН С3 |
0х9FAB8546 |
CRC32 |
|
СИКЗ-I 20 % НКПР |
КДБВ.687282.077.00 |
00.СН С3 |
0х9FAB8546 | |
|
СИКЗ-С-I |
КДБВ.687282.077.00 |
00.СН С3 |
0х9FAB8546 | |
|
СИКЗ-II |
КДБВ.687282.077.01 |
01.СН С3 |
0х741с0845 | |
|
СИКЗ-И-I 10 % НКПР |
КДБВ.687282.077.00 |
00.СН С3 |
0х9FAB8546 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
СИКЗ-И-I 20 % НКПР |
КДБВ.687282.077.00 |
00.СН С3 |
0x9FAB8546 |
CRC32 |
|
СИКЗ-С-И-I |
КДБВ.687282.077.00 |
00.СН С3 |
0x9FAB8546 | |
|
СИКЗ-И-О-I 10 % НКПР |
КДБВ.687282.077.00 |
00.СН С3 |
0x9FAB8546 | |
|
СИКЗ-И-О-I 20 % НКПР |
КДБВ.687282.077.00 |
00.СН С3 |
0x9FAB8546 | |
|
СИКЗ-С-И-О-I |
КДБВ.687282.077.00 |
00.СН С3 |
0x9FAB8546 | |
|
СИКЗ-И-II |
КДБВ.687282.077.01 |
01.СН С3 |
0x741c0845 | |
|
СИКЗ-И-О-II |
КДБВ.687282.077.01 |
01.СН С3 |
0x741c0845 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Исполнение сигнализатора |
Определяемый компонент |
Порог срабатывания сигнализации, % НКПР |
Пределы допускаемой абсолютной погрешности, % НКПР |
Время срабатывания сигнализации, с, не более |
|
1 |
2 |
3 |
4 |
5 |
|
СИКЗ-I 10 % НКПР |
Метан (СН4) |
10 |
±5 |
15 |
|
СИКЗ-I 20 % НКПР |
Метан (СН4) |
20 |
±5 |
15 |
|
СИКЗ-II |
Метан (СН4) |
10 |
±5 |
15 |
|
20 |
±5 |
15 | ||
|
СИКЗ-И-I 10 % НКПР |
Метан (СН4) |
10 |
±5 |
15 |
|
СИКЗ-И-I 20 % НКПР |
Метан (СН4) |
20 |
±5 |
15 |
|
СИКЗ-И-II |
Метан (СН4) |
10 |
±5 |
15 |
|
20 | ||||
|
СИКЗ-И-О-I 10 % НКПР |
Метан (СН4) |
10 |
±5 |
15 |
|
СИКЗ-И-О-I 20 % НКПР |
Метан (СН4) |
20 |
±5 |
15 |
|
СИКЗ-И-О-II |
Метан (СН4) |
10 |
±5 |
15 |
|
20 | ||||
|
СИКЗ-С-I 10 % НКПР |
Метан (СН4) |
10 |
±5 |
15 |
|
СИКЗ-С-И-I 10 % НКПР |
Метан (СН4) |
10 |
±5 |
15 |
|
СИКЗ-С-И-О-I 10 % НКПР |
Метан (СН4) |
10 |
±5 |
15 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не более |
180 |
|
Потребляемая мощность, ВА, не более |
2,5 |
|
Напряжение питания постоянного тока, В |
от 8 до 25 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа |
от +1 до +45 от 30 до 80 от 84,0 до 106, 7 |
|
Уровень звукового давления на расстоянии 1 м, дБ, не менее |
70 |
|
Масса, кг, не более |
0,1 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
100 60 40 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 142542015 |
IP30 |
Таблица 5 — Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы сигнализатора в рабочих условиях, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и (или) на лицевую панель корпуса сигнализатора любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Сигнализатор загазованности СИКЗ |
- |
1 |
- |
|
Блок питания |
- |
1 |
по отдельному заказу |
|
Кабель для соединения блока питания |
- |
1 |
по отдельному заказу |
|
Руководство по эксплуатации |
КДБВ.407729.002 РЭ |
1 |
- |
|
Методика поверки |
- |
1 экз. |
- |
|
Клапан электромагнитный газовый |
- |
1 |
по отдельному заказу |
|
Кабель для подключения клапана |
- |
1 |
по отдельному заказу |
|
Устройство сигнальное дублирующее (УСД) |
КДБВ.425138.002 |
1 |
по отдельному заказу |
|
Насадка |
СКЯТ.441586.203 |
1 |
по отдельному заказу |
|
Комплект крепежа |
- |
1 |
- |
|
Тара |
- |
1 компл. |
- |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации КДБВ.407729.002 РЭ.
Нормативные документы
ГОСТ 27540-87 «Сигнализаторы горючих газов и паров термохимические. Общие технические условия»;
ГОСТ 34858-2022 «Газы углеводородные сжиженные топливные. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 4215-009-07566348-2026 Сигнализаторы загазованности СИКЗ. Технические условия.
