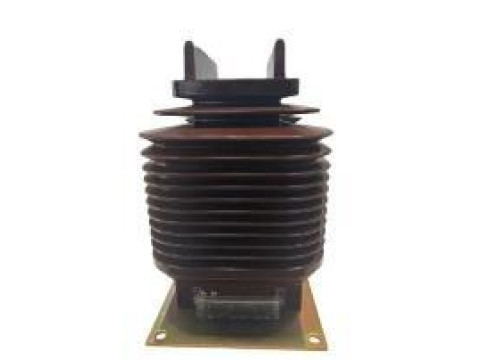

Трансформаторы тока LZZB
| Номер в ГРСИ РФ: | 99470-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Jiangsu Jingjiang Instrument Transformer Co., Ltd., КИТАЙ |
|
99470-26: Описание типа
2026-99470-26.pdf
|
Скачать | 295.9 КБ |
Трансформаторы тока LZZB (далее - трансформаторы) предназначены для измерения силы переменного тока и релейной защиты в энергосистемах с номинальным напряжением до 35 кВ и номинальной частотой переменного тока 50 Гц или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99470-26 | |||||||||
| Действует | по 23.09.2031 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | LZZB | |||||||||
| Модификации |
условное обозначение LZZB J X1–X2 X3 X4 X5 /X6, где: LZZB – обозначение трансформатора J – улучшенный (при наличии символа) X1 – номер конструктивного исполнения (от 1 по 9） X2 – номинальное напряжение X3 – А, B – для компактных распределительных шкафов С – для стандартных распределительных шкафов E, F, D – для широких распределительных шкафов X4 – Цифры: обозначают габаритные и монтажные размеры (от 1 до 9) (при наличии символа) X5 – G, GY – улучшенная модификация (при наличии символа) Q – повышенная динамическая и тепловая устойчивость (при наличии символа) X6 – 180b, 220b – Ширина корпуса (при наличии символа) |
|||||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | def93468-a6b0-d91a-27f8-917dcec757c0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jiangsu Jingjiang Instrument Transformer Co., Ltd., КИТАЙ, No.206, Xingang Road, Jingjiang City, Jiangsu Province, 214500
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99470-26: Описание типа
2026-99470-26.pdf
|
Скачать | 295.9 КБ |
Описание типа
Назначение
Трансформаторы тока LZZB (далее - трансформаторы) предназначены для измерения силы переменного тока и релейной защиты в энергосистемах с номинальным напряжением до 35 кВ и номинальной частотой переменного тока 50 Гц или 60 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией. Первичные и вторичные обмотки залиты эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформаторов. Выводы первичной обмотки проведены в верхнюю часть литого корпуса в виде контактных площадок, с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке.
Трансформаторы выпускаются в модификациях, отличающихся габаритными размерами, значением номинального первичного и вторичного токов, значением номинальной вторичной нагрузки, количеством обмоток.
Структура условного обозначения модификаций трансформаторов:
LZZB J X-X X X X /X
|_____180b, 220b - Ширина корпуса (при наличии символа)______
G, GY - улучшенная модификация (при наличии символа)
Q - повышенная динамическая и тепловая устойчивость _______(при наличии символа)_________________________________
Цифры: обозначают габаритные и монтажные размеры (от __________1 до 9) (при наличии символа)____________________________
А, B - для компактных распределительных шкафов
С - для стандартных распределительных шкафов
___________E, F, D - для широких распределительных шкафов________ _____________Номинальное напряжение____________________________
Номер конструктивного исполнения (от 1 по 9 )
__________________Улучшенный (при наличии символа)___________________
Обозначение трансформатора
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения маркировочной наклейки представлен на рисунках 1 и 2. Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 3. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Место нанесения маркировочной наклейки
LZZB7-35A
LZZB7-35A2
LZZB7-35AG
LZZB8-10A
LZZB7-35A2G LZZB8-10B
LZZB8-10E
LZZB8-10F
LZZB8-10C
LZZB8-10D
LZZB8-20/180b LZZB8-35
LZZB8-35G
LZZB8-35GY
LZZB8-35A
LZZB8-35AG

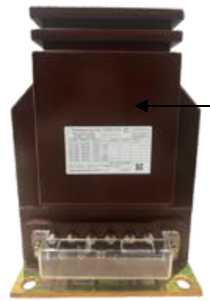

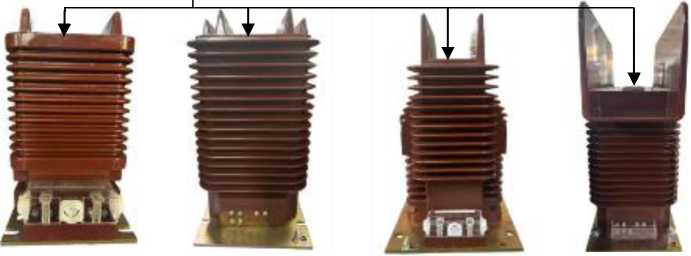

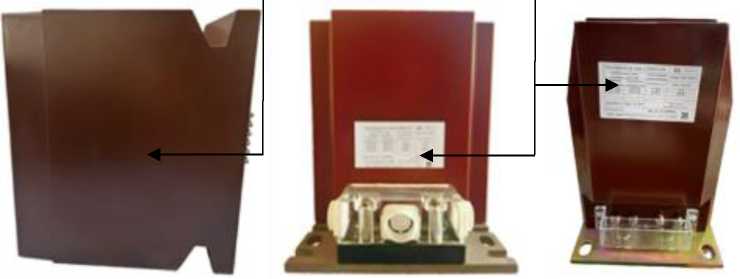

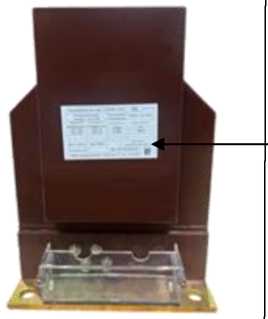

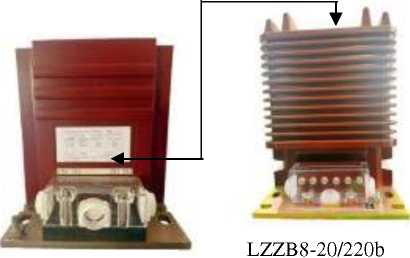

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения маркировочной наклейки
Место нанесения маркировочной наклейки
LZZB8-20
LZZBJ9-10A1
LZZBJ9-10A2
LZZBJ9-10C2
LZZB8-10CQ
LZZB8-35CQ
LZZBJ9-10C3
LZZBJ9-10C5
LZZBJ9-10E3
LZZB8-40.5CQ LZZB8-10 LZZBJ9-10E1
LZZBJ9-10E2
LZZBJ9-10C2Q/3

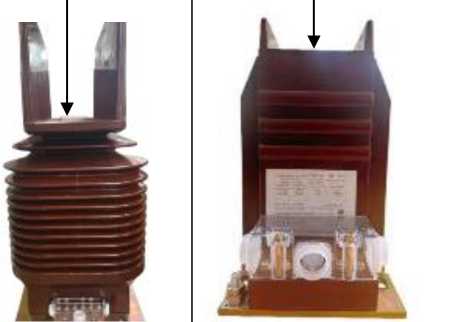

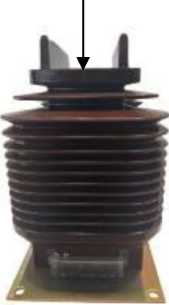

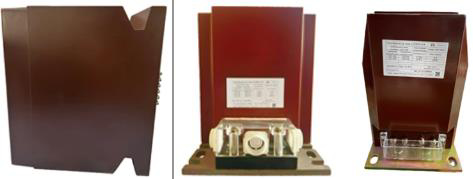

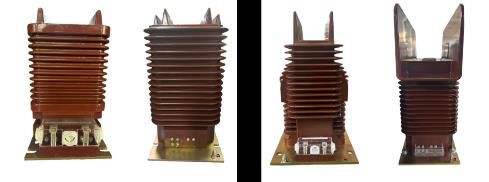

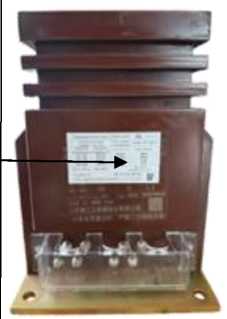

Рисунок 2 - Общий вид трансформаторов с указанием места нанесения маркировочной наклейки
Место нанесения
знака утверждения типа
Место нанесения
заводского номера

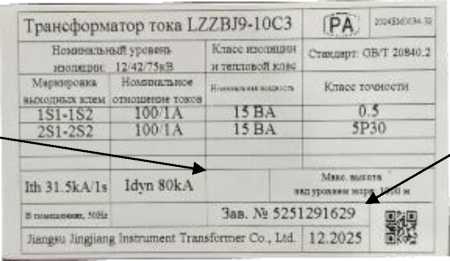

Рисунок 3 - Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
от 3,0 до 40,5 |
|
Номинальное значение частоты переменного тока, Гц |
50; 60 |
|
Номинальный первичный ток, А |
от 20 до 4000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Количество вторичных обмоток |
от 1 до 5 |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты |
0,2S; 0,2; 0,5S; 0,5 5Р;10Р |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, ВА |
от 10 до 50 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
10; 15; 20; 25; 30 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
5; 10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
700х700х400 |
|
Масса, кг, не более |
180 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +50 до 90 от 84 до 106 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка до отказа, ч |
180000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
LZZB |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание» документа «Трансформаторы тока LZZB. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
«Трансформаторы тока LZZB. Стандарт предприятия».
