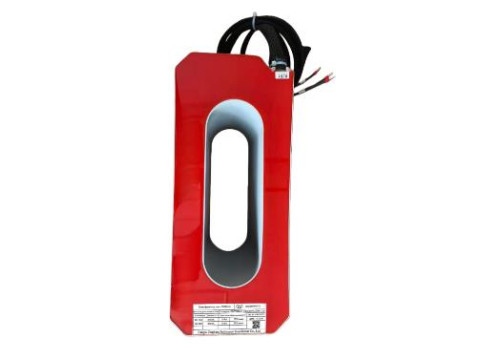

Трансформаторы тока CGIS
| Номер в ГРСИ РФ: | 99471-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Jiangsu Jingjiang Instrument Transformer Co., Ltd., КИТАЙ |
|
99471-26: Описание типа
2026-99471-26.pdf
|
Скачать | 171.3 КБ |
Трансформаторы тока CGIS (далее - трансформаторы) предназначены для измерения силы переменного тока и релейной защиты в энергосистемах с номинальным напряжением до 35 кВ и номинальной частотой переменного тока 50 Гц или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99471-26 | |||||||||
| Действует | по 23.09.2031 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | CGIS | |||||||||
| Модификации |
условное обозначение CGIS XX YY, где: CGIS - обозначение трансформатора XX - внутренний диаметр отверстия, см YY - ширина корпуса, см |
|||||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b924674a-60ef-4628-467b-cd857e2c41d9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jiangsu Jingjiang Instrument Transformer Co., Ltd., КИТАЙ, No.206, Xingang Road, Jingjiang City, Jiangsu Province, 214500
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99471-26: Описание типа
2026-99471-26.pdf
|
Скачать | 171.3 КБ |
Описание типа
Назначение
Трансформаторы тока CGIS (далее - трансформаторы) предназначены для измерения силы переменного тока и релейной защиты в энергосистемах с номинальным напряжением до 35 кВ и номинальной частотой переменного тока 50 Гц или 60 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из тороидального магнитопровода, имеющего от 1 до 4 вторичных обмоток, которые залиты эпоксидной смолой в корпусе из ABS-пластика. Трансформаторы не имеют первичной обмотки.
Трансформаторы выпускаются в модификациях, отличающихся габаритными размерами, значением номинального первичного и вторичного токов, значением номинальной вторичной нагрузки, количеством фаз.
Структура условного обозначения модификаций трансформаторов:
CGIS XX XX
Ширина корпуса, см__________________
Внутренний диаметр отверстия, см__________
Обозначение трансформатора
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения маркировочной наклейки представлен на рисунках 1 и 2. Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 3. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

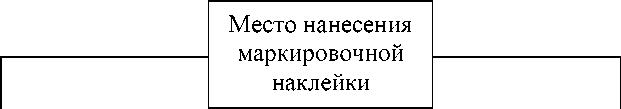

Место нанесения маркировочной наклейки

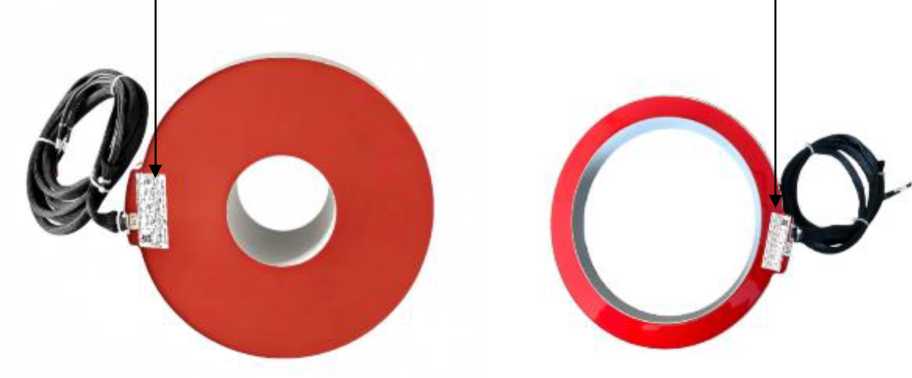

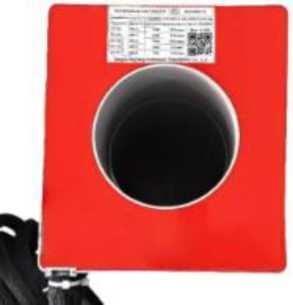

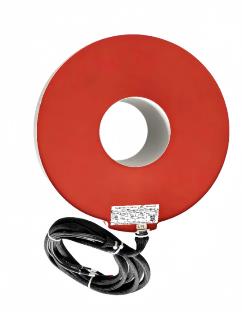

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения маркировочной наклейки

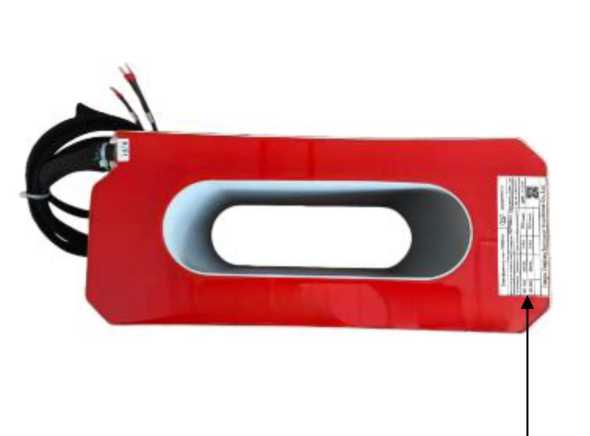

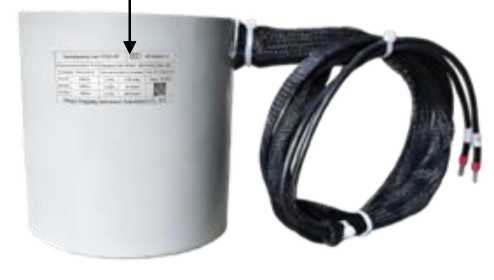

Рисунок 2 - Общий вид трансформаторов с указанием места нанесения маркировочной наклейки
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Трансформатор тока CGIS 1455
2O23EMMQM2
сяь поя» О 723 «В
GB/I20840.1 <В/Т2084ф2 Icth I 21п
В uououcinnt Частота SO Ги
1S1-IS2
IOOZ5A
2S1-2S2 1
100/5А
3S1-3S2 1—- .1.
100/5 А
С
|
Класс теплостойкости изоляции Е 1 | |
|
2.5 ВЛ |
0 2S класс |
|
' 2.5 ВЛ |
0.5 класс |
|
2.5 ВА |
5Р20 класс |
Зав J* 3240105573
Дата: 01.2024
Рисунок 3 - Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
от 10 до 35 |
|
Номинальное значение частоты переменного тока, Гц |
50; 60 |
|
Номинальный первичный ток, А |
от 50 до 4000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Количество вторичных обмоток |
от 1 до 4 |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и защиты - для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р;10Р |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, ВА |
от 2,5 до 50 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
10; 15; 20; 25; 30 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
5; 10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
500x700x700 |
|
Масса, кг, не более |
90 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +50 до 90 от 84 до 106 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка до отказа, ч |
180000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
CGIS |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание» документа «Трансформаторы тока CGIS. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока CGIS. Стандарт предприятия».
