Измерители давления и температуры ИДТ
| Номер в ГРСИ РФ: | 99480-26 |
|---|---|
| Производитель / заявитель: | ООО "БВН машины", г.Новочеркасск, Ростовская обл. |
Измерители давления и температуры ИДТ (далее - измерители или ИДТ) предназначены для измерения давления и температуры и преобразования измеряемых параметров в токовый выходной сигнал дистанционной передачи в системах автоматического контроля, регулирования и управления технологическими процессами взрывоопасных производств на стадиях формования и полимеризации изделий.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99480-26 | |||||||||
| Действует | по 24.09.2031 | |||||||||
| Наименование | Измерители давления и температуры | |||||||||
| Модель | ИДТ | |||||||||
| Приказы |
№1947 от
24.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a919a4e7-3d34-c39c-489b-80b3ade8352c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «БВН машины», РОССИЯ, 346400, Ростовская обл., г. Новочеркасск, ул. Троицкая, 39/166
Поверка
| Методика поверки / информация о поверке |
МП 339-2026 ГСИ. Измерители давления и температуры ИДТ. Методика поверки.
(с 24.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99480-26: Описание типа
2026-99480-26.pdf
|
Скачать | 119.3 КБ | |
|
99480-26: Методика поверки
МП 339-2026
2026-mp99480-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Измерители давления и температуры ИДТ (далее - измерители или ИДТ) предназначены для измерения давления и температуры и преобразования измеряемых параметров в токовый выходной сигнал дистанционной передачи в системах автоматического контроля, регулирования и управления технологическими процессами взрывоопасных производств на стадиях формования и полимеризации изделий.
Описание
Измерители давления и температуры ИДТ состоят из датчика давления (далее ДИ) разнесенной конструкции, в первичный преобразователь которого встроен чувствительный элемент температуры ЭЧП-М Pt100, преобразователя температуры (далее ПТ) и устройства обнуления УО-402. ДИ и его электронный блок (вторичный преобразователь) разнесены и соединяются друг с другом кабельной перемычкой длинной до 100 мм. К электронному блоку ДИ, кабельной перемычкой длинной до 10 м (либо непосредственно) подключается ПТ. Разделенность конструкции ДИ позволяет перемещать его первичный преобразователь и электронный блок в отличные друг от друга окружающие среды.
Принцип действия ИДТ по каналу измерения давления основан на последовательном преобразовании изменения сопротивления тензочуствительного датчика, наклеенного на упругую мембрану первичного преобразователя ДИ, при деформации последней под воздействием измеряемого давления, в аналоговый токовый сигнал (4-20) мА, пропорциональный измеряемой величине.
Принцип действия измерителя по каналу измерения температуры основан на последовательном преобразовании изменения сопротивления ЭЧП-М (Pt100), размещенном в первичном преобразователе ДИ, в аналоговый токовый сигнал (4-20) мА, пропорциональный измеряемой величине.
Составные части ИДТ: ДИ и ПТ, имеют следующую маркировку взрывозащиты: ДИ - 0Ex ia IIC T3 Ga, ПТ - 0Ex ia IIC T4 Ga X и соответствуют требованиям ТР ТС 012/2011 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно ГЛ.7.3 ПУЭ.
Заводской номер измерителя в виде арабских цифр указывается в паспорте на измерители давления и температуры ИДТ типографским способом и на корпусе фотохимическим способом, что позволяет однозначно идентифицировать каждый экземпляр средств измерений в процессе эксплуатации. Заводские номера (ДИ) и (ТП), входящих в состав измерителя давления и температуры ИДТ, в виде арабских цифр указываются в паспорте на ДИ и ТП соответственно типографским способом. Пломбирование измерителей давления и температуры ИДТ не предусмотрено.
Общий вид измерителей давления и температуры ИДТ представлен на рисунке 1.

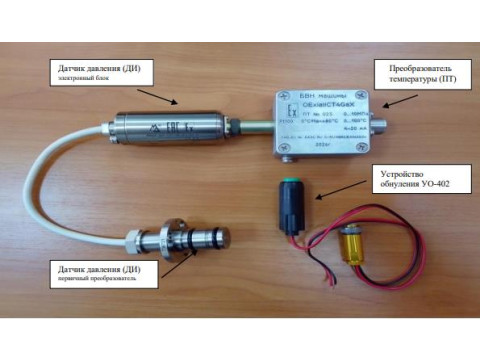

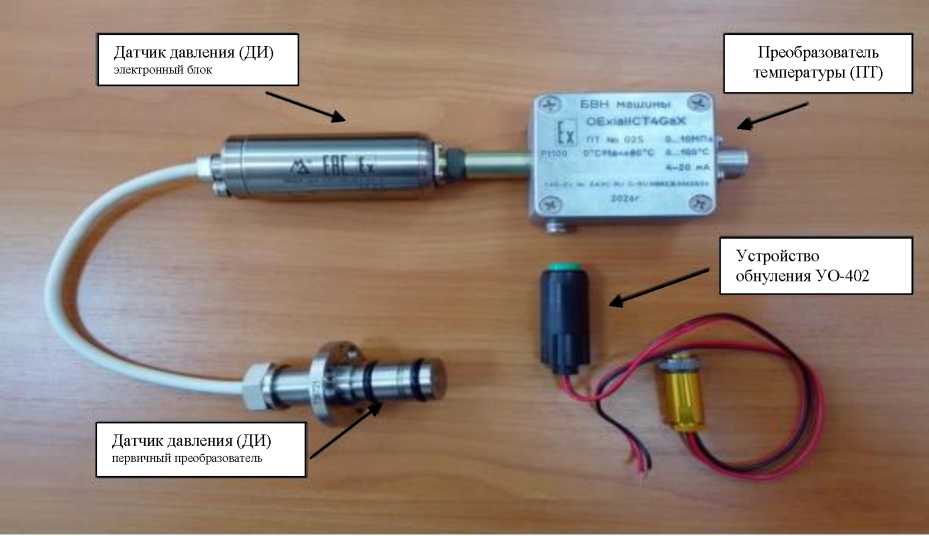

Рисунок 1 - Общий вид измерителей давления и температуры ИДТ
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1, 2.
|
Таблица 1 - Основные метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Верхний предел измерения давления(ВПИ), МПа |
10 |
|
Диапазон измерения температуры, °С |
от 0 до 100 |
|
Пределы допускаемой приведенной погрешности к ВПИ по каналу измерения давления, % |
±0,5 |
|
Вариация выходного сигнала по каналу измерения давления, % |
0,1 |
|
Пределы допускаемой основной абсолютной погрешности по каналу измерения температуры, °С |
±0,5 |
|
Диапазон изменения токового выходного сигнала на нагрузке не более 500 Ом, мА |
от 4 до 20 |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24±0,5 |
|
Сопротивление изоляции электрических цепей составных частей ИДТ: ДИ и ПТ относительно их корпусов, при температуре окружающего воздуха 20±5 °С и относительной влажности не более 80 %, не менее, МОм |
100 |
|
Рабочие условия эксплуатации: - температурный диапазон, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 0 до 80 от 30 до 80 от 84,0 до 106,7 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Установочные размеры штуцера первичного преобразователя ДИ, (диаметр х высота), мм, не более |
19,5 х 29 |
|
Габаритные размеры, (диаметр х высота), мм, не более - первичный преобразователь - электронный блок ДИ Преобразователь температуры ПТ, мм, не более - высота - длина - ширина |
40 х 73 32 х 90 35 112 58 |
|
Масса, не более, кг -первичный преобразователь -электронный блок ДИ -преобразователь температуры |
0,150 0,200 0,270 |
|
Маркировка взрывозащиты в соответствии с ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты "искробезопасная электрическая цепь "i"»: - датчика давления - преобразователя температуры |
0Ex ia IIC T3 Ga 0Ex ia IIC T4 Ga X |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта методом типографской печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик избыточного давления ДИ-12П-06-2Ех-К |
МДВГ406233.032 |
1 шт. |
|
Преобразователь температуры ПТ |
АЛДМ 408861.001 |
1 шт. |
|
Устройство обнуления УО-402 |
- |
1 шт. |
|
Руководство по эксплуатации |
265152-2025-000001 РЭ |
1 экз. |
|
Паспорт |
265152-2025-000001 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Кабель соединительный |
АЛДМ 487847.001 |
1 шт. |
|
Розетка 2РМТ14КПЭ4Г1В1В |
ГЕ0364.126ТУ |
1 шт. |
|
Кольцо 015,5-019,5-2-5 |
ГОСТ 9833-73 |
2 шт. |
|
Винт М6х20.88.019 |
ГОСТ 11738-84 |
3 шт. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководство по эксплуатации.
Нормативные документы
Приказ Росстандарта № 731 от 14 апреля 2026 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта № 147 от 29 января 2026 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-001-70666137-2025 «Измерители давления и температуры ИДТ. Технические условия».
