Акселерометры пьезоэлектрические EX638A06
| Номер в ГРСИ РФ: | 99482-26 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | Фирма "PCB Piezotronics, Inc.", США |
Акселерометры пьезоэлектрические EX638A06 (далее - акселерометры) предназначены для измерений виброускорения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99482-26 | |||||||||||||||||||||
| Наименование | Акселерометры пьезоэлектрические | |||||||||||||||||||||
| Модель | EX638A06 | |||||||||||||||||||||
| Приказы |
№1947 от
24.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 099dc205-89fc-705c-b2dd-515364bc8398 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
PCB Piezotronics, Inc., СОЕДИНЕННЫЕ ШТАТЫ, 3425 Walden Avenue, Depew, NY 14043
Поверка
| Методика поверки / информация о поверке |
РТ-МП-880-204-2026 ГСИ. Акселерометры пьезоэлектрические EX638A06. Методика поверки.
(с 24.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99482-26: Описание типа
2026-99482-26.pdf
|
Скачать | 171.6 КБ | |
|
99482-26: Методика поверки
РТ-МП-880-204-2026
2026-mp99482-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Акселерометры пьезоэлектрические EX638A06 (далее - акселерометры) предназначены для измерений виброускорения.
Описание
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометра основан на прямом пьезоэлектрическом эффекте, состоящем в появлении электрического заряда на чувствительном пьезоэлементе, пропорционального ускорению, воздействующему на акселерометр.
Акселерометры конструктивно состоят из инерционной массы, пьезоэлемента и основания, жестко соединенных между собой, усилителя заряда, полосового фильтра, заключенных в едином корпусе из нержавеющей стали.
Акселерометры имеют встроенный усилитель, соответствующий стандарту ICP® (Integrated Circuit Piezoelectric), обеспечивающий широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту ICP®).

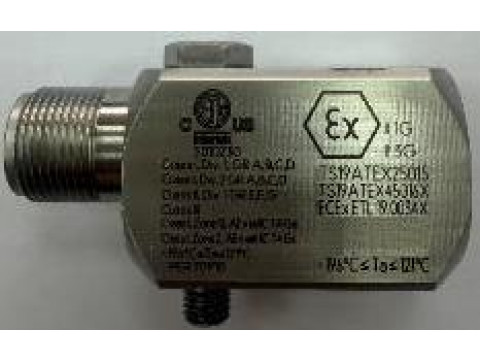

Общий вид акселерометров и место нанесения серийного номера представлены на рисунке 1. Маркировка на корпусе акселерометров «IMI» соответствует торговой марке PCB Piezotronics, Inc., США. Акселерометры не подлежат пломбированию.
К настоящему типу средства измерений относятся акселерометры пьезоэлектрические EX638A06 с серийными номерами 881, 882, 883, 884, 885, 886.
Серийные номера акселерометров в цифровом формате наносятся методом лазерной гравировки на корпус. Нанесение знака поверки на средство измерений не предусмотрено.

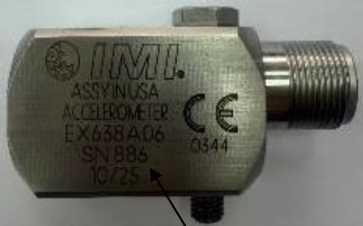

Место нанесения серийного номера

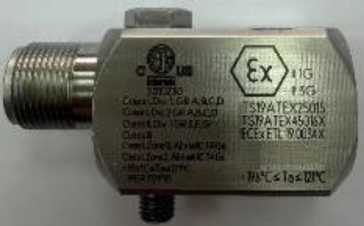

Рисунок 1 - Общий вид и место нанесения серийного номера акселерометров пьезоэлектрических EX638A06
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Базовая частота, Гц |
160 |
|
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
2,54 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте от номинального значения при нормальных условиях измерений, % |
±10 |
|
Диапазон рабочих частот, Гц |
от 4 до 1500 |
|
Диапазон измерений амплитудного значения виброускорения, м/с2 |
от 0,1 до 1962 |
|
Резонансная частота, кГц, не менее |
20 |
|
Неравномерность частотной характеристики относительно базовой частоты при нормальных условиях измерений: - в поддиапазоне частот от 4 до 10 Гц включ., дБ - в поддиапазоне частот св. 10 до 400 Гц включ., % - в поддиапазоне частот св. 400 до 1500 Гц, дБ |
±3 ±5 ±3 |
|
Нелинейность амплитудной характеристики при нормальных условиях измерений, % |
±1 |
|
Пределы допускаемой относительной погрешности измерений виброускорения при нормальных условиях измерений с доверительной вероятностью 0,95 в поддиапазоне частот от 10 до 400 Гц, % |
±12 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования на базовой частоте, вызванного воздействием внешних факторов, % |
±10 |
Таблица 2 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Габаритные размеры (длина^высота^ширина), мм, не более |
58x26x26 |
|
Масса, г, не более |
200 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -196 до +121 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
0Ex ia IIC T4 Ga X 2Ex ec IIC T4 Gc X |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Акселерометры пьезоэлектрические |
EX638A06 |
1 шт. |
|
Паспорт |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование изделия по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
