Преобразователи измерительные ПСД-Т1
| Номер в ГРСИ РФ: | 99483-26 |
|---|---|
| Производитель / заявитель: | АО «СТС», г. Москва |
Преобразователи измерительные ПСД-Т1 (далее - преобразователи) предназначены для измерений сигналов тензометрических датчиков.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99483-26 | |||||||||
| Действует | по 24.09.2031 | |||||||||
| Наименование | Преобразователи измерительные | |||||||||
| Модель | ПСД-Т1 | |||||||||
| Приказы |
№1947 от
24.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7439bd73-d705-ae26-ff2a-bf111aa105b3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «СТС», РОССИЯ, 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 2, к. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-676-204-2026 ГСИ. Преобразователи измерительные ПСД-Т1. Методика поверки.
(с 24.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99483-26: Описание типа
2026-99483-26.pdf
|
Скачать | 105.9 КБ | |
|
99483-26: Методика поверки
РТ-МП-676-204-2026
2026-mp99483-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Преобразователи измерительные ПСД-Т1 (далее - преобразователи) предназначены для измерений сигналов тензометрических датчиков.
Описание
Принцип действия преобразователей основан на измерении напряжения на плечах разбалансированного резисторного моста по отношению к напряжению питания моста тензометрического датчика. Полученные результаты измерений пересчитываются в значения коэффициента преобразования подключенного датчика.
Конструктивно преобразователи выполнены в герметичном металлическом корпусе с входным разъемом для подключения одного полномостового тензометрического датчика по шестипроводной или четырёхпроводной схемах подключения и выходным разъемом для подключения к интерфейсу связи RS-485, внешнему измерителю тока и источнику питания.
Пломбирование преобразователей не предусмотрено.
Заводской номер преобразователей в цифровом формате наносится на корпус методом гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.

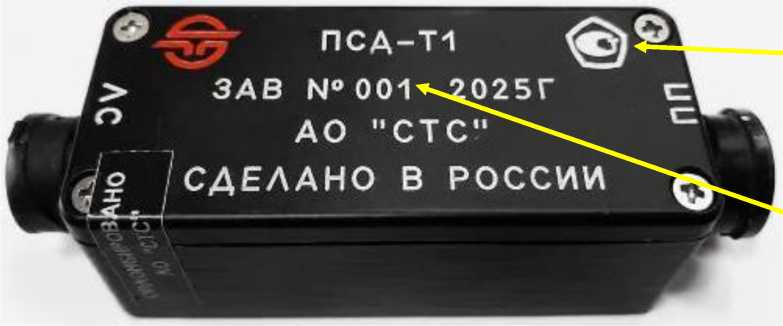

Общий вид преобразователей представлен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей измерительных ПСД-Т1
Программное обеспечение
Программное обеспечение (далее - ПО) ПСД-Т1 включает в себя внешнее ПО и встроенное ПО.
Внешнее ПО предназначено для настройки ПСД-Т1, получения результатов измерений, поверки ПСД-Т1 и устанавливается на персональный компьютер (далее - ПК) с установочного носителя.
Встроенное ПО заносится в память ПСД-Т1 предприятием-изготовителем и недоступно в процессе эксплуатации. Встроенное ПО предназначено для выполнения функций по измерению, обработке, хранению, передаче измерительной информации в ПК по его запросу.
Защита от преднамеренных изменений обеспечивается тем, что, пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой преобразователя и процессом измерения, а для защиты от несанкционированного доступа к внутренним частям преобразователя на преобразователь наклеена пломба предприятия-изготовителя, проходящая через место сочленения крышки и корпуса преобразователя.
Защита от непреднамеренных изменений обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Таблица 1 - Идентификационные данные ПО преобразователей измерительных ПСД-Т1
|
Идентификационные данные (признаки) |
Значение |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
PoverkaPSD.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
vl.0.0.27825 |
|
Цифровой идентификатор ПО |
- |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
PSD-T1.hex |
|
Номер версии (идентификационный номер) ПО, не ниже |
vl.01 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений коэффициента преобразования тензодатчика, мВ/В |
от -10 до +10 |
|
Пределы допускаемой относительной погрешности измерений коэффициента преобразования тензодатчика, %, в диапазоне: - от минус 10 до минус 0,2 включ., мВ/В; - св. минус 0,2 до плюс 0,2, мВ/В; - от плюс 0,2 до плюс 10 включ., мВ/В |
± 0,1 ±(0,1 + 0,025-(|0,4 / Х| - 1))1) ± 0,1 |
|
Диапазон значений силы выходного постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности силы выходного постоянного тока, % |
± 0,1 |
|
1) X - значение измеряемого коэффициента преобразования тензодатчика, мВ/В. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
1 |
|
Схема подключения тензометрического датчика |
Четырехпроводная или шестипроводная |
|
Номинальное сопротивление подключаемого тензодатчика, Ом |
от 100 до 1000 |
|
Напряжение постоянного тока питания тензодатчика, В |
3 ± 0,05 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 40 до + 70 |
|
Напряжение питания постоянного тока ПСД-Т1, В |
от 18 до 36 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
116х38х32 |
|
Масса, г, не более |
250 |
Знак утверждения типа
наносится на корпус преобразователя методом гравировки и титульные листы формуляра и руководства по эксплуатации методом печати или наклейки.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
ПСД-Т1 |
1 шт. |
|
Руководство по эксплуатации |
788.00.00.000 РЭ |
1 экз. |
|
Формуляр |
788.00.00.000 ФО |
1 экз. |
Сведения о методах измерений
приведены в документе 788.00.00.000 РЭ «Преобразователь измерительный ПСД-Т1.
Руководство по эксплуатации», раздел 2.5 «Использование ПСД-Т1».
Нормативные документы
Приказ Росстандарта № 2091 от 01.10.2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
788.00.00.000 ТУ «Преобразователь измерительный ПСД-Т1. Технические условия».
