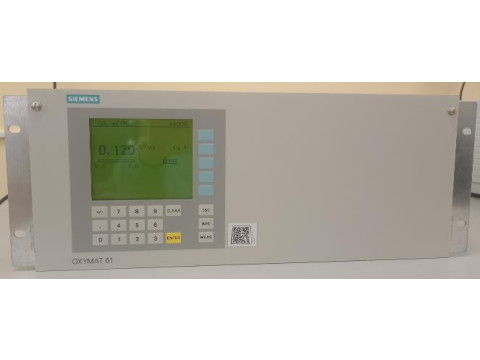

Газоанализаторы Oxymat 61
| Номер в ГРСИ РФ: | 99484-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Газоанализаторы Oxymat 61 предназначены для измерений объемной доли кислорода в газовых средах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99484-26 | |||||||||
| Наименование | Газоанализаторы | |||||||||
| Модель | Oxymat 61 | |||||||||
| Приказы |
№1947 от
24.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 349ec0b5-08d7-57f8-0b2f-cb3867ea458d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма «Siemens AG», подразделение «Siemens S.A.S.», ФРАНЦИЯ, 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex
Поверка
| Методика поверки / информация о поверке |
МП 242-2670-2026 ГСИ. Газоанализаторы Oxymat 61. Методика поверки.
(с 24.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99484-26: Описание типа
2026-99484-26.pdf
|
Скачать | 146.7 КБ | |
|
99484-26: Методика поверки
МП 242-2670-2026
2026-mp99484-26.pdf
|
Скачать | 211.6 КБ |
Описание типа
Назначение
Газоанализаторы Oxymat 61 предназначены для измерений объемной доли кислорода в газовых средах.
Описание
К данному типу средств измерений относятся газоанализаторы Oxymat 61, зав. №№ N1T6306, N1T6307.
Принцип действия газоанализаторов Oxymat 61 (далее - газоанализаторы) -парамагнитный, основанный на использовании парамагнитных свойств кислорода.
Газоанализаторы представляют собой одноблочные стационарные одноканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки в стойку 19”. На передней панели газоанализаторов расположены жидкокристаллический дисплей, и органы управления; на задней панели - штуцеры для подачи и сброса анализируемой пробы, также клеммы для электрических подключений (питание, выходные сигналы и др.).
Отбор пробы - принудительный (за счет повышенного давления в точке отбора).
Газоанализаторы обеспечивают следующие выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- аналоговый выходной сигнал от 4 до 20 мА;
- цифровой выходной сигнал RS485;
- релейный выходной сигнал (неисправность, сервисные функции, срабатывание сигнализации, идентификация диапазонов измерений, подключение внешних электромагнитных клапанов и пр.).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение объемной доли кислорода в анализируемой среде;
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока от 4 до 20 мА;
- формирование выходного цифрового сигнала RS485;
- переключение контактов реле.
Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
Общий вид газоанализаторов приведен на рисунке 1.
Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено.
Заводской номер газоанализаторов в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, нанесён на табличку, расположенную на задней панели газоанализаторов. Общий вид таблички (на примере зав. № N1T6306) приведен на рисунке 2.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.

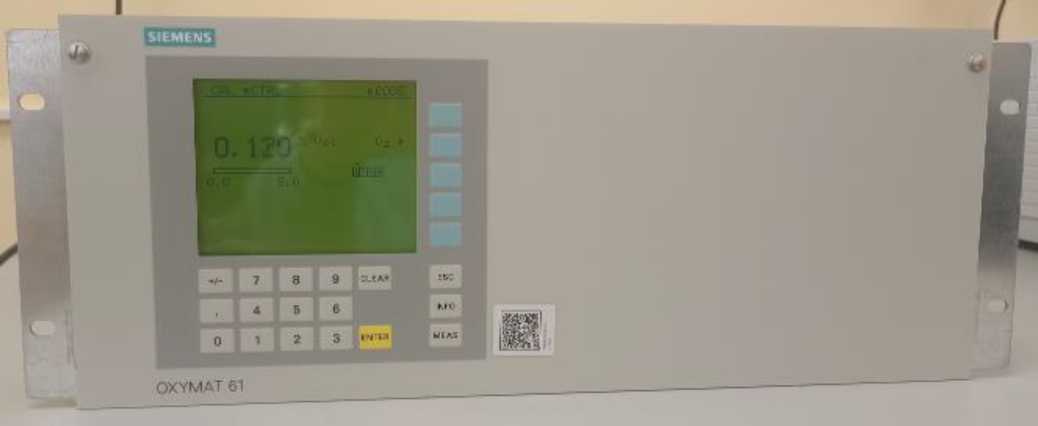

Рисунок 1 - Общий вид газоанализаторов

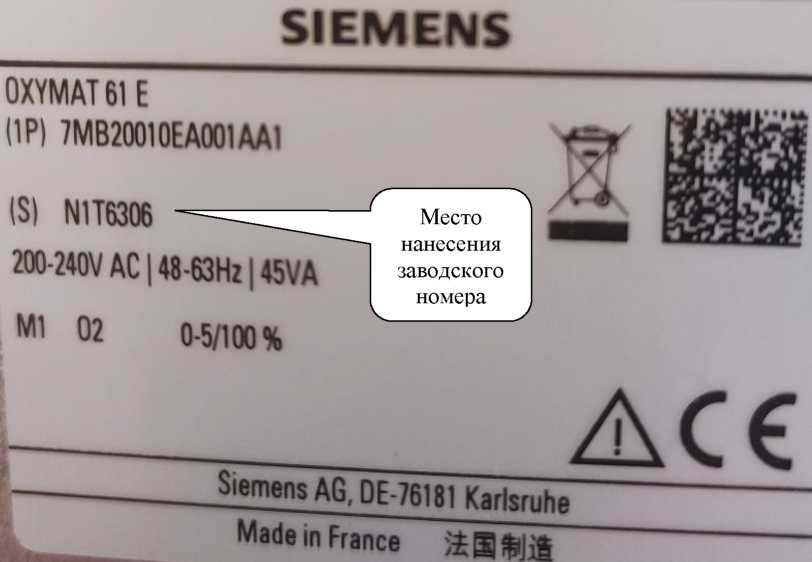

Рисунок 2 - Общий вид таблички с указанием места нанесения заводского номера (на примере зав. № N1T6306)
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерений объемной доли кислорода.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- отображение результатов измерений на дисплее;
- формирование выходного аналогового и цифрового сигналов;
- самодиагностику аппаратной части газоанализаторов;
- настройку нулевых показаний и чувствительности.
ПО газоанализаторов реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли кислорода по измеренным данным;
2) вычисление значений выходного аналогового и цифрового сигналов;
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
4) самодиагностику аппаратной части газоанализаторов.
Встроенное ПО газоанализаторов идентифицируется с помощью меню путем вывода на дисплей номера версии.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенного |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
062110xD.hex |
|
Номер версии (идентификационный номер) ПО |
V4.8.8 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики газоанализаторов
|
Определяемый компонент (измерительный канал) |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной погрешности 1), % |
|
Кислород (O2) |
от 0 до 5 |
±4 |
|
от 0 до 25 |
±2 | |
|
Нормальные условия измерений - диапазон температуры окружающей и анализируемой сред от +15 ОС до +25 ОС | ||
|
1) Погрешность газоанализаторов приведена к верхней границе диапазона измерений | ||
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей и анализируемой сред в диапазоне условий эксплуатации, на каждые 10 °С от температуры при определении основной погрешности, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Время прогрева газоанализаторов, мин, не более |
120 |
|
Напряжение питания переменного тока с частотой от 48 до 63 Гц, В |
220±20 |
|
Потребляемая электрическая мощность, ВА, не более |
45 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
172 483 385 |
|
Масса, кг, не более |
13 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, oC - диапазон температуры анализируемой среды, oC - диапазон относительной влажности окружающей среды, %, не более - диапазон атмосферного давления, кПа - диапазон расхода анализируемой среды, дм3/мин |
от +5 до +45 от 0 до +50 90 от 84,4 до 106,7 от 0,3 до 1,0 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP20 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказ, ч, не менее |
30 000 |
Знак утверждения типа
наносится на титульный лист дополнения к руководству по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
Oxymat 61 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Дополнение к руководству по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Управление» документа «Газоанализатор Oxymat 61. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
