Газоанализатор Ultramat 23
| Номер в ГРСИ РФ: | 99486-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Газоанализатор Ultramat 23 предназначен для измерений объемной доли оксида углерода в газовых средах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99486-26 | ||||||
| Наименование | Газоанализатор | ||||||
| Модель | Ultramat 23 | ||||||
| Приказы |
№1947 от
24.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b66d35fb-57ba-30b9-84fe-b1aa533d8b23 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «Siemens AG», подразделение «Siemens S.A.S.», ФРАНЦИЯ, 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex
Поверка
| Методика поверки / информация о поверке |
МП 242-2669-2026 ГСИ. Газоанализатор Ultramat 23. Методика поверки.
(с 24.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99486-26: Описание типа
2026-99486-26.pdf
|
Скачать | 142.1 КБ | |
|
99486-26: Методика поверки
МП 242-2669-2026
2026-mp99486-26.pdf
|
Скачать | 221.8 КБ |
Описание типа
Назначение
Газоанализатор Ultramat 23 предназначен для измерений объемной доли оксида углерода в газовых средах.
Описание
К данному типу средств измерений относится газоанализатор Ultramat 23, зав. № N1T6502363.
Принцип действия газоанализатора Ultramat 23 (далее - газоанализатор) - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами оксида углерода от содержания.
Газоанализатор представляет собой одноблочный стационарный одноканальный прибор непрерывного действия.
Конструктивно газоанализатор выполнен в металлическом корпусе для установки в стойку 19”. На передней панели газоанализатора расположены жидкокристаллический дисплей, индикатор расхода и органы управления; на задней панели - штуцеры для подачи и сброса анализируемой пробы, нулевого газа и газа для настройки, продувочного газа и др., а также клеммы для электрических подключений (питание, выходные сигналы и др.).
Отбор пробы - принудительный (за счет повышенного давления в точке отбора).
Газоанализатор обеспечивает следующие выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- аналоговый выходной сигнал от 4 до 20 мА;
- цифровой выходной сигнал RS485;
- релейный выходной сигнал (неисправность, сервисные функции, срабатывание сигнализации, идентификация диапазона измерений, подключение внешних электромагнитных клапанов и пр.).
Газоанализатор обеспечивает выполнение следующих функций:
- непрерывное измерение объемной доли оксида углерода в анализируемой среде;
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока от 4 до 20 мА;
- формирование выходного цифрового сигнала RS485;
- переключение контактов реле.
Газоанализатор выполнен в общепромышленном исполнении и должен размещаться в невзрывоопасных зонах помещений и наружных установок.
О бщий вид газоанализатора приведен на рисунке 1.
Пломбирование газоанализатора от несанкционированного доступа не предусмотрено.
Заводской номер газоанализатора в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, нанесён на табличку, расположенную на задней панели газоанализатора. Общий вид таблички приведен на рисунке 2.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.

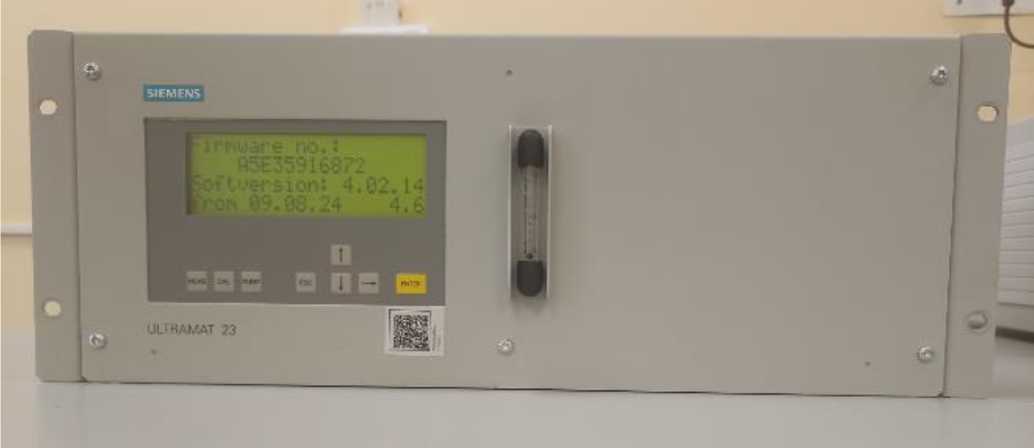

Рисунок 1 - Общий вид газоанализатора

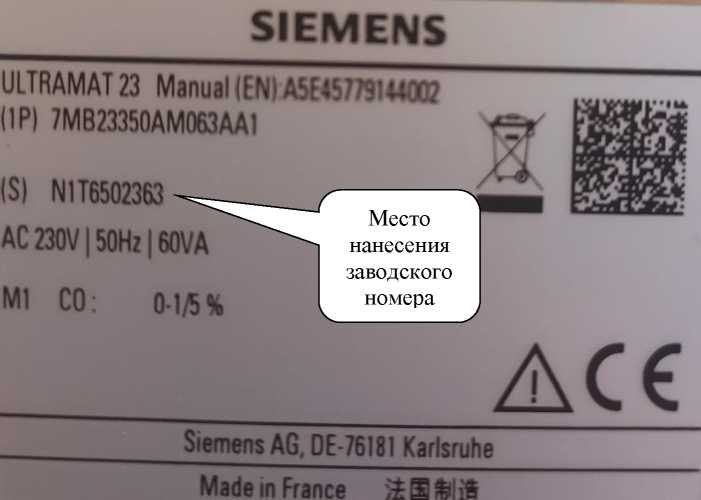

Рисунок 2 - Общий вид таблички с указанием места нанесения заводского номера
Программное обеспечение
Газоанализатор имеет встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерений объемной доли оксида углерода.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации;
- отображение результатов измерений на дисплее;
- формирование выходного аналогового и цифрового сигналов;
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли оксида углерода по измеренным данным;
2) вычисление значений выходного аналогового и цифрового сигналов;
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
4) самодиагностику аппаратной части газоанализатора.
Встроенное ПО газоанализатора идентифицируется с помощью меню путем вывода на дисплей номера версии.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализатора.
Газоанализатор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенного |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ultramat 23 firmware |
|
Номер версии (идентификационный номер) ПО |
4.02.14 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики газоанализатора
|
Определяемый компонент (измерительный канал) |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной приведенной погрешности 1), % |
|
Оксид углерода (CO) |
от 0 до 5 |
±2,5 |
|
Нормальные условия измерений - диапазон температуры окружающей и анализируемой сред от +15 ОС до +25 ОС | ||
|
1) Погрешность газоанализатора приведена к верхней границе диапазона измерений | ||
Таблица 3 - Метрологические характеристики газоанализатора
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред в диапазоне условий эксплуатации, на каждые 10 °С от температуры при определении основной погрешности, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 4 - Основные технические характеристики газоанализатора
|
Наименование характеристики |
Значение |
|
Время прогрева газоанализатора, мин, не более |
120 |
|
Напряжение питания переменного тока с частотой (50±1) Гц, В |
230±23 |
|
Потребляемая электрическая мощность, В^А, не более |
60 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
177 483 328 |
|
Масса, кг, не более |
11 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, oC - диапазон температуры анализируемой среды, oC - диапазон относительной влажности окружающей среды при температуре +25 oC (без конденсации), %, не более - диапазон атмосферного давления, кПа - диапазон расхода анализируемой среды, дм3/мин |
от +5 до +45 от 0 до +50 90 от 60 до 120 от 1,2 до 2,0 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP20 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до отказ, ч, не менее |
24 000 |
Знак утверждения типа
наносится на титульный лист дополнения к руководству по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
Ultramat 23 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Дополнение к руководству по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Порядок эксплуатации» и в разделе 9 «Функции» документа «Газоанализатор Ultramat 23. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
