Газоанализаторы портативные многоканальные ПТФМ-204 СЕЛЕНГА
| Номер в ГРСИ РФ: | 99492-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "Политехформ-М", г.Москва |
Газоанализаторы портативные многоканальные ПТФМ-204 СЕЛЕНГА (далее - газоанализаторы) предназначены для измерений довзрывоопасных концентраций горючих газов (метан СН4, пропан С3Н8, бутан С4Н10, пентан С5Н12, гексан СбНм, пропилен СзНб, циклопентан С5Н10), а также для измерений объемной доли токсичных газов (кислород О2, оксид углерода СО, сероводород H2S) в атмосфере и воздухе рабочих зон и обеспечения предупреждения пользователя о превышении предельно допустимых значений содержания определяемых веществ заранее установленных пороговых значений посредством звуковой, световой и вибрационной сигнализаций.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99492-26 | ||||||
| Действует | по 28.09.2031 | ||||||
| Наименование | Газоанализаторы портативные многоканальные | ||||||
| Модель | ПТФМ-204 СЕЛЕНГА | ||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 395d7898-2fa2-5878-fe73-8d3e2d0660c7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ПОЛИТЕХФОРМ-М», РОССИЯ, 143402, Московская обл., г. Красногорск, ул. Речная, д. 8
Поверка
| Методика поверки / информация о поверке |
МП-1036-2025 ГСИ. Газоанализаторы портативные многоканальные ПТФМ-204 СЕЛЕНГА. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99492-26: Описание типа
2026-99492-26.pdf
|
Скачать | 258.2 КБ | |
|
99492-26: Методика поверки
МП-1036-2025
2026-mp99492-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Газоанализаторы портативные многоканальные ПТФМ-204 СЕЛЕНГА (далее - газоанализаторы) предназначены для измерений довзрывоопасных концентраций горючих газов (метан СН4, пропан С3Н8, бутан С4Н10, пентан С5Н12, гексан СбН14, пропилен СзНб, циклопентан С5Н10), а также для измерений объемной доли токсичных газов (кислород О2, оксид углерода СО, сероводород H2S) в атмосфере и воздухе рабочих зон и обеспечения предупреждения пользователя о превышении предельно допустимых значений содержания определяемых веществ заранее установленных пороговых значений посредством звуковой, световой и вибрационной сигнализаций.
Описание
Газоанализаторы представляют собой портативные многоканальные измерительные приборы с естественной диффузионной подачей контролируемой среды.
Принцип действия газоанализаторов основан на изменении сопротивления чувствительного элемента при окислении горючего газа, контактирующего с поверхностью катализатора, а также на измерении электрического тока, вырабатываемого электрохимическим сенсором в результате химической реакции с участием молекул определяемого компонента. Метод измерений зависит от типа используемого сенсора. В газоанализаторах могут быть установлены термокаталитические ТКД и электрохимические ЭХД сенсоры.
Газоанализаторы состоят из взрывозащищённого корпуса, в котором установлены четыре сенсора, печатные платы, аккумулятор, жидкокристаллический дисплей, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- текущей даты и времени;
- уровня заряда аккумуляторной батареи;
- служебной информации и меню.
Электропитание газоанализаторов осуществляется от встроенного литий-ионного аккумулятора постоянного тока с напряжением 3,7 В и ёмкостью 1800 мА^ч.
В газоанализаторах предусмотрена подача аварийной световой, звуковой и вибросигнализаций при превышении заданных уровней концентрации контролируемого газа - предупредительного (порог 1) и аварийного (порог 2) порогов, а также индикация неисправности и низкого напряжения.
О бщий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на идентификационную табличку (рисунок 2).
Пломбирование от несанкционированного доступа производится при помощи наклейки (рисунок 3).

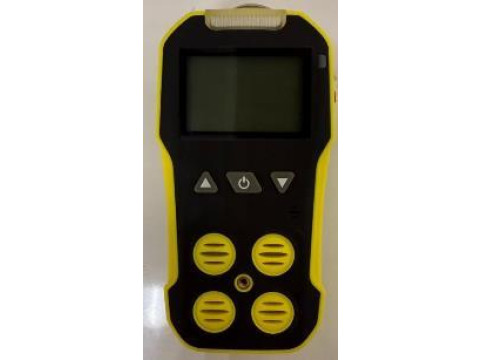

Рисунок 1 - Общий вид газоанализаторов Рисунок 2 - Идентификационная табличка

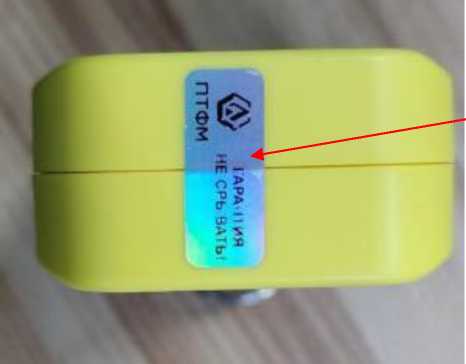

Рисунок 3 - Место нанесения пломбировки
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). ПО осуществляет следующие функции:
- диагностику аппаратной и программной частей газоанализатора;
- прием, обработку и передачу измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- функционирование часов реального времени.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BH-4A |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.3 |
|
Цифровой идентификатор ПО |
- |
Защита ПО газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики газоанализаторов с электрохимическими
сенсорами (ЭХД)
|
Определяемый компонент |
Диапазон измерений объёмной доли определяемого компонента |
Пределы допускаемой основной абсолютной погрешности измерений |
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности |
|
Кислород (O2) |
от 0 до 30 % |
± 1 % |
- |
|
Оксид углерода (CO) |
от 0 до 1000 млн-1 |
- |
± 10 % |
|
Сероводород (H2S) |
от 0 до 100 млн-1 |
- |
± 10 % |
|
Примечания: 1. Единица измерения «%» на дисплее газоанализаторов отображается как «%vol». 2. Единица измерения «млн-1» на дисплее газоанализаторов отображается как «ppm». | |||
Таблица 3 - Метрологические характеристики газоанализаторов с термокаталитическими сенсорами (ТКД) _________________________________________________________________
|
Определяемый компонент |
Диапазон показаний довзрывоопасной концентрации определяемого компонента |
Диапазон измерений довзрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
|
Метан (CH4) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Пропан (СзН8) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Бутан (С4Н10) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Пентан (С5Н12) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Гексан (C6H14) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Пропилен (СзНб) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Циклопентан (С5Н10) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Примечания: 1. Обозначение определяемых компонентов на дисплее отображается как «ЕХ», сведения об определяемом компоненте указываются в паспорте; 2. Значения % НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020; 3. Единица измерения «% НКПР» на дисплее газоанализаторов отображается как «% LEL». | |||
Таблица 4 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний То,9, с, не более |
30 |
|
Время срабатывания сигнализации, с, не более |
30 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от минус 40 °C (минус 20 °C для кислородного сенсора) до плюс 15 °С и св. плюс 25 °C до плюс 50 °C в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ВысотахШиринахГлубина), мм, не более |
130x67x30 |
|
Масса, кг, не более |
0,25 |
|
Параметры электрического питания: - номинальное напряжение аккумуляторной батареи, В |
3,7 |
|
Время непрерывной работы без подзарядки аккумулятора, ч, не менее |
8 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - температура окружающего воздуха для кислородного сенсора, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа |
от -40 до +50 от -20 до +50 95 от 84 до 106,7 |
|
Маркировка взрывозащиты |
1Ex ib IIC T3 Gb X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечание - Без учета ресурса сенсора. | |
Знак утверждения типа
наносится на идентификационную табличку методом лазерной гравировки и на титульный лист Руководства по эксплуатации газоанализатора типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 7.
Таблица 7 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор портативный многоканальный |
ПТФМ-204 СЕЛЕНГА |
1 шт. |
|
Руководство по эксплуатации (совмещенное с паспортом) |
ГКПС 127.00.00.000 РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Калибровочный колпачок (аппликатор) |
_ |
1 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Упаковка |
_ |
_ |
Сведения о методах измерений
приведены в эксплуатационном документе ГКПС 127.00.00.000 РЭ «Газоанализаторы портативные многоканальные ПТФМ-204 СЕЛЕНГА. Руководство по эксплуатации (совмещенное с паспортом)», раздел 2 «Указания по использованию оборудования и меры по обеспечению безопасности».
Нормативные документы
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГКПС 127.00.00.000 ТУ «Газоанализаторы портативные многоканальные ПТФМ-204 СЕЛЕНГА. Технические условия».
