Стойки управления гидроагрегатом СУГ-2М
| Номер в ГРСИ РФ: | 99493-26 |
|---|---|
| Производитель / заявитель: | АО «ТЯЖМАШ», г. Сызрань, Самарская обл. |
|
99493-26: Описание типа
2026-99493-26.pdf
|
Скачать | 151.4 КБ |
Стойки управления гидроагрегатом СУГ-2М (далее по тексту - стойки) предназначены для измерений силы постоянного электрического тока, электрического сопротивления постоянного тока, частоты переменного тока, силы переменного электрического тока, переменного электрического напряжения, частоты следования импульсов, воспроизведения силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99493-26 | ||||||
| Действует | по 28.09.2031 | ||||||
| Наименование | Стойки управления гидроагрегатом | ||||||
| Модель | СУГ-2М | ||||||
| Модификации |
СУГ-2М-Х, где: Х – цифровой индекс, соответствующий номеру исполнения (может принимать значения: от 3 до 99) в зависимости от конфигурации каналов |
||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | aec52a63-1a13-61e1-cdd8-6e6958ac18ab | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «ТЯЖМАШ», РОССИЯ, 446010, Самарская обл., г. Сызрань, ул. Гидротурбинная, 13
Поверка
| Методика поверки / информация о поверке |
МИ 2539-99 Рекомендация. ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99493-26: Описание типа
2026-99493-26.pdf
|
Скачать | 151.4 КБ |
Описание типа
Назначение
Стойки управления гидроагрегатом СУГ-2М (далее по тексту - стойки) предназначены для измерений силы постоянного электрического тока, электрического сопротивления постоянного тока, частоты переменного тока, силы переменного электрического тока, переменного электрического напряжения, частоты следования импульсов, воспроизведения силы постоянного электрического тока.
Описание
Принцип действия стоек основан на аналого-цифровом преобразовании входных сигналов, а также сборе данных от внешних источников информации с последующей обработкой встроенным микропроцессором и передачей данных через внешние интерфейсы.
Стойки относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей и количеству секций, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями заказчика.
Стойки применяются при контроле состояния и управлении гидроагрегатами гидроэлектростанции.
Структура условного обозначения стойки:
СУГ-2М-Х,
где Х - цифровой индекс, соответствующий номеру исполнения (может принимать значения: от 3 до 99) в зависимости от конфигурации каналов.
Конструктивно стойка представляет собой моноблочную конструкцию, которая выполнена на базе одного и более металлических шкафов. На монтажных панелях и боковых стенках стойки расположены функциональные модули: модули центрального процессора, измерительные модули ввода/вывода, модули сбора импульсных сигналов, преобразователи аналоговых сигналов.

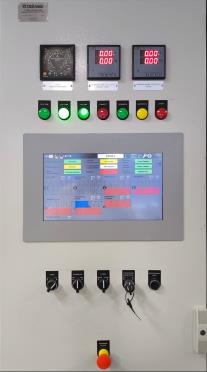

На левой двери стойки расположены следующие органы контроля и управления: приборы для индикации параметров сети и генератора, электроизмерительный прибор для синхронизации, панель оператора, светодиодные лампы красного, зеленого и желтого цветов, черная кнопка для сброса защит, красная грибовидная кнопка для аварийного останова гидроагрегата.
Модули центрального процессора предназначены для приема и обработки данных, поступающих от модулей ввода, и формирования выходных сигналов по заданному алгоритму.
Измерительные модули ввода/вывода являются составной частью разного количества измерительных каналов (далее - ИК).
Модули аналогового ввода предназначены для преобразования аналоговых сигналов в цифровой код, являются составной частью входных аналоговых ИК тока, сопротивления, частоты переменного тока.
Модули аналогового вывода предназначены для преобразования цифрового кода в аналоговый сигнал, включают в себя выходные аналоговые ИК тока.
Модули сбора импульсных сигналов с дискретными оптическими выходами предназначены для преобразования и обработки входных частотных сигналов и формирования сигналов о значениях частоты следования импульсов ГА.
Заводской номер стоек, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид стоек с указанием мест нанесения маркировочной таблички представлен на рисунках 1 и 2.
Маркировочная табличка стоек с местом нанесения заводского номера представлена на рисунке 3.
Пломбирование стоек в обязательном порядке не предусмотрено.
Место нанесения маркировочной таблички

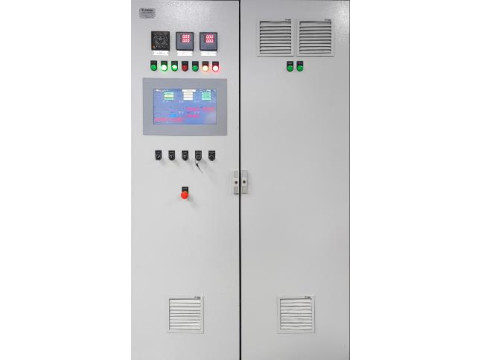

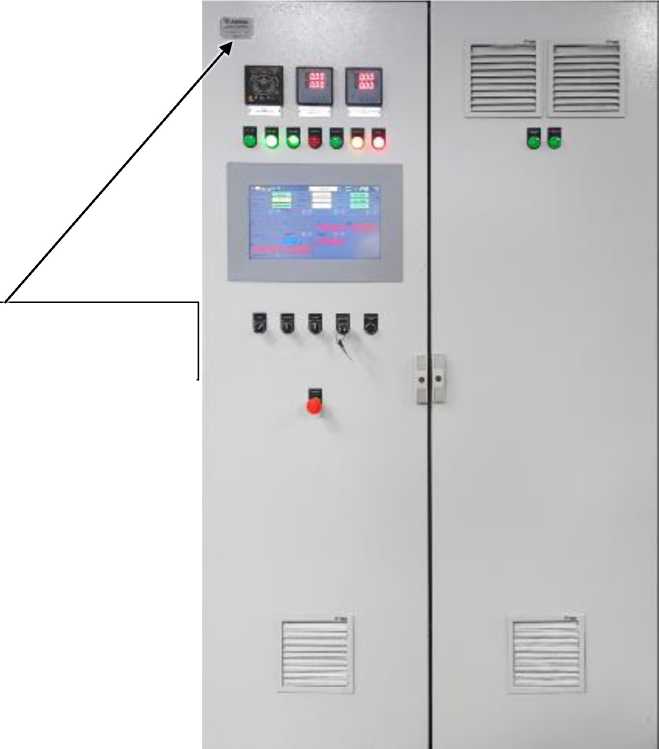

Рисунок 1 - Общий вид стоек

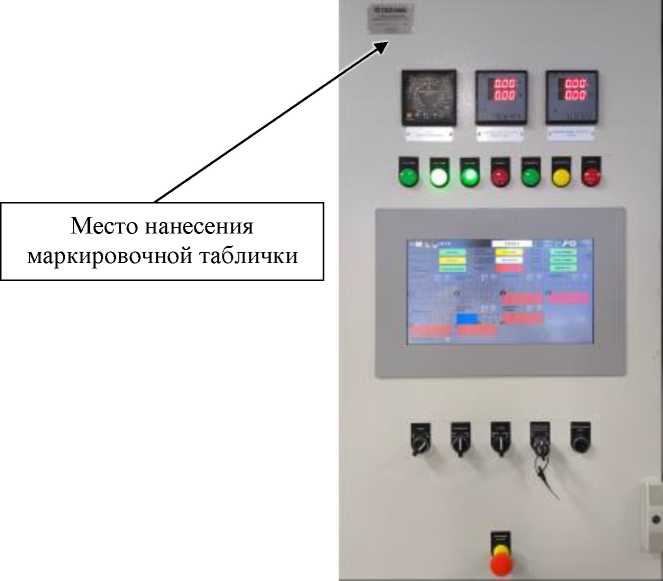

Рисунок 2 - Органы управления и маркировочная табличка на левой двери
(©)ТЯ>кМАШ
Место нанесения
заводского номера
СТОЙКА УПРАВЛЕНИЯ ГИДРОАГРЕГАТОМ СУГ-2М-3
ЗАВ. № 13
Место нанесения знака утверждения типа
Рисунок 3 - Маркировочная табличка стоек с местом нанесения заводского номера и знака утверждения типа
Программное обеспечение
Стойки имеют программное обеспечение (далее по тексту - ПО).
ПО заносится в постоянную память модулей стойки при выпуске из производства и не может быть изменено пользователем. ПО является метрологически значимым. Влияние ПО учтено при нормировании метрологических характеристик стоек.
Стойки имеют защиту ПО от непреднамеренных и преднамеренных изменений, реализуемую при производстве путем установки системы защиты ПО от стороннего чтения и записи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SUG2M |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х.Х* |
|
Цифровой идентификатор ПО |
Не предусмотрен |
|
* Х может принимать значения от 0 до 99. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Измерения силы постоянного электрического тока (ИК типа 1): - диапазон измерений силы постоянного электрического тока, мА - пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
от 4 до 20 ± 0,15 |
|
Измерения электрического сопротивления постоянного тока (ИК типа 2): - диапазон измерений электрического сопротивления постоянного тока, Ом - пределы допускаемой приведенной погрешности измерений электрического сопротивления постоянного тока, % |
от 0 до 4800 ± 0,2 |
|
Измерения частоты переменного электрического тока (ИК типа 3): - диапазон измерений частоты переменного электрического тока, Гц - номинальное линейное (фазное) напряжение измеряемой цепи, В - пределы допускаемой приведенной погрешности измерений частоты переменного электрического тока, % |
от 45 до 55 100 (57,73) ± 0,15 |
|
Измерения силы постоянного электрического тока (ИК типа 4): - диапазон измерений силы постоянного электрического тока, мА - пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
от 4 до 20 ± 0,03 |
|
Измерения силы переменного электрического тока при частоте от 45 до 55 Гц (ИК типа 5): - диапазон измерений силы переменного электрического тока при частоте от 45 до 55 Гц, А - пределы допускаемой приведенной погрешности измерений силы переменного электрического тока при частоте от 45 до 55 Гц, % |
от 0,1 до 5 ± 0,2 |
|
Измерения переменного электрического напряжения при частоте от 45 до 55 Гц (ИК типа 6): - диапазон измерений переменного электрического напряжения при частоте от 45 до 55 Гц, В - пределы допускаемой приведенной погрешности измерений переменного электрического напряжения при частоте от 45 до 55 Гц, % |
от 1,15 до 57,73 ± 0,5 |
|
Измерения частоты следования импульсов (ИК типа 7): - диапазон измерений частоты следования импульсов, Гц |
от 10 до 300 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- пределы допускаемой относительной погрешности измерений частоты следования импульсов, % |
± 0,01 |
|
Воспроизведение силы постоянного электрического тока (ИК типа 8): - диапазон воспроизведения силы постоянного электрического тока, мА - пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % |
от 4 до 20 ± 0,15 |
|
Примечания: 1. Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. Для ИК типа 7 напряжение уровня логического нуля составляет от 0 до 7 В, напряжение уровня логической единицы составляет от 19 до 24 В. Измерение частоты следования входных импульсов в диапазоне от 10 до 300 Гц производится со скважностью импульсов от 2 до 5, время измерения должно соответствовать одному периоду измеряемой частоты (без учета программных фильтров). | |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - напряжение переменного тока, В - частота, Гц |
220 ± 22 230 ± 23 380 ± 38 50 ± 0,2 |
|
Потребляемая мощность: - потребляемая мощность от сети переменного тока, В^А, не более - потребляемая мощность от сети постоянного тока, Вт, не более |
1000 600 |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более |
2000х650х2145 |
|
Масса, кг, не более |
450 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при +35 °С, без конденсата), %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 86,6 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
100000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку стойки методом лазерной гравировки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Стойка управления гидроагрегатом СУГ-2М-Х |
135.01.217-0-YY |
1 |
|
Паспорт |
135.01.217-0-YYHG |
1 |
|
Схема электрическая принципиальная |
135.01.217-0^Э3 |
1 |
|
Перечень элементов |
135.01.217-0-YYTO3 |
1 |
|
Схема электрическая подключения |
135.01.217-0^Э5 |
1 |
|
Руководство по эксплуатации |
135.01.217-0-YYРЭ |
1 |
|
Примечание - Y может принимать значения от 0 до 9. | ||
Сведения о методах измерений
приведены в разделе «Устройство и работа стойки» документа 135.01.217-0-YYРЭ «СТОЙКА УПРАВЛЕНИЯ ГИДРОАГРЕГАТОМ СУГ-2М-Х. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Г10"16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 1-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
135.01.217-0ТУ «СТОЙКИ УПРАВЛЕНИЯ ГИДРОАГРЕГАТОМ СУГ-2М.
Технические условия».
