Газоанализаторы ГАСБМ
| Номер в ГРСИ РФ: | 99494-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО "СБК", г.Москва |
Газоанализаторы ГАСБМ (далее - газоанализаторы) предназначены для измерений содержания метана (CH4), диоксида углерода (CO2), оксида углерода (CO) или кислорода (O2) в воздухе рабочей зоны и выдачи сигнализации при превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99494-26 | |||||||||||||||
| Действует | по 28.09.2031 | |||||||||||||||
| Наименование | Газоанализаторы | |||||||||||||||
| Модель | ГАСБМ | |||||||||||||||
| Модификации |
ГАСБМ-СН4 ГАСБМ-СО2 ГАСБМ-СО ГАСБМ-О2 |
|||||||||||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b037d614-0f5a-5051-66b3-e5e767108140 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «СБК», РОССИЯ, 127018, г. Москва, ул. Сущёвский Вал, д. 5, стр. 3, эт. 2, помещ. I, часть ком. 7, каб. 201
Поверка
| Методика поверки / информация о поверке |
МП-1057-2025 ГСИ. Газоанализаторы ГАСБМ. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99494-26: Описание типа
2026-99494-26.pdf
|
Скачать | 152.1 КБ | |
|
99494-26: Методика поверки
МП-1057-2025
2026-mp99494-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Газоанализаторы ГАСБМ (далее - газоанализаторы) предназначены для измерений содержания метана (CH4), диоксида углерода (CO2), оксида углерода (CO) или кислорода (O2) в воздухе рабочей зоны и выдачи сигнализации при превышении установленных пороговых значений.
Описание
Газоанализаторы представляют собой стационарные приборы непрерывного действия. Конструктивно газоанализаторы состоят из измерительного блока и модуля индикации. Измерительный блок включает в себя сенсор, АЦП и микроконтроллер. Информация об измеренном значении содержания определяемого компонента предается на модуль индикации в цифровом виде по интерфейсу RS485/RS-232. Модуль индикации включает в себя микропроцессор и дисплей, необходимые для организации взаимодействия с пользователем, обеспечивает передачу информации на верхний уровень и формирует дискретные сигналы о превышении пороговых значений. Газоанализаторы могут комплектоваться кабелем для измерительного блока, необходимым для проведения измерений в труднодоступных местах.
Принцип действия газоанализаторов основан на преобразовании сигналов, поступающих с газочувствительного элемента в аналоговый или цифровой сигнал, с последующей их обработкой микропроцессором и выводом результатов измерений на цифровой дисплей модуля индикации и (или) передачу их другим регистрирующим устройствам.
Газоанализаторы выпускаются в следующих исполнениях: ГАСБМ-СН4, ГАСБМ-СО2, ГАСБМ-СО, ГАСБМ-О2, которые имеют разные метрологические характеристики и оснащены сенсорами разных типов, таких, как:
- электрохимический сенсор (далее - ЭХ сенсор), для исполнений ГАСБМ-СО и ГАСБМ-О2;
- оптический сенсор (далее - ИК сенсор) для исполнений ГАСБМ-СН4 и ГАСБМ-СО2.
Общий вид газоанализаторов приведен на рисунке 1.
Метод отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
- цифровая индикация результатов измерений содержания определяемых компонентов;
- подача световой и звуковой сигнализаций при достижении заданного уровня (порога) содержания определяемых компонентов;
- передача результатов измерений на контроллер верхнего уровня по интерфейсу
CAN.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом фотохимпечати на идентификационную табличку (рисунок 2), наклеенную на переднюю панель модуля индикации и боковую часть измерительного блока.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Ограничение от несанкционированного доступа в узлы регулировки газоанализатора производится при помощи пломбы, состоящей из мастики по ГОСТ 18680-73, со знаком

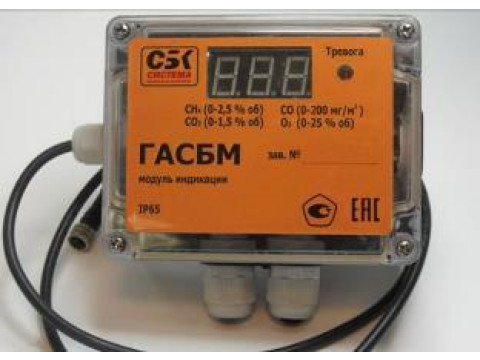

Рисунок 1 - Общий вид газоанализаторов
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО).
ПО газоанализаторов обеспечивает выполнение следующих функций:
- обеспечение логики работы, управление режимами, информационное взаимодействие с сенсором;
- преобразование выходного сигнала сенсора в единицы «% об. д.» (мг/м3);
- передача результатов измерений по цифровым каналам на внешние устройства.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Г |
|
Номер версии (идентификационный номер) ПО |
2.Х |
|
Примечание - «Х» может принимать любое значение в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности измерений | |
|
абсолютной |
приведенной1) | ||
|
Метан (СН4) |
от 0 до 2,5 % об. д. |
±0,25 % об. д. |
_ |
|
Диоксид углерода (СО2) |
от 0 до 1,5 % об. д. |
±0,1 % об. д. |
_ |
|
Кислород (O2) |
от 0 до 25 % об. д. |
±0,5 % об. д. |
_ |
|
Оксид углерода (СО) |
от 0 до 200 мг/м3 |
_ |
±10 % |
|
1) - приведена к верхнему пределу диапазона измерений | |||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний (То,9), с, не более: - для ИК сенсора метана (CH4) - для ИК сенсора диоксида углерода (СО2) - для ЭХ сенсора кислорода (О2) - для ЭХ сенсора оксида углерода (СО) |
30 60 60 90 |
|
Предел допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды на каждые 10 °С в пределах условий эксплуатации относительно нормальных условий, в долях от пределов допускаемой основной погрешности: - CH4 - СО2 - О2 - СО |
0,8 1 0,5 1,2 |
|
Предел допускаемой дополнительной погрешности измерений от изменения атмосферного давления окружающей среды на каждые 10 кПа в пределах условий эксплуатации относительно нормальных условий, в долях от пределов допускаемой основной погрешности: - CH4, СО2 - О2, СО |
0,4 0,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Предел допускаемой дополнительной погрешности измерений от изменения | |
|
относительной влажности окружающей среды на каждые 10 % в пределах | |
|
условий эксплуатации относительно нормальных условий, в долях от | |
|
пределов допускаемой основной погрешности при температуре 30 °С: | |
|
- CH4 |
0,8 |
|
- СО2 |
1 |
|
- О2 |
0,5 |
|
- СО |
1 |
|
Примечание - Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 795 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Предел времени прогрева газоанализатора, с |
120 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 15 до 60 |
|
Потребляемая мощность, В^А, не более |
0,7 |
|
Габаритные размеры (ШхДхВ), мм, не более: - модуля индикации - блока измерительного |
90x115x55 55x55x85 |
|
Масса, кг, не более: - модуля индикации - блока измерительного |
0,35 0,15 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -10 до +45 95 от 80 до 120 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации, а также на идентификационную табличку методом фотохимпечати.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
ГАСБМ-СН4/ГАСБМ-СО2/ ГАСБМ-СО/ГАСБМ-02 |
1 шт. |
|
Модуль индикации |
- |
1 шт. |
|
Пульт калибровки (опционально) |
ПКСБ |
1 шт. |
|
Адаптер подачи ПГС |
- |
1 шт. (на партию) |
|
Руководство по эксплуатации |
ВАДШ.418414.016 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ВАДШ.418414.016 РЭ «Газоанализатор ГАСБМ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.66.190-016-05626135-2025 «Газоанализаторы ГАСБМ. Технические условия».
