Каналы измерительные программно-аппаратных комплексов ЭМИКОН-СМС
| Номер в ГРСИ РФ: | 99495-26 |
|---|---|
| Производитель / заявитель: | ООО НВФ "Сенсоры, Модули, Системы", г.Самара |
Каналы измерительные программно-аппаратных комплексов ЭМИКОН-СМС (далее - ИК ПАК ЭМИКОН-СМС) предназначены для преобразований силы постоянного электрического тока, электрического сопротивления постоянного тока от термопреобразователей сопротивления (далее - ТС) с отображением результатов в единицах технологических параметров на мониторах рабочих станций оператора, а также для воспроизведения аналоговых сигналов силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99495-26 | ||||||
| Действует | по 28.09.2031 | ||||||
| Наименование | Каналы измерительные программно-аппаратных комплексов | ||||||
| Модель | ЭМИКОН-СМС | ||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d563f9a2-3478-f5eb-0f94-ab9f01462879 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НВФ «СМС», РОССИЯ, 446112, Самарская обл., г. Чапаевск, ул. Радищева, 85
Поверка
| Методика поверки / информация о поверке |
МП-18-2026 ГСИ. Каналы измерительные программно-аппаратных комплексов ЭМИКОН-СМС.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99495-26: Описание типа
2026-99495-26.pdf
|
Скачать | 174.7 КБ | |
|
99495-26: Методика поверки
МП-18-2026
2026-mp99495-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Каналы измерительные программно-аппаратных комплексов ЭМИКОН-СМС (далее - ИК ПАК ЭМИКОН-СМС) предназначены для преобразований силы постоянного электрического тока, электрического сопротивления постоянного тока от термопреобразователей сопротивления (далее - ТС) с отображением результатов в единицах технологических параметров на мониторах рабочих станций оператора, а также для воспроизведения аналоговых сигналов силы постоянного электрического тока.
Описание
Принцип действия ИК ПАК ЭМИКОН-СМС заключается в аналого-цифровом преобразовании входных сигналов, выполняемом модулями ввода программируемых промышленных контроллеров связи с объектом, в цифровые коды, которые затем поступают в центральный контроллер и визуализируются в единицах контролируемых технологических параметров на мониторе автоматизированного рабочего места оператора (далее - АРМ). Модули вывода обеспечивают цифро-аналоговое преобразование для воспроизведения выходных аналоговых сигналов силы постоянного электрического тока. Модули информационного обмена обеспечивают передачу измерительной информации по стандартным промышленным цифровым интерфейсам связи (RS-485, Ethernet) с использованием протоколов Modbus RTU, Modbus TCP, МЭК 60870-5-104.
ИК ПАК ЭМИКОН-СМС конструктивно являются проектно-компонуемыми изделиями. В их состав, в зависимости от проекта, входят модули AI-32A серии DCS-2000, (регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 21926-15 (далее - AI-32A) и модули AIO-31A серии DCS-2000 (рег. № 52079-12) (далее - AIO-31A) (далее - модули измерения), модули центрального контроллера (ЦПУ и интерфейсные модули серии DCS-2000 исполнения М3), а также промежуточные преобразователи (барьеры искробезопасности или усилители с гальванической развязкой цепей) утвержденных типов (далее - ПП).
В состав прикладного программного обеспечения центрального контроллера входит программный модуль OIP.
ИК ПАК ЭМИКОН-СМС могут входить в состав автоматизированных систем управления технологическими процессами (АСУ ТП), систем автоматического пожаротушения, систем телемеханики и др.
В зависимости от состава измерительных компонентов ИК ПАК ЭМИКОН-СМС по функциональному назначению подразделяют на три группы:
1) Измерительные каналы (далее - ИК) вида 1 - измерение сигналов силы постоянного электрического тока с отображением результатов в единицах технологических параметров на мониторах рабочих станций оператора;
2) ИК вида 2 - воспроизведение сигналов силы постоянного электрического тока;
3) ИК вида 3 - измерение сигналов от ТС по ГОСТ 6651-2009 с ПП типа «сопротивление ТС - сила тока», модулем измерения и отображением в температурном эквиваленте.
В ИК вида 1, в зависимости от проекта, в составе ИК ПАК ЭМИКОН-СМС с AI-32A и AIO-31A, при необходимости, могут применяться ПП утвержденных типов, совместимые с оборудованием ИК ПАК ЭМИКОН-СМС с приемом сигналов из взрывоопасной зоны:
- Преобразователи ЕТ (рег. № 85376-22), модификаций ЕТ 421 и ЕТ 422;
- Преобразователи измерительные многофункциональные аналоговые I18Ex, (рег. № 91548-24), модификации I18Ex-AI-xx-DC-xx;
- Барьеры искробезопасности серий КА50ХХЕх, КА51ХХЕх, (рег. № 74888-19), модификаций КА501ХЕх-КА505ХЕх;
- Барьеры искрозащиты АВИС (рег. № 90595-23); модификации RPSS.
В ИК вида 2 в зависимости от проекта, в составе ИК ПАК ЭМИКОН-СМС с AIO-31A, при необходимости, могут применяться ПП утвержденных типов, совместимые с оборудованием ИК ПАК ЭМИКОН-СМС с передачей сигналов во взрывоопасную зону:
- Преобразователи измерительные многофункциональные аналоговые I18Ex,
(рег. № 91548-24), модификаций I18Ex-AO-11-DC;
- Барьеры искробезопасности серий КА50ХХЕх, КА51ХХЕх, (рег. № 74888-19) модификации КА512ХЕх-КА515ХЕх;
— Барьеры искрозащиты АВИС (рег. № 90595-23), АВИС12-RPSSI-I-I; модификации IDS.
В ИК 3 типа, помимо AI-32A и AIO-31A, должны применяться ПП одного из следующих типов:
- Преобразователи ЕТ (рег. № 85376-22), модификаций ЕТ 321, ЕТ 322;
- Преобразователи измерительные многофункциональные аналоговые I18Ex, (рег. № 91548-24), модификации I18Ex-TI-xx-DC;
- Барьеры искробезопасности серий КА50ХХЕх, КА51ХХЕх, (рег. № 74888-19), модификации КА500ХЕх;
— Барьеры искрозащиты АВИС (рег. № 90595-23), модификации АВИС12-RTD-I-C.
Все компоненты ИК ПАК ЭМИКОН-СМС монтируются в электротехнических шкафах (далее - шкафах).
Заводской номер наносится на маркировочную табличку, расположенную на корпусе шкафа, любым технологическим способом в виде цифрового кода.

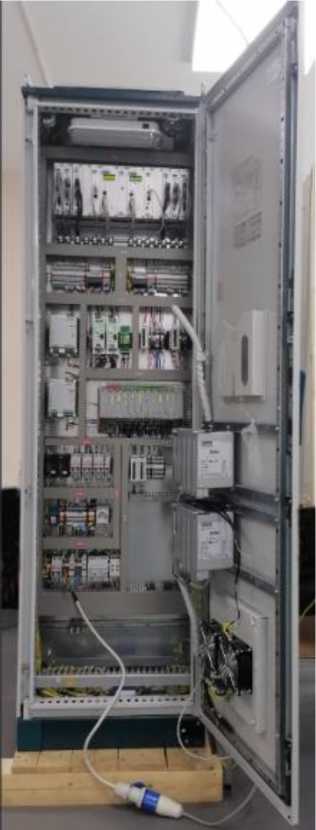

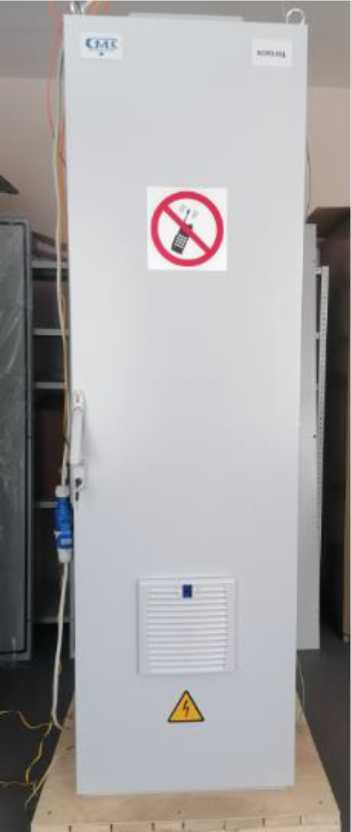

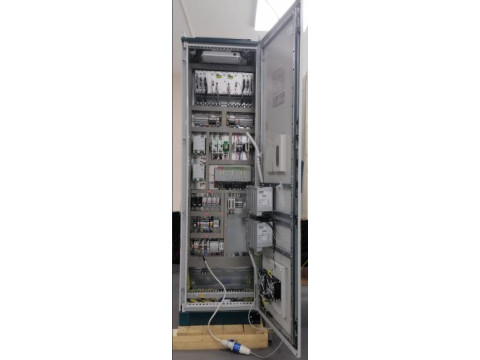

Общий вид шкафов ИК ПАК ЭМИКОН-СМС с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунке 1.
Нанесение знака поверки ИК ПАК ЭМИКОН-СМС не предусмотрено.
Пломбирование ИК ПАК ЭМИКОН-СМС не предусмотрено. Шкафы с размещенным оборудованием закрываются на ключ, предусмотрен контроль открытия дверей.

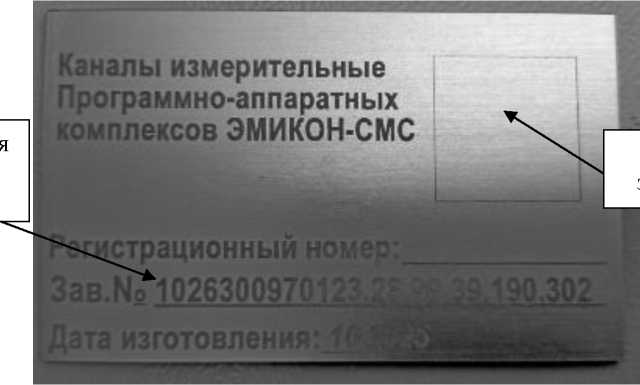

Место нанесения заводского номера
пы измерительные раммно*аппаратных лексов ЭМИКОН-СМС
Место нанесения знака утверждения
Рисунок 1 - Общий вид шкафов ИК ПАК ЭМИКОН-СМС с указанием места нанесения заводского номера и места нанесения знака утверждения типа
Программное обеспечение
Метрологически значимым для ИК ПАК ЭМИКОН-СМС является встроенное программное обеспечение (далее - ПО) модулей измерения, ПП и программного модуля OIP, входящего в состав прикладного ПО центрального контроллера.
Пересчет выходных сигналов (кодов АЦП) ИК вида 3 в значения температуры, а также пересчет в другие технологические параметры для ИК вида 1, передаваемые в ПО рабочих станций АРМ, выполняется в программном модуле OIP.
Метрологически не значимым является ПО верхнего уровня, устанавливаемое на персональный компьютер в качестве системы отображения (визуализации) на АРМ оператора - SCADA-пакет производства различных разработчиков: iFIX (фирма «Intellution», США), Сириус-ИС (НПП «Вира Реалтайм», Россия), SCAD CC (АО «СКАДтех», Россия) и др.
Встроенное ПО ПП утвержденных типов и модулей измерения устанавливается на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики ИК ПАК ЭМИКОН-СМС нормированы с учетом влияния метрологически значимого ПО.
Идентификационные данные и уровень защиты ПП утвержденных типов и модулей измерения приведены в описаниях типа на них.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО программного модуля OIP приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО программного модуля OIP
|
Идентификационные данные |
Значение для модулей |
|
Идентификационное наименование ПО |
OIP |
|
Номер версии (идентификационный номер ПО), не ниже |
1.3.2503 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики ИК вида 1
|
Состав ИК |
Диапазон входного сигнала |
Доверительные границы основной приведенной к верхнему значению диапазона входного сигнала погрешности преобразований ИК (Р=0,95), % |
Доверительные границы дополнительной приведенной к верхнему пределу диапазона входного сигнала погрешности преобразований ИК при отклонении температуры от нормальных условий в пределах условий эксплуатации, % |
|
AI-32A |
от 4 до 20 мА |
± 0,1 |
± 0,05 |
|
АЮ-31А |
± 0,075 |
± 0,05 | |
|
ПП ^ AI-32A ПП ^ АЮ-31А |
± 0,16 |
± 0,06 |
Таблица 3 - Диапазоны отображения результатов в единицах технологических параметров на мониторах рабочих станций оператора для ИК вида 1___________________________________
|
Диапазоны отображения в единицах физической величины |
Значение |
|
Сила постоянного тока (унифицированный сигнал), мА |
от 4 до 20 |
|
Абсолютное давление, МПа |
от 0 до 16 |
|
Избыточное давление / разряжение, МПа |
от -0,1 до 16 |
|
Уровень жидкости, м |
от 0 до 25 |
|
Расход жидкости, м3/ч |
от 0 до 20000 |
|
Осевое смещение, мм |
от -5 до +5 |
|
Положение, мм |
от 0 до 3000 |
|
Положение, ° (рад) |
от -180 до +180 (от -п до +п) |
Продолжение таблицы 3
|
Диапазоны отображения в единицах физической величины |
Значение |
|
Температура, °С |
от -200 до +2500 |
|
Виброскорость, мм/с |
от 0,1 до 30 |
|
Загазованность, % НКПРП |
от 0 до100 |
|
Сила переменного тока, А |
от 0 до 10000 |
|
Напряжение переменного тока, В |
от 0 до 12000 |
|
Электрическая мощность, Вт/В*А |
от 0 до 40000000 |
|
Примечание - Указаны максимальные диапазоны отображения, фактический диапазон указывается в паспорте. | |
Таблица 4 - Метрологические характеристики ИК вида 2
|
Состав ИК |
Диапазон выходного сигнала |
Доверительные границы основной приведенной к верхнему значению диапазона выходного сигнала погрешности воспроизведений ИК (с Р=0,95), % |
Доверительные границы дополнительной приведенной к верхнему пределу диапазона выходного сигнала погрешности воспроизведений ИК при отклонении температуры от нормальных условий в пределах условий эксплуатации, % |
|
AIO-31A |
от 4 до 20 мА |
± 0,1 |
± 0,05 |
|
А1О-31А^ПП |
± 0,16 |
± 0,06 |
Таблица 5 - Метрологические характеристики ИК вида 3
|
Состав ИК |
Диапазоны входного сигнала |
Доверительные границы основной абсолютной погрешности преобразований сопротивления постоянному току термопреобразова телей сопротивления в температурном эквиваленте (с Р=0,95), °С |
Доверительные границы дополнительной абсолютной погрешности преобразований сопротивления постоянному току термопреобразователей сопротивления в температурном эквиваленте при отклонении температуры от нормальных условий в пределах условий эксплуатации, °С |
|
ПП ^ AI-32A ПП ^ АЮ-31А |
100П (а=0,00391 °С-1) 1), от 80,00 до 158,22 Ом (от -50 °С до +150 °С) |
± 0,4 |
± 0,74 |
|
ПП ^ AI-32A ПП ^ АЮ-31А |
Pt100 (а=0,00385 °С-1) 1), от 80,31 до 157,33 Ом (от -50 °С до +150 °С) |
1) - Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
Примечания:
Диапазон отображения в температурном эквиваленте.
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +21 до +25 80 от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +40 80 от 84,0 до 106,7 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 176 до 264 от 45 до 55 |
|
Габаритные размеры шкафа (высотахширина ^глубина), мм, не более |
2200x1200x800 |
|
Масса ИК со шкафом, кг, не более |
380 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на маркировочную табличку, расположенную на корпусе шкафов, любым технологическим способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Каналы измерительные программно аппаратных комплексов |
ЭМИКОН СМС |
1 шт. |
|
Паспорт |
1026300970123.28.99.39.190.302.ПС |
1 экз. |
|
Руководство по эксплуатации |
1026300970123.28.99.39.190.302.РЭ |
1 экз. |
|
Комплект ЗИП |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Методы измерений» документа 1026300970123.28.99.39.190.302 РЭ «Каналы измерительные программно-аппаратных комплексов ЭМИКОН-СМС. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
1026300970123.28.99.39.190.302 ТУ «Каналы измерительные программно-аппаратных комплексов ЭМИКОН-СМС. Технические условия».
