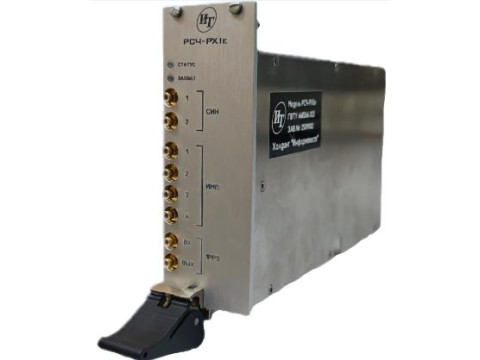

Модули РСЧ-PXIe
| Номер в ГРСИ РФ: | 99497-26 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Модули РСЧ-РХ1е (далее - РСЧ) предназначены для формирования высокостабильных по частоте синусоидальных сигналов 10 МГц и импульсных сигналов 1 Гц и 100 МГц в лабораториях для поверки генераторных устройств, частотно-временной измерительной аппаратуры и другого оборудования, синхронизации систем навигации. РСЧ могут применяться в качестве рабочих эталонов единицы частоты 3 разряда согласно Г осударственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360, а также в качестве средства измерений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99497-26 | ||||||
| Действует | по 28.09.2031 | ||||||
| Наименование | Модули | ||||||
| Модель | РСЧ-PXIe | ||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a1a89150-6f03-0996-127c-fd4bb5ac1822 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
МП 651-26-014 ГСИ. Модули РСЧ-PXIe. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 23.10.2026 |
Поверители
Скачать
|
99497-26: Описание типа
2026-99497-26.pdf
|
Скачать | 215.4 КБ | |
|
99497-26: Методика поверки
МП 651-26-014
2026-mp99497-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Модули РСЧ-PXIe (далее - РСЧ) предназначены для формирования высокостабильных по частоте синусоидальных сигналов 10 МГц и импульсных сигналов 1 Гц и 100 МГц в лабораториях для поверки генераторных устройств, частотно-временной измерительной аппаратуры и другого оборудования, синхронизации систем навигации. РСЧ могут применяться в качестве рабочих эталонов единицы частоты 3 разряда согласно Государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360, а также в качестве средства измерений.
Описание
Принцип действия РСЧ заключается в формировании высокостабильных сигналов с использованием рубидиевой лампы и фильтра - рубидиевой ячейки, с последующей системой автоматической подстройки частоты кварцевого генератора по частоте атомного перехода рубидия. На выходе узла распределения сигналов формируются выходные синусоидальные сигналы 10 МГц и импульсные сигналы 1 Гц и 100 МГц.
Конструктивно РСЧ выполнен в виде модуля для подключения к магистрали PXIe, содержащего следующие функциональные узлы, приведенные на рисунке 1:
- интерфейсная часть;
- узел рубидиевого генератора;
- узел синтезатора частот;
- узел распределения сигналов.
Конструкция средства измерений не предусматривает возможность нанесения знака поверки на корпус. Заводской номер наносится типографским способом на самоклеящуюся наклейку, размещаемую на боковой панели корпуса РСЧ, обеспечивающую сохранность номера, возможность прочтения и идентификацию каждого экземпляра в процессе эксплуатации. Формат нанесения заводского номера цифровой.
Ограничение доступа к местам настройки (регулировки) осуществляется путем пломбировки винтов крепления боковых панелей РСЧ.
Общий вид РСЧ с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

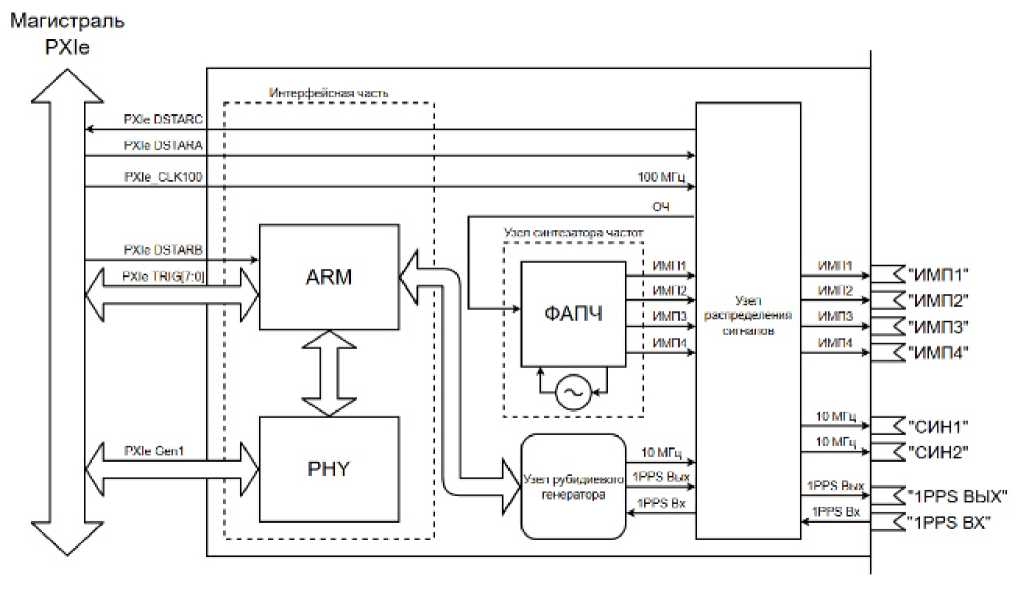

Рисунок 1 - Функциональные узлы РСЧ
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки

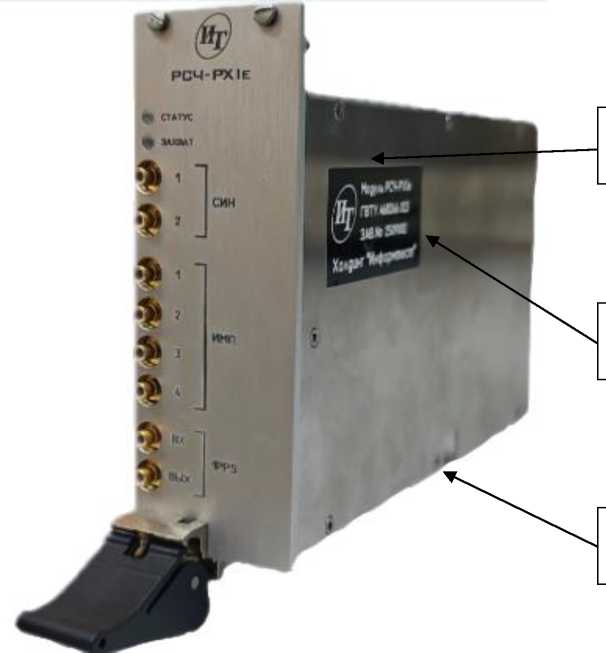

Рисунок 2 - Общий вид РСЧ с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее ПО) РСЧ предназначено:
- для обеспечения информационной связи модуля с магистралью PXIe;
- для формирования вторичных напряжений питания для узла распределения сигналов;
- для формирования команд управления узлами рубидиевого генератора, синтезатора частот и распределения сигналов;
- для обеспечения подстройки частоты рубидиевого генератора - средствами модуля, либо внешним программатором;
- для проведения самоконтроля модуля.
Метрологически значимая часть ПО выделена в отдельные файлы библиотеки математических преобразований, идентификационные данные для операционных систем Windows и Linux приведены в таблице 1.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Windows |
Linux |
|
unmonp_math.dll |
libunmonp_math.so | |
|
Номер версии ПО (идентификационный код), не ниже |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
8C07E8A9 |
2d4a68b5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты выходных сигналов, Гц синусоидальных (выходы «СИН1» и «СИН2»), импульсных (выходы «1PPS ВЫХ», «ИМП1» - «ИМП4»*) |
1-107 1; 1М08 |
|
Среднее квадратическое значение напряжения выходных синусоидальных сигналов 10 МГц на нагрузке 50 Ом, В, не менее |
0,5 |
|
Амплитуда импульсных сигналов 1 Гц и 100 МГц на нагрузке 50 Ом, В |
от 1,2 до 1,8 |
|
Пределы допускаемой относительной погрешности по частоте: - на межповерочном интервале; - при выпуске |
±5Д10-10 ±5Д10-11 |
|
Нестабильность (предел допускаемого среднего квадратического относительного двухвыборочного отклонения) частоты выходных сигналов 10 МГц: - при интервале времени измерения 1 с - при интервале времени измерения 10 с - при интервале времени измерения 100 с |
±5Д10-11 ±2Д10-11 ±8Д10-12 |
|
Пределы допускаемого относительного систематического суточного изменения частоты |
±4Д10-12 |
|
* Примечание: «1PPS ВЫХ» - выход импульсного сигнала частотой 1 Гц, «ИМП1» -«ИМП4» - выходы импульсных сигналов с программируемой частотой, по умолчанию установлено 100 МГц | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжения питания постоянного тока, В: - по цепи «3,3 В»; - по цепи «12 В» |
от 3,13 до 3,47 от 11,4 до 12,6 |
|
Сила тока потребления, А, не более: - по цепи «3,3 В»; - по цепи «12 В» |
1 1,2 |
|
Потребляемая мощность, В^А, не более |
27 |
|
Габаритные размеры, мм, не более: - длина, - ширина, - высота |
214,0 130,5 40,0 |
|
Масса, кг, не более |
0,4 |
|
У словия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 86,0 до 106,0 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорт и на переднюю панель РСЧ технологическим способом.
Комплектность
Таблица 4 - Комплектность РСЧ
|
Наименование |
Обозначение |
Количество |
|
Модуль РСЧ-PXIe |
ГВТУ.468266.023 |
1 шт. |
|
Комплект ПО модулей VXI-Системы |
ГВТУ.85001-01 |
11’ 2’ 3 шт. |
|
Комплект ПО Linux модулей VXI-Системы |
ГВТУ.85001-02 |
11, 2’ 4 шт. |
|
Informtest VISA |
ФТКС.34003-01 |
11, 2’ 5 шт. |
|
Informtest VISA LINUX |
ФТКС.34003-02 |
11’ 2’ 6 шт. |
|
Модуль РСЧ-PXIe Руководство по эксплуатации |
ГВТУ.468266.023РЭ |
11’ 2 экз. |
|
Модуль РСЧ-PXIe Паспорт |
ГВТУ.468266.023ПС |
11’ 2 экз. |
|
Управляющая панель FREF Руководство оператора |
ГВТУ.65023-01 34 01 |
11’ 2 экз. |
|
Драйвер UNFREF Руководство системного программиста |
ГВТУ.75023-01 32 01 |
11’ 2 экз. |
|
Опись компакт-диска (CD) «Комплект ПО модулей VXI-Системы» |
ГВТУ.85001-01 90ОП1 |
11’ 2 экз. |
|
Опись компакт-диска (CD) «Комплект ПО Linux модулей VXI-Системы» |
ГВТУ.85001-02 90ОП1 |
11’ 2 экз. |
П Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Опись компакт-диска (CD) «Informtest VISA» |
ФТКС.34003-01 90ОП1 |
11, 2 экз. |
|
Опись компакт-диска (CD) «Informtest VISA LINUX» |
ФТКС.34003-02 90ОП1 |
11, 2 экз. |
|
Примечания: 1 Необходимость поставки программных продуктов, эксплуатационных документов и их количество указывается в договоре на поставку. 2 При поставке программных продуктов и эксплуатационных документов в составе модуля в графе «Кол.» указывается их количество. Если программные продукты и эксплуатационные документы в составе модуля не поставляются, в графе «Кол.» ставится прочерк. 3 Программный продукт в соответствии с описью ГВТУ.85001-01 90ОП1. Поставляется на компакт-диске (CD). 4 Программный продукт в соответствии с описью ГВТУ.85001-02 90ОП1. Поставляется на компакт-диске (CD). 5 Программный продукт в соответствии с описью ФТКС.34003-01 90ОП1. Поставляется на компакт-диске (CD). 6 Программный продукт в соответствии с описью ФТКС.34003-02 90ОП1. Поставляется на компакт-диске (CD). | ||
Сведения о методах измерений
приведены в документе «Модуль РСЧ-PXIe. Руководство по эксплуатации. ГВТУ.468266.023РЭ, раздел 2 «Использование по назначению».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия ГВТУ.468266.023ТУ «Модуль РСЧ-PXIe».
