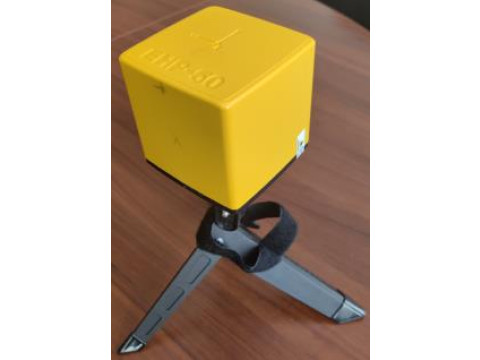

Измерители параметров электромагнитного поля селективные EHP-50F
| Номер в ГРСИ РФ: | 99501-26 |
|---|---|
| Производитель / заявитель: | Фирма "Narda Safety Test Solutions GmbH", Германия |
Измерители параметров электромагнитного поля селективные EHP-50F (далее - измерители EHP-50F) предназначены для измерений напряженности переменного электрического поля (далее - НЭП) и магнитной индукции переменного магнитного поля (далее - МИ).
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99501-26 | |||||||||||||||
| Наименование | Измерители параметров электромагнитного поля селективные | |||||||||||||||
| Модель | EHP-50F | |||||||||||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f3893765-0e65-0e6e-74ee-f59ca4c93da9 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма «Narda Safety Test Solutions S.r.l», ИТАЛИЯ, Via Benessea, 29/B, 17035 - Cisano sul Neva (SV)
Поверка
| Методика поверки / информация о поверке |
МП EHP-50F-2026 ГСИ. Измерители параметров электро-магнитного поля селективные EHP-50F. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99501-26: Описание типа
2026-99501-26.pdf
|
Скачать | 205.1 КБ | |
|
99501-26: Методика поверки
МП EHP-50F-2026
2026-mp99501-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Измерители параметров электромагнитного поля селективные EHP-50F (далее - измерители EHP-50F) предназначены для измерений напряженности переменного электрического поля (далее - НЭП) и магнитной индукции переменного магнитного поля (далее - МИ).
Описание
Принцип действия измерителей EHP-50F состоит в преобразовании низкочастотных (далее - НЧ) электромагнитных излучений в эквивалентное напряжение постоянного тока, которое подается в цифровой сигнальный процессор (далее - ЦСП).
ЦСП выполняет обработку и хранение информации, обеспечивает связь с персональным компьютером (далее - ПК), на мониторе которого отображаются результаты измерений (значения НЭП и МИ измеряемого электромагнитного поля).
Конструктивно измерители EHP-50F представляет собой изотропный датчик-анализатор НЧ электрического и магнитного полей, который размещается в корпусе в форме куба с ручкой.
Изотропный датчик-анализатор конструктивно состоит из трех магнитных контуров, расположенных ортогонально относительно друг друга и из трех ортогональных параллельных парных пластин, установленных на противоположной стороне от магнитных контуров.
Измерители EHP-50F присоединяются к USB-порту ПК с помощью оптоволоконного кабеля и преобразователя оптического USB-OC в USB, которые входят в комплект поставки.
Измерители EHP-50F при проведении измерений могут крепиться на миништатив.
Питание измерителей EHP-50F осуществляется от внутреннего источника питания (батареи перезаряжаемой литий-ионной). Для зарядки внутреннего источника питания в комплект поставки входит зарядное устройство.
Общий вид измерителя EHP-50F представлен на рисунке 1.
Комплект поставки измерителя EHP-50F размещается в укладочном (жестком) кейсе.
Схема пломбирования измерителя EHP-50F от несанкционированного доступа представлена на рисунках 1 и 2.
Места нанесения знака утверждения типа и серийного номера в виде буквенноцифрового обозначения, состоящего из 3 (трех) арабских цифр, 2 (двух) букв латинского алфавита и 5 (пяти) арабских цифр на маркировочный ярлык, изготовленный методом струйной печати на полиэстеровой пленке, представлены на рисунке 2.
Место нанесения знака поверки измерителя EHP-50F в виде оттиска клейма или наклейки с изображением знака поверки наносится на обратной стороне его корпуса.

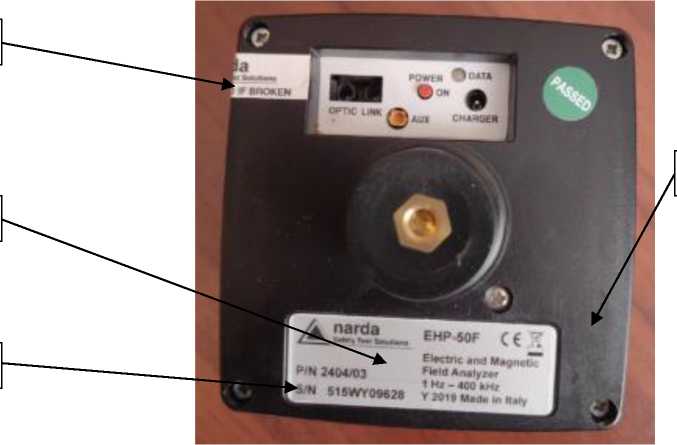

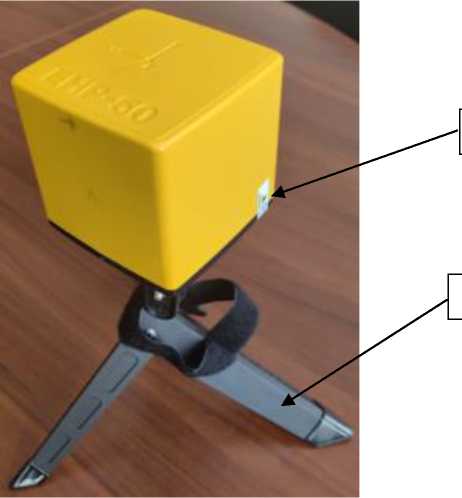

1
2
1 - место размещения фирменной наклейки от несанкционированного доступа;
2 - тренога
Рисунок 1 - Общий вид измерителя EHP-50F с местом размещения фирменной наклейки от несанкционированного доступа
1
2
3
4
1 - место размещения фирменной наклейки от несанкционированного доступа;
2 - место нанесения знака утверждения типа;
3 - место серийного номера;
4 - место нанесения знака поверки
Рисунок 2 -Панель задняя корпуса измерителя EHP-50F с местами размещения фирменной наклейки от несанкционированного доступа, знака утверждения типа, серийного номера и возможным местом нанесения знака поверки
Программное обеспечение
ПО измерителей EHP-50F состоит из встроенного ПО и внешнего ПО.
Встроенное ПО, реализованное в виде микропроцессорной программы и располагаемое в энергонезависимой памяти, устанавливается в измеритель EHP-50F изготовителем.
Встроенное ПО выполняет функции обработки входного напряжения, хранения значений параметров электромагнитного поля, управления и передачи данных.
Внешнее ПО устанавливается на ПК и выполняет функции задания режимов работы измерителя EHP-50F, отображения значений параметров электромагнитного поля и графического представления результатов измерений.
Внешнее ПО реализовано без выделения метрологически значимой части.
Внешнее ПО предназначено только для работы с измерителями EHP-50F и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Влияние внешнего ПО не приводит к выходу метрологических характеристик измерителей EHP-50F за пределы допускаемых значений.
Минимальные системные требования к ПК для установки внешнего ПО:
- процессор: Pentium или эквивалентный;
- 256 MB RAM;
- по меньшей мере 64 MB свободного места на жестком диске;
- 1 (один) свободный USB-разъем или RS232-nopm;
- ОС Windows™ XP/Vista/Win7/Win8/Win8.1/Win10.
Идентификационные данные (признаки) ПО измерителей EHP-50F приведены в таблице 1.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты внешнего ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО измерителей EHP-50F
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное ПО |
внешнее ПО | |
|
Идентификационное наименование ПО |
_ |
EHP50-TS |
|
Номер версии (идентификационный номер) ПО |
5.66 и выше |
1.78 и выше |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Рабочий диапазон частот, кГц: - измерение НЭП - измерение МИ |
от 0,01 до 400,00 включ. от 0,01 до 10,00 включ. | |
|
Диапазон измерений НЭП, В^м-1: - на частоте 50 Гц - в диапазоне частот от 0,01 до 400 кГц включ. |
от 1 до 40000 включ. от 1 до 120 включ. | |
|
Пределы допускаемой относительной погрешности измерений НЭП, %: - на частоте 50 Гц - в диапазоне частот от 10 Гц до 100 кГц включ., исключ. 50 Гц - в диапазоне частот св. 100 до 400 кГц включ |
±9 ±11 ±14 | |
|
Диапазон измерений МИ, мкТл - в диапазоне частот от 10 до 300 Гц включ. - в диапазоне частот св. 300 Гц до 10 кГц включ. |
от 1 до 3000 включ. от 1 до 100 включ. | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой относительной погрешности измерений МИ, %: - в диапазоне частот от 50 до 60 Гц включ. - в диапазонах частот от 10 до 50 Гц и св. 60 Гц до 10 кГц включ. |
±6 ±9 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание от батареи перезаряжаемой | |
|
литий-ионной |
3,7 В/5,4 А-ч |
|
Время непрерывной работы, ч, не менее: |
9 |
|
Масса, г, не более |
550 |
|
Габаритные размеры, мм, не более | |
|
длина |
109 |
|
ширина |
92 |
|
высота |
92 |
|
Условия применения: | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится на маркировочный ярлык, расположенный на задней панели корпуса измерителя EHP-50F в виде наклейки и на титульный лист документов EHP50FEN-10708-1.73 РЭ «Измеритель параметров электромагнитного поля селективный EHP-50F. Руководство по эксплуатации» и EHP50FEN-10708-1.73 ПС «Измеритель параметров электромагнитного поля селективный EHP-50F. Паспорт» типографским способом.
Комплектность
Таблица 4 - Комплектность измерителей EHP-50F, серийные №№ 515WY09627, 515WY09628,
515WY09629 и 515WY09631
|
Наименование |
Обозначение |
Количество |
|
Измеритель параметров электромагнитного поля селективный EHP-50F |
EHP-50F |
1 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Кабель оптический, FO Duhlex, RP-02, 10 м |
_ |
1 шт. |
|
Конвертор оптика/USB (RP-02/USB) |
_ |
1 шт. |
|
Миништатив настольный |
_ |
1 шт. |
|
Удленнитель штатива, 0,5 м |
_ |
1 шт. |
|
Компакт-диск с программным обеспечением |
_ |
1 шт. |
|
Сумка для переноски |
_ |
1 шт. |
|
Руководство по эксплуатации |
EHP50FEN-10708-1.73 РЭ |
1 зкз. |
|
Паспорт |
EHP50FEN-10708-1.73 ПС измерителей EHP-50F, серийные №№ 515WY09627, 515WY09628, 515WY09629 и 515WY09631, |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Установка и эксплуатация», в разделе 3 «Установка ПО EHP50-TS» и разделе 4 «ПО EHP50-TS» документа EHP50FEN-10708-1.73 РЭ «Измеритель параметров электромагнитного поля селективный EHP-50F. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
Приказ Росстандарта от 30.12.2022 № 3343 «Об утверждении Государственной поверочной схемы для средств измерений напряженности электрического поля в диапазоне частот от 0 до 20 кГц»;
ГОСТ 8.030-2025 «ГСИ. Государственная поверочная схема средств измерений магнитной индукции, мегнитного потока, магнитного момента и градиента магнитной индукции».
