Приемный пункт системы единого времени монтажно-испытательного корпуса космической головной части «Ангара-А5» ПП СЕВ-МИК КГЧ «Ангара-А5»

Назначение

Приемный пункт системы единого времени монтажно-испытательного корпуса космической головной части «Ангара-А5» ПП СЕВ-МИК КГЧ «Ангара-А5» (далее - ПП СЕВ) предназначен для формирования и хранения собственной шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC(SU) по сигналам спутниковой навигационной системы (далее - СНС) ГЛОНАСС для организации частотно-временного обеспечения технического комплекса (далее - ТК) космического ракетного комплекса ракетоносителя тяжелого класса «Ангара-А5», а также для часофикации помещений ТК, формирования и выдачи синхросигналов и кодов времени.

Описание

Принцип действия ПП СЕВ основан на формировании собственной шкалы времени на основе высокостабильных колебаний внутреннего рубидиевого стандарта частоты и привязки её к национальной шкале времени Российской Федерации UTC(SU) в автоматическом режиме по сигналам СНС ГЛОНАСС. ПП СЕВ также обеспечивает работу в режиме автоматической синхронизации формируемой ШВ по сигналам СНС GPS или совместно, по сигналам СНС ГЛОНАСС и GPS.

Конструктивно ПП СЕВ состоит из стойки синхронизатора СС и шкафа ЗИП. Стойка синхронизатора СС ПП СЕВ включает в себя два независимых полукомплекта (основной - Комплект А и резервный - Комплект Б), работающих совместно. Полукомплекты обеспечивают взаимное резервирование выходных сигналов опорных частот, сигналов синхрочастот, сигналов управления и состояния. ПП СЕВ построен по принципу «горячего» резервирования.

Структурная и функциональная схемы стойки синхронизатора СС ПП СЕВ приведены на рисунках 1 и 2.

ПП СЕВ включает в себя формирующее оборудование, установленное в стойке и содержащее два идентичных полукомплекта Комплект А и Комплект Б, общее оборудование (два коммутатора локальной вычислительной сети (далее - ЛВС), блок суммирования сигналов (далее - БСС) и блок размножения сигналов (далее - БРС)), а также сервисное оборудование (коммутируемая консоль).

В состав каждого комплекта входит:

- источник бесперебойного питания (далее - ИБП);

- блок электропитания (далее - БЭП);

- блок опорных частот (далее - БОЧ);

- блок синхронизации времени (далее - БСВ);

- антенна SIRUS GPSGL-TMG-SPI-40NCB.

ИБП обеспечивает непрерывность электроснабжения аппаратуры при отключении сетевого напряжения, защиту оборудования при перепадах напряжения, коротком замыкании или помехах в сети, поддержку стабильного выходного напряжения.

БЭП обеспечивает формирование на своих выходах постоянного напряжения электропитания «+ 27 В» для обеспечения работоспособности БОЧ, БСВ, БРС и коммутаторов ЛВС.

БОЧ является источником высокостабильных сигналов частотой 10 МГц и 5 МГц. Опорным генератором является рубидиевый стандарт частоты (далее - РСЧ) FE-5650A, с номинальным значением частоты 10 МГц.

БСВ обеспечивает прием навигационных сигналов СНС ГЛОНАСС/GPS, синхронизацию и формирование внутренней шкалы времени, синхронизированной с национальной шкалой Российской Федерации UTC(SU).

БРС объединяет поступившие с комплектов сигналы, усиливает, размножает и обеспечивает выдачу потребителям каждого сигнала частотой следования 1, 1/60, 1/300 Гц по пяти выходам с панели А1 и сигналов времени по восьми выходам RS-422/RS-485 с панели А11 стойки.

Формирование внутренней шкалы осуществляется путем деления опорной частоты 10 МГц и последующей оцифровки меток времени.

Сигналы СНС ГЛОНАСС/GPS принимаются и усиливаются антенной SIRUS GPSGL-TMG-SPI-40NCB.

Синхронизация внутренней шкалы времени со шкалой UTC(SU) осуществляется по результатам обработки сигналов СНС ГЛОНАСС/GPS встроенным приемником навигационных сигналов K-161-A-H-SMB-O2-O1-13 из состава блока синхронизации времени БСВ.

Сигналы опорной частоты 5 МГц с соединителей, расположенных на задней панели БОЧ (XW5 - XW10) Комплекта А и Комплекта Б (А4, А9 согласно ИТБС.467882.035) объединяются на БСС и выдаются потребителям с выходов «1» - «6» группы ВЫХОДЫ 5 МГц БСС.

Импульсные сигналы частотой 1, 1/60, 1/300 Гц («F1» (XW6), «F2» (XW8), «F3» (XW10)) с БСВ Комплекта А (А2) и Комплекта Б (А7) поступают на БРС (А5), размножаются в соответствующих МУС и выдаются потребителям с соединителей «1» - «6» групп F1, F2, F3 ВЫХОДЫ панели А1 стойки.

Сигналы времени выдаются с соединителей «1» - «8» (XS7-XS14) группы ВЫХОДЫ RS-422/RS-485 панели А11 Стойки.

Кроме того, Комплект А и Комплект Б обеспечивают взаимодействие со средствами вычислительной техники по двум ЛВС Ethernet 10/100/1000 Base-T (LAN1, LAN2).

По LAN1 и LAN2 осуществляется выдача информации о времени поступления внешних аппаратных запросов, синхронизация внешних средств вычислительной техники по протоколу NTP, а также выдача сигналов состояния и прием внешних команд управления.

Выходы любого из комплектов могут находиться в одном из двух состояний: РАБОТА или РЕЗЕРВ. В состоянии РАБОТА выход находится в активном состоянии (подключен к линиям связи с аппаратурой потребителя), в состоянии РЕЗЕРВ - в пассивном состоянии (отключен от линий связи с аппаратурой потребителя).

Кроме того, каждый БСВ Комплекта А и Комплекта Б обеспечивает взаимодействие со средствами вычислительной техники по двум ЛВС Ethernet 10/100/1000 Base-T (LAN1, LAN2), осуществляет синхронизацию внешних средств вычислительной техники по протоколу NTP, а также выдачу сигналов состояния и прием внешних команд управления.

Выходы LAN1 и LAN2 каждого из комплектов объединены через коммутаторы ЛВС и обеспечивают возможность подключения к локальным сетям потребителя Ethernet по технологиям 10 Base-T, 100 Base-TX или 1000 Base-T.

Алгоритмы работы полукомплектов позволяют на основе анализа сигналов состояния и полученных от внешних средств вычислительной техники команд осуществлять селективное назначение режима работы каждого из типов выходов.

Сервисное оборудование (коммутируемая консоль) в штатной работе не используется. Она используется только для настройки программного обеспечения при вводе Изделия в эксплуатацию, а также для тестирования при проведении технического обслуживания.

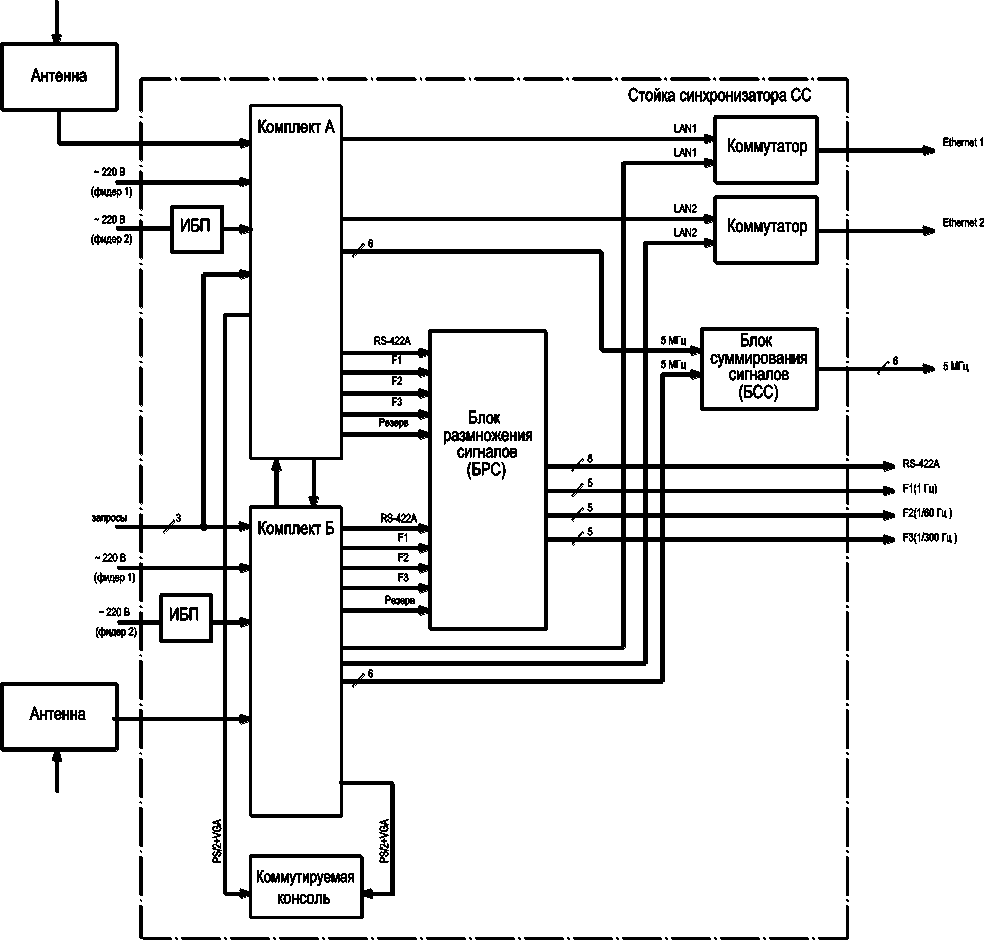

Рисунок 1 - Структурная схема стойки синхронизатора СС ПП СЕВ

F1(1 Гц) Р2(1/60Гц) РЗ(1/ЗООГц) RS-422A

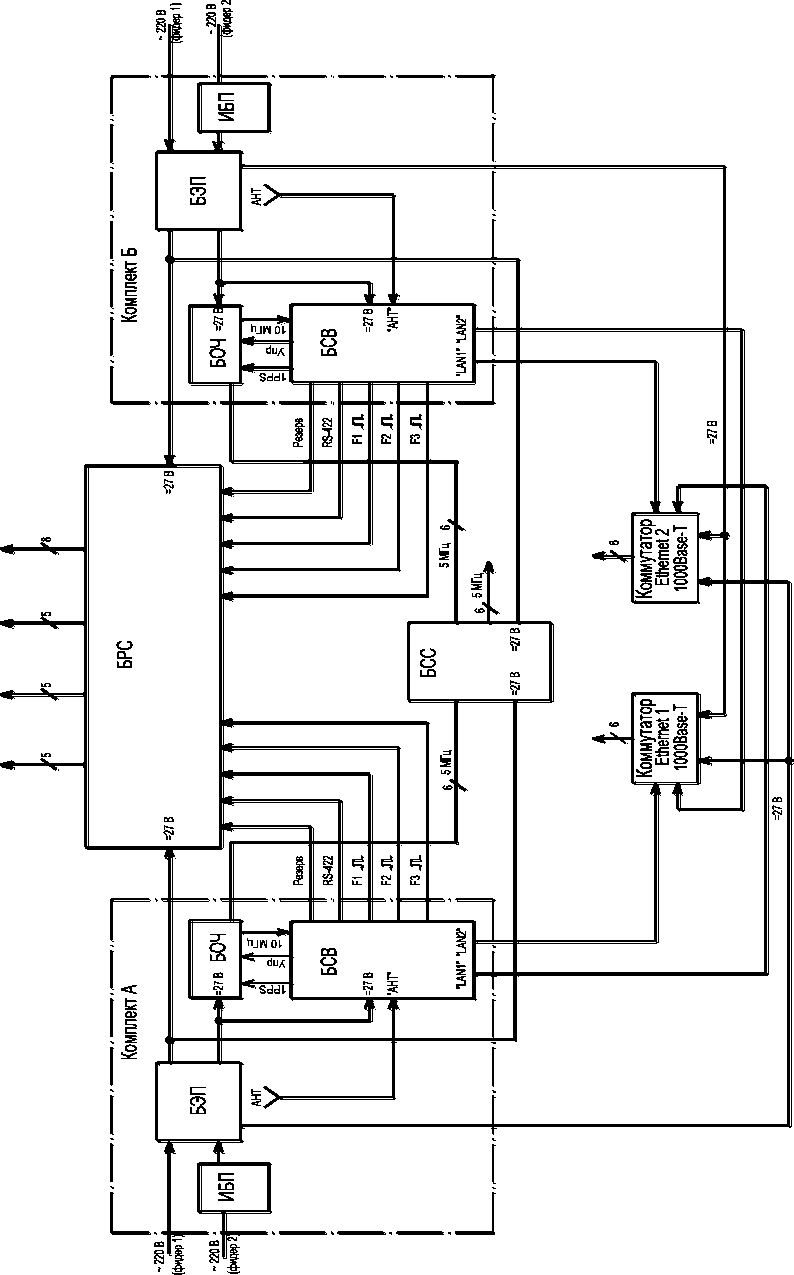

Рисунок 2 - Функциональная схема стойки синхронизатора СС ПП СЕВ

Заводской номер в цифровом формате наносится на переднюю панель стойки синхронизатора СС на шильдик ударным методом. Способ нанесения заводского номера обеспечивает его сохранность, возможность прочтения и идентификацию экземпляра в процессе эксплуатации.

Нанесение знака поверки на ПП СЕВ не предусмотрено. Знак поверки заносится в формуляр ПП СЕВ.

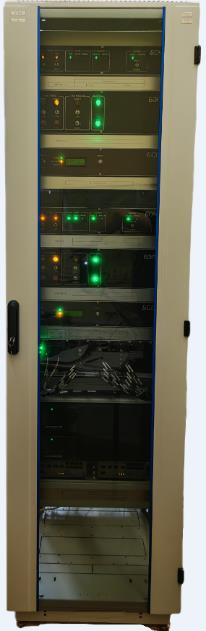

Общий вид ПП СЕВ, места нанесения знака утверждения типа, заводского номера и пломбирования представлены на рисунке 3.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место пломбирования

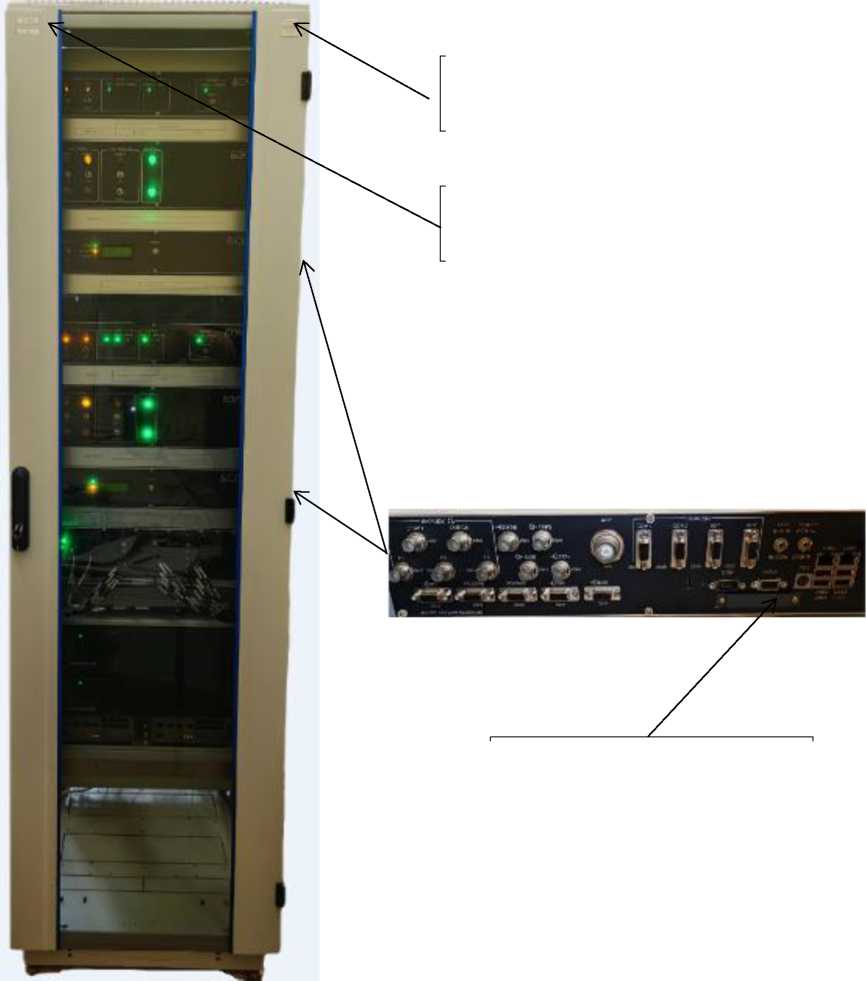

Рисунок 3 - Общий вид стойки синхронизатора СС ПП СЕВ, места нанесения знака утверждения типа, заводского номера и пломбирования

К средству измерения данного типа относится приемный пункт системы единого времени монтажно-испытательного корпуса космической головной части «Ангара-А5» ПП СЕВ-МИК КГЧ «Ангара-А5», заводской № 61326001.

Программное обеспечение

Программное обеспечение (далее - ПО) ПП СЕВ делится на метрологически значимую и незначимую части.

Метрологически незначимая часть ПО предназначена для информационного взаимодействия ПП СЕВ и Автоматизированной системы управления.

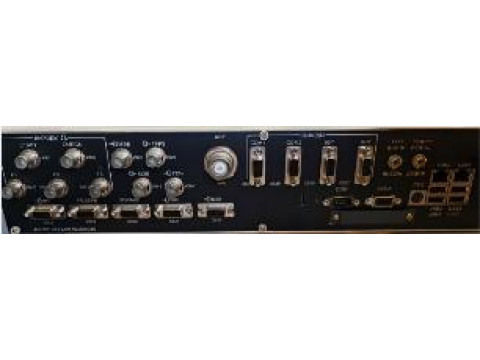

Метрологически значимая часть ПО встроена внутри двух БСВ. Доступ к метрологически значимой части ПО ограничен путем пломбировки отсека установки внешней карты памяти БСВ (приведено на рисунке 3).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Наименование и идентификационные данные ПО

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель ПП СЕВ на шильдик методом наклейки и титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 4 - Комплектность

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа «Приемный пункт системы единого времени монтажно-испытательного корпуса космической головной части «Ангара-А5» ПП СЕВ-МИК КГЧ «Ангара-А5». Руководство по эксплуатации. ИТБС.461211.024 РЭ».

Нормативные документы

Государственная поверочная схема для средств измерений времени и частоты (приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) № 2360 от 26.09.2022 г.);

Технические условия ИТБС.461211.024 ТУ.
