Счетчик частиц в жидкости LS-60

Назначение

Счетчик частиц в жидкости LS-60 (далее - счетчик) предназначен для измерений счетной концентрации частиц в жидкостях (в воде, фармацевтических жидкостях, химических растворах).

Описание

К счетчику данного типа относится счетчик с серийным номером 250742533.

Принцип действия счетчика оптический, основан на измерении интенсивности лазерного излучения, рассеянного частицами в жидкости.

Проба жидкости пропускается через освещенную лазерным лучом измерительную (проточную) ячейку, где взвешенные в пробе частицы взаимодействуют с лазерным лучом, в результате чего происходит его рассеяние. Рассеянный частицей свет фокусируется на фотоприемник, где преобразуется в электрический импульс. Длительность импульса пропорциональна времени, которое требуется частице для прохождения лазерного луча, амплитуда импульса соответствует размеру частицы, количество импульсов - количеству регистрируемых частиц. Счетная концентрация частиц рассчитывается программно относительно известного расхода пробы.

Конструктивно счетчик выполнен виде моноблока из нержавеющей стали, в корпусе которого расположены измерительный и электронный блоки. Основными элементами измерительного блока являются источник света (лазерный диод), фотоприемник, оптическая система, формирующая лазерный луч, оптическая система, фокусирующая рассеянный частицами свет на фотоприемник, измерительная ячейка. Электронный блок обеспечивает обработку и хранение результатов измерений, а также передачу данных на компьютер и управление работой счетчика. С внешней стороны корпуса (в правой части корпуса) находится цилиндрический элемент с открытой плоской платформой для размещения емкости (стакана) с анализируемой жидкостью. Слева от платформы находится вертикальный элемент с ручкой (шприцевое устройство) и трубкой, через которую происходит забор и подача жидкости (пробы). Для подготовки жидкости к анализу и равномерного распределения частиц в пробе в состав счетчика включена магнитная мешалка.

Счетчик не имеет собственного дисплея. Для работы и отображения результатов измерений счетчик необходимо подключить к персональному компьютеру с установленным программным обеспечением (далее - ПО) LS Software, разработанным изготовителем. Результаты измерений передаются на компьютер по протоколу Modbus через интерфейс связи USB (RS-232, RJ-45). Результаты измерений счетной концентрации частиц представляются по размерным измерительным каналам в числовых значениях, в виде графиков или таблиц.

По способу эксплуатации счетчик относится к переносным приборам. Питание счетчика осуществляется от сети переменного тока (через блок питаний 24 В).

Нанесение знака поверки непосредственно на счетчик не предусмотрено.

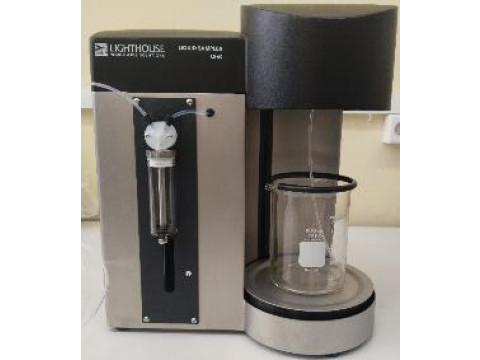

Общий вид счетчика представлен на рисунке 1.

Наименование и

тип счетчика

Пробоотборник

Емкость для анализируемой жидкости

Платформа

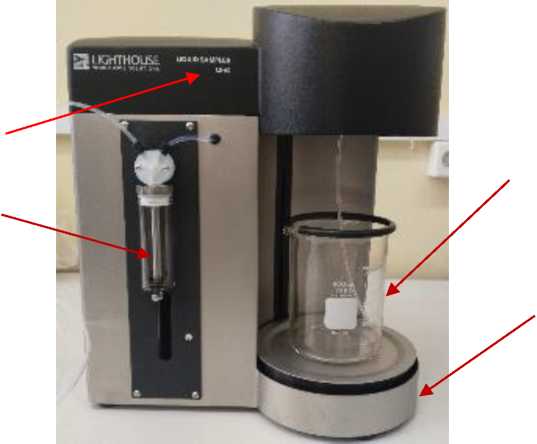

Рисунок 1 - Общий вид счетчика частиц в жидкости LS-60

Пломбировка счетчика для ограничения несанкционированного доступа к местам настройки (регулировки) предусмотрена в виде гарантийной наклейки изготовителя (рисунок 2).

Маркировочная / этикетка

Пломбировочная наклейка

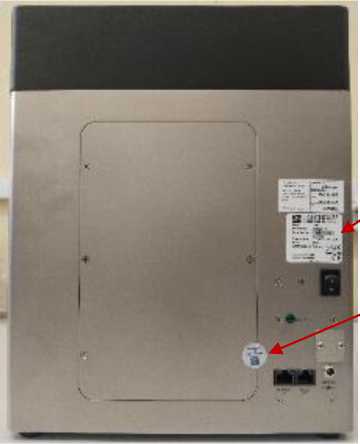

Рисунок 2 - Общий вид счетчика частиц в жидкости LS-60 (вид сзади)

Маркировочная идентификационная информация отражена на английском языке на этикетке, расположенной на задней панели корпуса счетчика (рисунок 2). Идентификационная информация содержит: тип счетчика, серийный номер, включающий дату изготовления (год и месяц), данные о компании и стране изготовления. Серийный номер имеет девятизначный цифровой формат: первые четыре цифры указывают год и месяц изготовления, а следующие пять - номер прибора по системе нумерации изготовителя. Этикетка прикреплена на корпус клеевым способом. Маркировочная этикетка счетчика показана на рисунке 3.

Маркировка (наименование и тип) на корпус счетчика нанесена термотрансферным методом.

Тип счетчика

Серийный номер

Дата изготовления

Страна изготовления

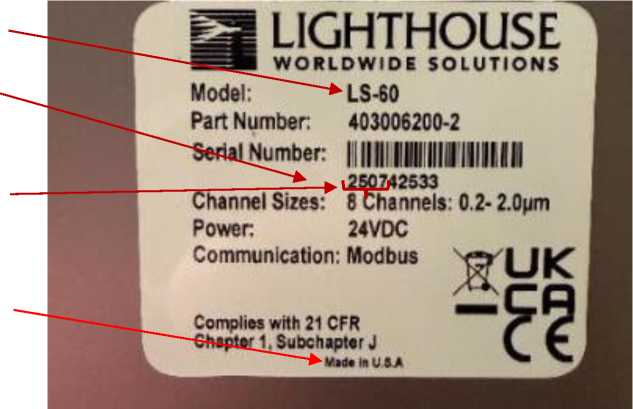

Рисунок 3 - Маркировочная этикетка счетчика частиц в жидкости LS-60

Программное обеспечение

Счетчик имеет встроенное ПО, являющееся метрологически значимым. Основные функции ПО: обработка измерительных сигналов, хранение и передача данных на компьютер, а также управление работой счетчика. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики счетчика учтено при нормировании метрологических характеристик.

Программа LS Software, используемая для отображения данных, не является метрологически значимой.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта методом компьютерной печати.

Комплектность

Таблица 4 - Комплектность счетчика

Сведения о методах измерений

приведены в документе «Счетчики частиц в жидкости LS20 / LS60. Руководство по эксплуатации» (разделы «Работа с прибором», «Основное меню» и «Отбор проб»).

Нормативные документы

Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
