Весы лабораторные СВЛ/2
| Номер в ГРСИ РФ: | 99509-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "СМАРТВЕС", г. Долгопрудный, Московская обл. |
|
99509-26: Описание типа
2026-99509-26.pdf
|
Скачать | 176.2 КБ |
Весы лабораторные СВЛ/2 (далее - весы), предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99509-26 | ||||||||||||
| Действует | по 28.09.2031 | ||||||||||||
| Наименование | Весы лабораторные | ||||||||||||
| Модель | СВЛ/2 | ||||||||||||
| Модификации |
СВЛ/2-1 СВЛ/2-2 СВЛ/2-3 СВЛ/2-4 |
||||||||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 05dc4bd2-7417-6e25-184f-aa1bb87bbb51 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «СмартВес», РОССИЯ, 141900, Московская обл., Талдомский р-н, д. Григорово
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания. (Приложение ДА)
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99509-26: Описание типа
2026-99509-26.pdf
|
Скачать | 176.2 КБ |
Описание типа
Назначение
Весы лабораторные СВЛ/2 (далее - весы), предназначены для измерений массы.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее сигнал преобразуется в цифровой код. Результаты выводятся на дисплей.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу (ГП), грузопередающее устройство и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Взвешивающий модуль может оснащаться ветрозащитной витриной. Весы имеют последовательный защищенный интерфейс передачи данных RS-232 либо USB.
Общий вид весов представлен на рисунке 1.
1
СВЛ/2-1, СВЛ/2-2
СВЛ/2-3
СВЛ/2-4

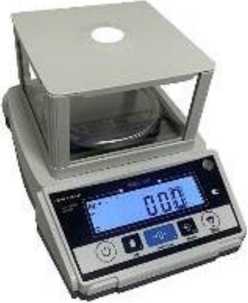

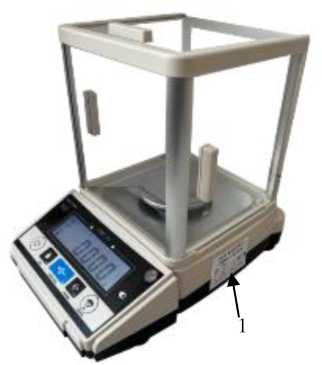

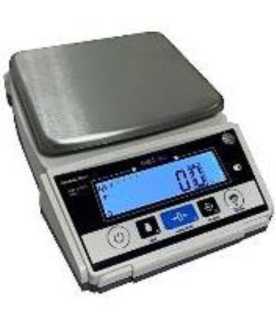

Рисунок 1 - Общий вид весов (1-место нанесения маркировочной таблички)
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки на нуль и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- вспомогательное показывающее устройство (Т.2.5), в зависимости от модификации (кроме модификаций e=d, а именно: СВЛ/2- Х1.1500.1, СВЛ/2- Х1.2000.1, СВЛ/2-Х1.3000.1, СВЛ/2- Х1.5000.1);
- взвешивание в различных единицах измерения массы (2.1);
- запоминающее устройство (4.4.6);
Весы выпускаются в 26 (двадцати шести) модификациях, отличающихся внешним видом, метрологическими характеристиками. Обозначение модификаций весов имеет вид СВЛ/2-[Х1].[Х2].[Х3], где:
СВЛ/2 - обозначение типа весов;
[Х1] — наличие защитного экрана:
1 - защитный экран стеклянный, чаша 90 мм;
2 - защитный экран стеклянный, чаша 130 мм;
3 - защитный экран из пластика, чаша 130 мм;
4 - без защитного экрана;
[Х2] — условное обозначение максимальной нагрузки (Мах) в г.: 150 - 150, 300 - 300, 400 - 400, 600 - 600, 1000 - 1000, 1500 - 1500, 2000 - 2000, 3000 - 3000, 5000 - 5000, 6000 - 6000, 10000 - 10000, 12000 - 12000;
[Х3] — условное обозначение действительной цены деления d в г.: 001 - 0,001; 005 - 0,005; 01 - 0,01; 05 - 0,05; 1 - 0,1.
Маркировочная табличка весов выполнена в виде наклейки, разрушаемой при её снятии, крепится на боковой части корпуса весов и содержит следующие основные данные:
- наименование изготовителя;
- обозначение типа;
- класс точности;
- значение максимальной нагрузки Max;
- значение минимальной нагрузки Min;
- поверочный интервал e;
- действительное значение цены деления d;
- диапазон рабочих температур, оС;
- знак утверждения типа.
- заводской номер (наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр).

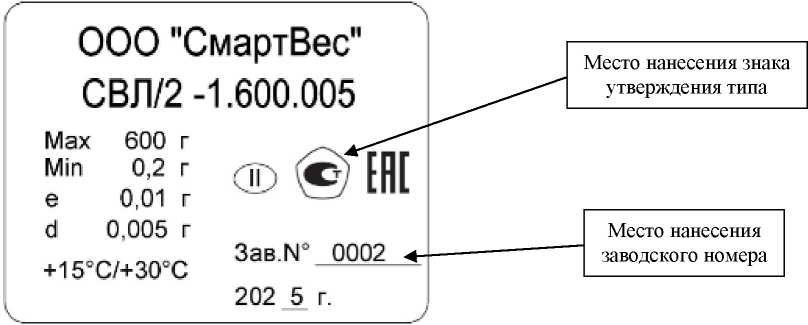

Рисунок 2 - Пример маркировочной таблички с серийным номером и знаком утверждения типа
Защита весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, реализована нанесением знака поверки. Настройка (регулировка) весов осуществляется центрами технического обслуживания. После выполнения настройки (регулировки) весы должны быть переданы в поверку уполномоченным на её проведение организациям.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки приведена на рисунке 2.
Рисунок 3 - Схема пломбировки (ограничения доступа к местам настройки (регулировки)) с указанием места нанесения знака поверки
Место пломбировки корпуса в виде свинцовой или пластиковой пломбы с нанесением на неё знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (свинцовой или пластиковой), с нанесением на неё знака поверки, расположенной на корпусе весов (как показано на рисунке 2). ПО не может быть модифицировано или загружено через какой-либо интерфейс. Защитная пломба ограничивает доступ к переключателю регулировки, а также к предохранительному винту, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. Кроме того, изменение ПО невозможно без применения специализированного оборудования изготовителя.
Метрологические характеристики весов нормированы с учетом влияния ПО.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
SUL 2 |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
U.11.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
155266 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
СВЛ/2-Х1.150.001 |
СВЛ/2-Х1.300.001 |
СВЛ/2-Х1.400.001 | |
|
Максимальная нагрузка (Мах), г |
150 |
300 |
400 |
|
Минимальная нагрузка (Min), г |
0,2 | ||
|
Поверочный интервал е, г |
0,01 | ||
|
Действительная цена деления (шкалы) d, г |
0,001 | ||
|
Число поверочных интервалов, п |
15000 |
30000 |
40000 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II (Высокий) | ||
|
Пределы допускаемой погрешности при первичной и периодических поверках в интервалах нагрузки: до 5000е включ. св. 5000е до 20000е включ. св. 20000е до Max включ |
± 0,5 е ± 1 е ± 1,5 е | ||
|
Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при поверке (п.3.5.2 и п. 8.4.2 ГОСТ OIML R-76-1-2011) | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||||
|
СВЛ/2-Х1.150.005 |
СВЛ/2-Х1.300.005 |
СВЛ/2-Х1.400.005 |
СВЛ/2-Х1.600.005 | ||
|
Максимальная нагрузка (Мах), г |
150 |
300 |
400 |
600 | |
|
Минимальная нагрузка (Min), г |
0,2 | ||||
|
Поверочный интервал е, г |
0,01 | ||||
|
Действительная цена деления (шкалы) d, г |
0,005 | ||||
|
Число поверочных интервалов, п |
15000 |
30000 |
40000 |
60000 | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II (Высокий) | ||||
|
Пределы допускаемой погрешности при первичной и периодических поверках в интервалах нагрузки: до 5000е включ. св. 5000е до 20000е включ. св. 20000е до Max включ |
± 0,5 е ± 1 е ± 1,5 е | ||||
|
Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при поверке (п.3.5.2 и п. 8.4.2 ГОСТ OIML R-76-1-2011) | |||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||||||
|
СВЛ/2-Х1.300.0 1 |
СВЛ/2-Х1.400.01 |
СВЛ/2-Х1.600.01 |
СВЛ/2- Х1.1000.01 |
СВЛ/2- Х1.1500.01 |
СВЛ/2- Х1.2000.01 |
СВЛ/2- Х1.3000.01 | |
|
Максимальная нагрузка (Мах), г |
300 |
400 |
600 |
1000 |
1500 |
2000 |
3000 |
|
Минимальная нагрузка (Min), г |
5 | ||||||
|
Поверочный интервал е, г |
0,1 | ||||||
|
Действительная цена деления (шкалы) D, г |
0,01 | ||||||
|
Число поверочных интервалов, п |
3000 |
4000 |
6000 |
10000 |
15000 |
20000 |
30000 |
|
Класс точности по ГОСТ OIML R 761-2011 |
II (Высокий) | ||||||
|
Пределы допускаемой погрешности при первичной и периодических поверках в интервалах нагрузки: до 5000е включ. св. 5000е до 20000е включ. св. 20000е до Max включ |
± 0,5 е ± 1 е ± 1,5 е | ||||||
|
Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при поверке (п.3.5.2 и п. 8.4.2 ГОСТ OIML R-76-1-2011) | |||||||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||||
|
СВЛ/2-Х1.1000.05 |
СВЛ/2-Х1.1500.05 |
СВЛ/2-Х1.2000.05 |
СВЛ/2-Х1.3000.05 |
СВЛ/2-Х1.5000.05 | |
|
Максимальная нагрузка (Мах), г |
1000 |
1500 |
2000 |
3000 |
5000 |
|
Минимальная нагрузка (Min), г |
5 | ||||
|
Поверочный интервал е, г |
0,1 | ||||
|
Действительная цена деления (шкалы) d, г |
0,05 | ||||
|
Число поверочных интервалов, п |
10000 |
15000 |
20000 |
30000 |
50000 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II (Высокий) | ||||
|
Пределы допускаемой погрешности при первичной и периодических поверках в интервалах нагрузки: до 5000е включ. св. 5000е до 20000е включ. св. 20000е до Max включ |
± 0,5 е ± 1 е ± 1,5 е | ||||
Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при поверке (п.3.5.2 и п. 8.4.2 ГОСТ OIML R-76-1-2011)
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
СВЛ/2-Х1.1500.1 |
СВЛ/2-Х1.2000.1 |
СВЛ/2-Х1.3000.1 |
СВЛ/2-Х1.5000.1 | |
|
Максимальная нагрузка (Мах), г |
1500 |
2000 |
3000 |
5000 |
|
Минимальная нагрузка (Min), г |
5 | |||
|
Поверочный интервал е, г |
0,1 | |||
|
Действительная цена деления (шкалы) d, г |
0,1 | |||
|
Число поверочных интервалов, п |
15000 |
20000 |
30000 |
50000 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II (Высокий) | |||
|
Пределы допускаемой погрешности при первичной и периодических поверках в интервалах нагрузки: до 5000е включ. св. 5000е до 20000е включ. св. 20000е до Max включ |
± 0,5 е ± 1 е ± 1,5 е | |||
|
Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при поверке (п.3.5.2 и п. 8.4.2 ГОСТ OIML R-76-1-2011) | ||||
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
СВЛ/2-Х1.6000.1 |
СВЛ/2-Х1.10000.1 |
СВЛ/2-Х1.12000.1 | |
|
Максимальная нагрузка (Мах), г |
6000 |
10000 |
12000 |
|
Минимальная нагрузка (Min), г |
50 | ||
|
Поверочный интервал е, г |
1 | ||
|
Действительная цена деления (шкалы) d, г |
0,1 | ||
|
Число поверочных интервалов, п |
6000 |
5000 |
12000 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II (Высокий) | ||
|
Пределы допускаемой погрешности при первичной и периодических поверках в интервалах нагрузки: до 5000е включ. св. 5000е до 20000е включ. св. 20000е до Max включ |
± 0,5 е ± 1 е ± 1,5 е | ||
|
Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при поверке (п.3.5.2 и п. 8.4.2 ГОСТ OIML R-76-1-2011) | |||
Таблица 8 - Метрологические характеристики
|
Диапазон устройства выборки массы тары, г |
от 0 до 100 % Max |
|
Диапазон первоначальной установки нуля, % от Max |
20 |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, оС |
от +15 до +30 |
|
Относительная влажность воздуха %, не более, без конденсации влаги |
75 |
|
Параметры электропитания от сети переменного тока (через адаптер): напряжение, В частота, Гц Параметры электропитания от сети постоянного тока (от аккумуляторной батареи): напряжение, В |
от 187 до 242 от 49 до 51 от 2 до 6 |
|
Габаритные размеры (длинна х ширина х высота), не более, мм |
340х215х315 |
|
Масса, кг, не более |
9 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы лабораторные |
СВЛ/2 |
1 шт. |
|
Блок питания (адаптер) |
_ |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
СВ-015-000-00 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.2 «Порядок работы» документа СВ-015-000-00 РЭ «Весы лабораторные СВЛ/2. Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;
ТУ 4274-015-54260022-2025 «Весы лабораторные СВЛ/2. Технические условия».
