Спектрометры рентгенофлуоресцентные SynTower

Назначение

Спектрометры рентгенофлуоресцентные SynTower предназначены для измерений массовой доли элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.

Описание

Принцип действия спектрометров рентгенофлуоресцентных SynTower (далее - спектрометры) основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и создает вторичное рентгеновское излучение, интенсивность линий спектра которого зависит от элементного состава образца. При расчете массовой доли элементов используется метод фундаментальных параметров, также возможно применение метода эмпирических градуировок для создания специальных режимов измерений.

Конструктивно спектрометры состоят из источника рентгеновского излучения, системы рентгеновской оптики, детектора, измерительного столика, управляющей электроники и блока питания.

Спектрометры выпускаются в 4 моделях: SynTower Eco, SynTower Lab, SynTower Station 10, SynTower Line 46, которые отличаются конструктивным исполнением, метрологическими и техническими характеристиками.

Спектрометры выполнены в виде напольных приборов и включают в себя следующие основные составные части:

- измерительная камера, расположенная внутри корпуса и служащая для размещения образцов;

- широкополосный многоканальный усилитель для регистрации излучаемого характеристического рентгенофлуоресцентного излучения;

- рентгеновская трубка, которая находится в экранированном корпусе, обеспечивающем испускание рентгеновских лучей направленным пучком в измерительную камеру;

- коллиматоры круглой и (или) прямоугольной формы для создания требуемого размера измеряемого участка образца путем диафрагмирования излучения первичного рентгеновского пучка, коллиматоры могут иметь различные диаметры от 0,05 до 10 мм; автоматический сменщик коллиматоров первичного пучка является опцией и доступен для всех моделей; коллиматор диаметром 8 мм доступен для всех моделей;

- все модели штатно оснащаются модулем вращения образца в измерительной камере;

- модель SynTower Lab может поставляться как с красными панелями корпуса, так и с синими;

- детектор различных типов: детектор с PIN-диодом (Si-PIN), кремниевый дрейфовый детектор (SDD), в том числе с ультратонким окном;

- для модели SynTower Station 10 используется карусельный загрузчик с отдельной карусельной камерой; карусельная камера и измерительная камера конструктивно не связаны между собой, образец механически перемещается из карусели в зону облучения, в процессе измерений можно добавлять и извлекать образцы, каждый образец берётся из карусели поочерёдно;

- для модели SynTower Line 46 используется координатный роботизированный загрузчик на 46 позиций, возможна комплектация задним податчиком для линий автоматизации подготовки проб.

Серийный номер спектрометров имеет цифровой формат и наносится типографским способом на самоклеящуюся этикетку, расположенную на задней панели корпуса спектрометра, или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра спектрометра, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией спектрометров не предусмотрена возможность нанесения знака поверки. Корпус спектрометров металлический, окрашиваемый в цвета, которые определяет изготовитель.

Пломбирование спектрометров не предусмотрено.

О бщий вид спектрометров представлен на рисунках 1-4. Место нанесения серийного номера представлено на рисунке 5.

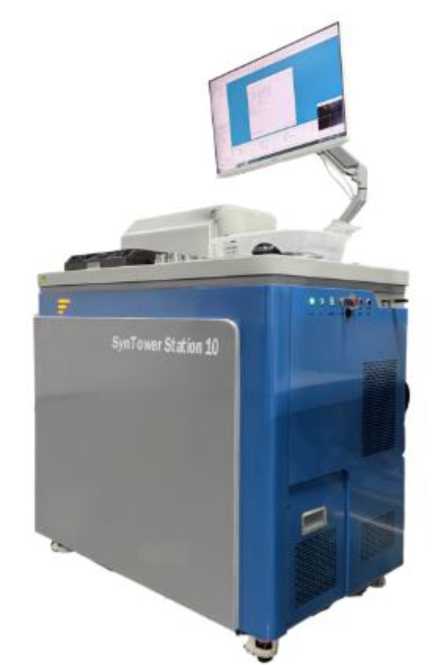

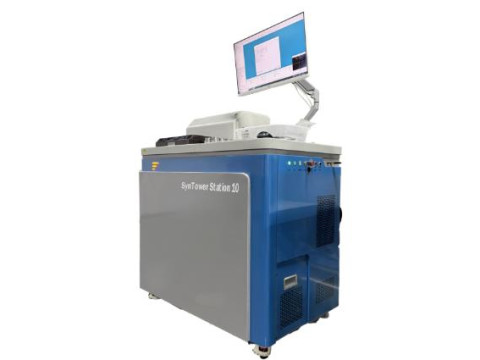

Рисунок 1 - Общий вид спектрометров модели SynTower Station 10

Рисунок 2

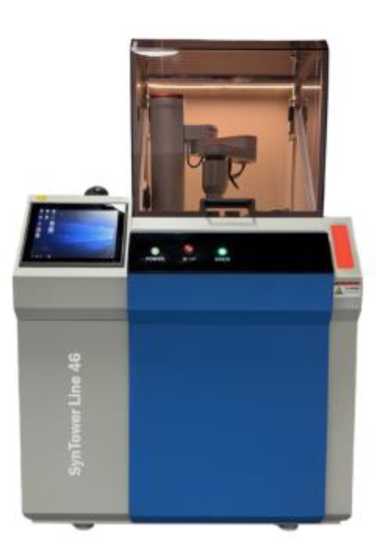

Общий вид спектрометров модели SynTower Line 46

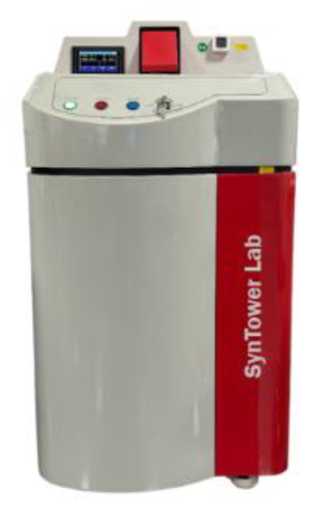

Рисунок 3 - Общий вид спектрометров модели SynTower Lab

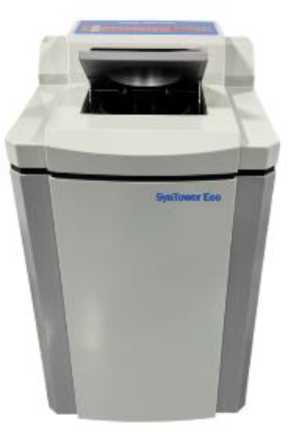

Рисунок 4 - Общий вид спектрометров модели SynTower Eco

Место нанесения серийного номера

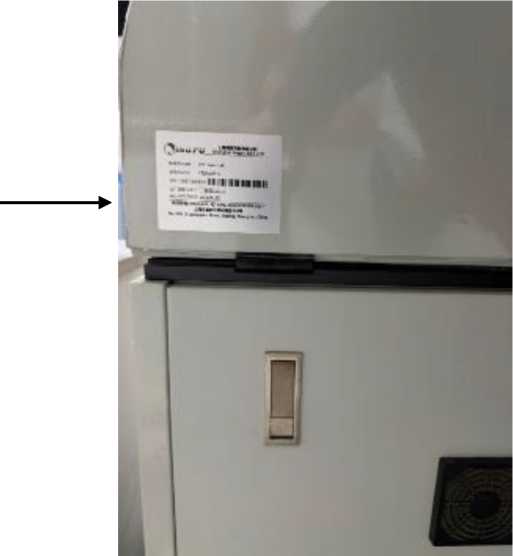

Рисунок 5 - Место нанесения серийного номера

Программное обеспечение

В состав программного обеспечения спектрометров (далее - ПО) входит встроенное метрологически значимое ПО, предназначенное для задания режимов и параметров измерений, сбора и обработки данных, расчета массовой доли элементов и отображения измерительной информации. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

1)«Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

1) Для всех моделей диапазон анализируемых элементов от 6С до 95 Am при наличии в спектрометрах детектора с ультратонким окном.

2) Габаритные размеры указаны без учета компьютера и опционального держателя (кронштейна) монитора.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

аблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Методика измерений» и в разделе «Руководство по работе с прибором» документа «Спектрометры рентгенофлуоресцентные SynTower. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23.03.2026 № 534 Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах
