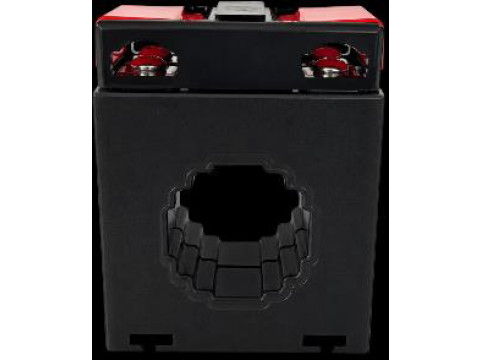

Трансформаторы тока нулевой последовательности DTL-LJ
| Номер в ГРСИ РФ: | 99517-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Hangzhou Dateli Electrical Appliance Co., Ltd., КИТАЙ |
|
99517-26: Описание типа
2026-99517-26-1.pdf
|
Скачать | 350.5 КБ |
Трансформаторы тока нулевой последовательности DTL-LJ (далее - трансформаторы) предназначены для масштабных преобразований синусоидального тока в электрических цепях переменного тока в пропорциональный вторичный сигнал силы переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99517-26 | ||||||
| Действует | по 29.09.2031 | ||||||
| Наименование | Трансформаторы тока нулевой последовательности | ||||||
| Модель | DTL-LJ | ||||||
| Модификации |
DTL-LJ-ØХ1Х2, где: DTL-LJ - обозначение типа трансформаторов Х1 - диаметр отверстия, мм Х2 - обозначение трансформаторов по цвету корпуса На испытания представлены: DTL-LJ-Ø120В |
||||||
| Приказы |
№1977 от
29.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2a63c212-ae16-302d-3b4d-7a057e4330f6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hangzhou Dateli Electrical Appliance Co., Ltd., КИТАЙ, Shang 2, Building 14, Jingcui Apartment, Xiacheng District, Hangzhou
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
(с 29.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99517-26: Описание типа
2026-99517-26.pdf
Файл устарел
|
Скачать | 350.5 КБ | |
|
99517-26: Описание типа
2026-99517-26-1.pdf
|
Скачать | 350.5 КБ |
Описание типа
Назначение
Трансформаторы тока нулевой последовательности DTL-LJ (далее - трансформаторы) предназначены для масштабных преобразований синусоидального тока в электрических цепях переменного тока в пропорциональный вторичный сигнал силы переменного тока.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции: переменный ток первичной цепи создает магнитный поток в магнитопроводе, который индуцирует во вторичной обмотке вторичный ток, пропорциональный первичному и определяемый коэффициентом трансформации.
Конструктивно трансформаторы выполнены в корпусе из поликарбонатного материала, обеспечивающего механическую прочность и электрическую изоляцию. Корпус и опорные элементы выполнены как единая конструкция, что упрощает монтаж и исключает необходимость применения дополнительных крепежных или монтажных кронштейнов.
Структура условного обозначения модификаций трансформаторов:
DTL-LJ
0__
2
1 - обозначение типа трансформаторов.
2 - диаметр отверстия, мм:
- 30; 35; 45; 50; 70; 90; 110; 130; 150 (для черного цвета корпуса);
- 80; 100; 120; 150; 160; 180; 200; 240; 260; 300 (для красного цвета корпуса).
3 - обозначение трансформаторов по цвету корпуса:
- для черного цвета корпуса - отсутствует;
- для красного цвета корпуса - В.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера

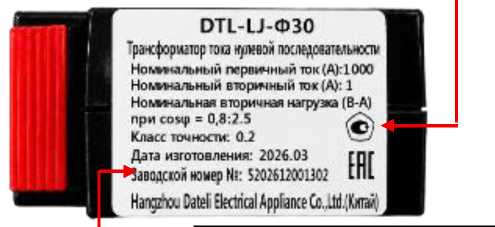

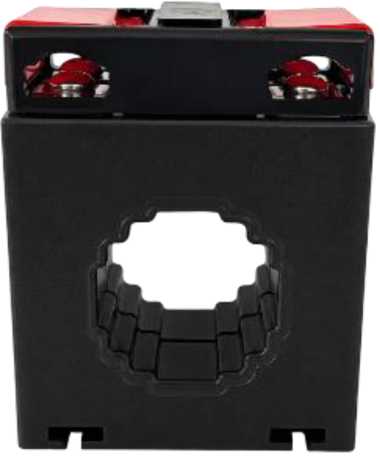

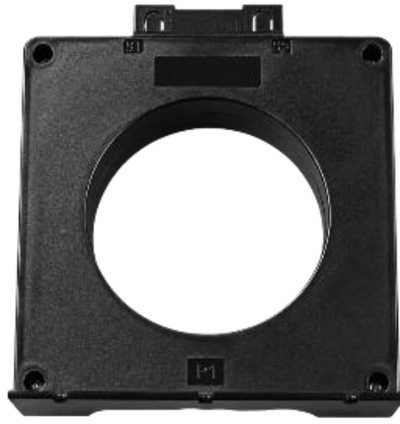

а) трансформаторы модификаций DTL-LJ-030; DTL-LJ-035; DTL-LJ-045
Место нанесения знака
заводского номера

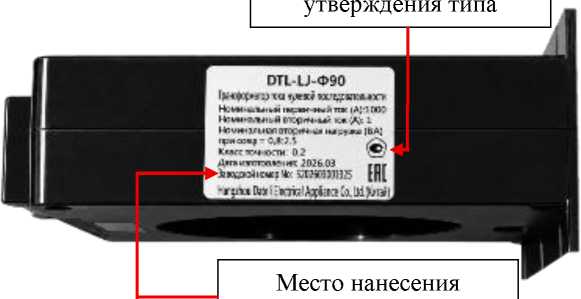

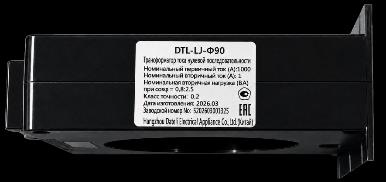

б) трансформаторы модификаций DTL-LJ-050; DTL-LJ-070; DTL-LJ-090; DTL-LJ-0110
Место нанесения знака утверждения типа

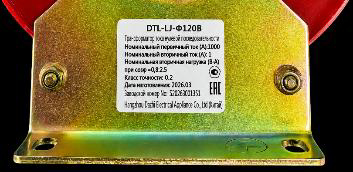

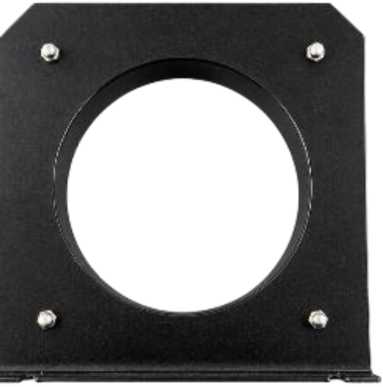

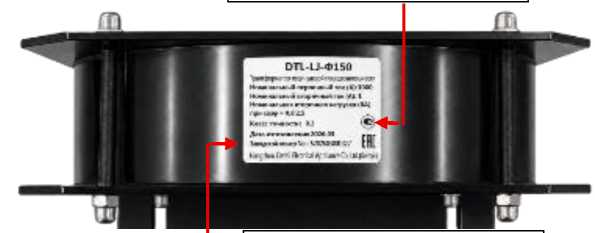

Место нанесения заводского номера в) трансформаторы DTL-LJ-0130; DTL-LJ-0150
Место нанесения знака утверждения типа
Место нанесения заводского номера

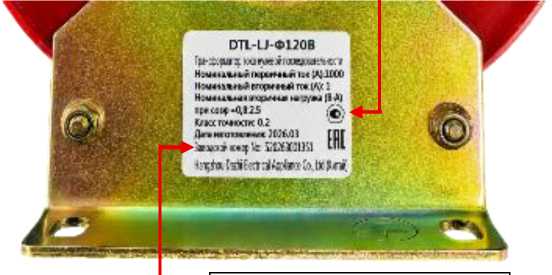

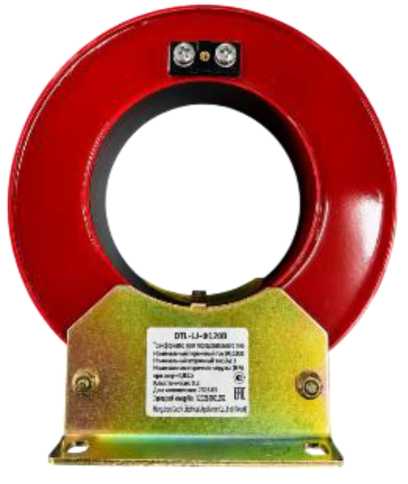

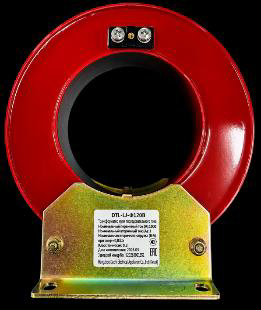

г) трансформаторы модификаций DTL-LJ-08OB; DTL-LJ-01OOB; DTL-LJ-012OB; DTL-LJ-015OB;
DTL-LJ-016OB; DTL-LJ-018OB; DTL-LJ-02OOB; DTL-LJ-024OB;
DTL-LJ-026OB; DTL-LJ-0300
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение Uhom , кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток 11ном, А |
1000 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Класс точности вторичной обмотки для измерений по ГОСТ 7746 |
0,2 |
|
Номинальная вторичная нагрузка обмотки S2hom c коэффициентом мощности cos92 = 0,8, В^А |
2,5; 3,0 |
|
Номинальный коэффициент безопасности Kehom вторичных обмоток для измерений, не более |
5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
510x430x70 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -25 до +40 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку корпуса трансформатора любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока нулевой последовательности |
DTL-LJ |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Методы применения» паспорта.
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока нулевой последовательности DTL-LJ. Стандарт предприятия».
